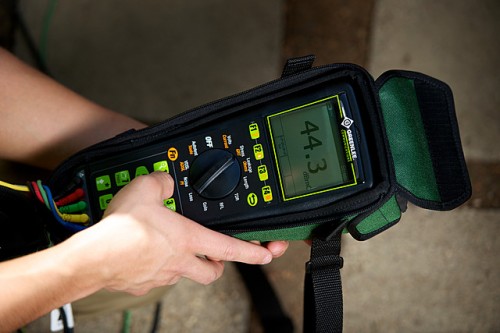

Greenlee Sidekick Plus – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.
Sidekick Plus 5005 - первый анализатор из линейки Sidekick Plus, который способен локализовать все повреждения кабельной линии от порта оператора до компьютера абонента. Это достигается благодаря появлению в анализаторе функции шагового рефлектометра (для локализации повреждений на физическом уровне в помещении абонента) и анализатора импульсных помех (для устранения влияния на скорость передачи информации различной бытовой техники и линий электропитания). А при помощи встроенного генератора, совместимого со всеми индуктивными щупами Greenlee, можно трассировать внутриобьектовый кабель или вызвонить нужную пару в пучке.
Высококачественное исполнение и оптимально подобранные функциональные
возможности, делают Greenlee Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

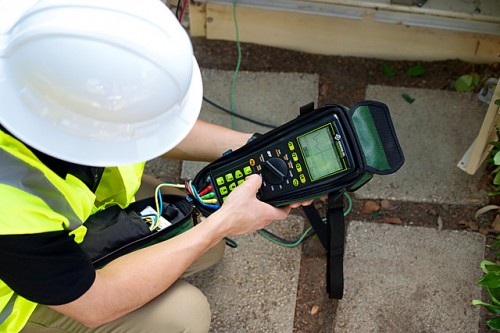

Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.
Анализатор Greenlee Sidekick Plus выполняет измерение:
- Постоянного и переменного напряжения в линии
.image_(2).png)
- Тока шлейфа между АВ, АС, ВС.
- Сопротивления изоляции и сопротивления шлейфа
- Емкость АВ, АС, ВС
- Сопротивления заземления.
- Затухания сигнала.
- Уровня наведенных шумов
- Спектра сигнала и шума
- Импульсных шумов
- Оценивает длину кабеля, используя погонное значение емкости
Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Greenlee Sidekick Plus предусмотрено:
- Автоматическое тестирование параметров нажатием одной кнопки
- Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test)
- Счетчик Пупиновских катушек
- Импульсный рефлектометр для локализации:
- Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей
- Плохого контакта в муфте
- Обрыва жилы или пары
- Параллельного отвода
- Пупиновской катушки
- Замокшего участка в кабеле
- Плавающих повреждений (кратковременного замыкания или пропадания контакта)
- Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Кроме того, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента
- Кабельный мост. Удобный инструмент для диагностики:
- Высокоомных и низкоомных замыканий между жилами кабеля и на землю
- Обрыва пары, жилы или оболочки
- Повышенного контакта в муфте
Сервисные функции анализатора Greenlee Sidekick Plus
- Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plus может быть использован индуктивный щуп)
- Генератор опорного сигнала для измерения затухания мощностью от +14 до –20 dBm в частотном диапазоне 200Гц - 20 кГц
- Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля.
- Справочник кабелей
- Телефонная книга
- Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
- Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);
- Предоставление результатов измерений в аналоговом и цифровом виде.
- Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС)
- Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии
Характеристики кабельного анализатора 1155-5005 SIDEKICK PLUS CE Impulse Noise, Step OTDR
| Параметр |
Значение |
| Постоянное напряжение |
Диапазон |
0-300 В |
| Разрешение |
0-10В = 001В; 10-300В =0,1В |
| Погрешность |
±3% |
| Переменное напряжение |
Диапазон |
0-250 В |
| Разрешение |
0-10В = 001В; 10-250В =0,1В |
| Погрешность |
±3% |
| Частотный диапазон |
40Гц-70Гц |
| Стресс тест |
Диапазон |
0 - 82 dBrnC* |
| Разрешение |
0.1 dBrnC* |
| Погрешность |
±5 dBrnC* общая; ±2 dBrnC в диапазоне 10-50 dBrnC * |
| |
|
|
| Сопротивление изоляции |
Диапазон |
0 – 999 МОм |
| Разрешение |
1кОм-1МОм=1кОм; 1МОм-10МОм=10кОм;10МОм-100МОм = 100кОм; 100МОм -999 МОм = 1МОм |
| Погрешность |
±3% |
| Сопротивление шлейфа |
Диапазон |
0 - 100МОм |
| Разрешение |
0-99Ом =0,1Ом; 100Ом-100Мом=4 Ом |
| Погрешность |
±3% |
| Сопротивление заземления |
Диапазон |
0 – 250 Ом |
| Ток шлейфа |
Диапазон |
0-110 мА |
| Разрешение |
0-10мА = 001мА; 10-100мА =0,1мА;
более 100мА=1мА
|
| Погрешность |
±2% |
| Определение длины линии по емкости |
Диапазон |
0 - 30 км |
| Разрешение |
0-30м =0,3м; 30м-6км =4м; 6км -30км=4м |
| Погрешность |
0-30м =5%; 30м-6км =4%; 6км -30км=10% |
| Счетчик Пупиновских катушек |
Количество |
До 5-ти |
| Суммарные шумы (Circuit Noise) |
Диапазон |
0 – 90 dBrnC * |
| Разрешение |
0.1 dBrnC * |
| Погрешность |
±2 dBrnC * |
| Частота |
300Гц – 4кГц |
| Продольный шум |
Диапазон частот |
300Гц – 3кГц
До 1.1МГц |
| Анализатор спектра |
Диапазон частот |
До 4 кГц |
| Влияние сетей электропитания |
Диапазон |
30 – 110 dBrnC * |
| Разрешение |
0.1 dBrnC * |
| Погрешность |
±2 dBrnC * |
| Частота |
До 4 кГц |
| Суммарные потери |
Диапазон |
От +3 до –70 дБ |
| Разрешение |
0.1 дБ |
| Погрешность |
±0.5 дБ |
| Частота |
1004 Гц |
| Импульсный рефлектометр |
Диапазон |
До 10км |
| Шаговый рефлектометр |
Диапазон |
1,2м – 10км |
| Кабельный мост |
Диапазон |
0-61км |
| Локализация повреждений |
До 2 Мом |
| Обнаружение повреждений |
0 – 19.99 Мом |
| Ток утечки |
73 – 730 мкА |
| Погрешность |
±0.5% +1 |
| Тональный сигнал для трассировки |
Диапазон частот |
500 – 3500 Гц |
| Эталонный сигнал для измерения затухания |
Диапазон частот |
200 Гц до 20 кГц |
| Уровень |
От 14 до –20 dBm |
| Импульсные шумы |
Фильтры в диапазонах частот |
С (700 - 3000Гц
Е (1 - 50 кГц)
F (5 - 245 кГц)
G (20 -1100 кГц)
|
| Предустановка допустимых порогов |
-65 дБм до +5 дБм |
| Нагрузка |
100 Ω, 135 Ω, 120 Ω |
| Время измерения |
1мин – 24 часа |
| Стандарт |
ANSI/IEEE 743 |
| Разрешение дисплея |
320 x 240 |
| Язык меню |
Русский |
| Память |
400 результатоа «Автотест» а также рефлектограммы и Пупиновские катушки |
| Порт для связи с ПК |
USB |
| Допустимая влажность воздуха окружающей среды |
До 80% без конденсации |
| Диапазон рабочих температур |
От -18 до +50oС |
| Питание |
3 Li-ion аккумулятора или сеть 220В 50Гц |
| Альтернативное питание |
6 батареек типа АА |
| Время работы от аккумулятора |
8 часов |
| Габариты |
279 x 121 x 76 мм |
| Вес |
1,4 кг
|
|
*dBrnC (dB ratio/noise C) где:
(дБ) - логарифмическая единица уровней, затуханий и усилений
ratio – сигнал;
noise –шум;
C – тип фильтра (700 - 3000 Гц)
Значение, полученное в dBrnC легко пересчитывается в дБм и Вт:
90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц
|
Режимы работы анализатора Greenlee Sidekick Plus
Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.
-
Volts. Измерение постоянного и переменного напряжения в линии
-
Current. Измерение тока шлейфа между АВ, АС, ВС.
-
Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.
Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум).
По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.
-
Ground Resistance Test (GRT) - Измерение сопротивления заземления.
-
Leakage. Сопротивление изоляции и сопротивление шлейфа
-
Length. Измеряется длина кабеля, используя погонное значение емкости
-
TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
- Низкоомное короткое замыкание между жилами пары и между каждой из жил и землей
- Плохой контакт в муфте
- Обрыв жилы или пары
- Параллельный отвод
- Пупиновская катушка
- Вода в кабеле
- Плавающие повреждения (кратковременное
- замыкание или пропадание контакта)
Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:
- Измерение пары «А»
- Измерение пары «В»
- Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
- Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.
-
Step TDR (Шаговый рефлектометр, включается как подменю импульсного рефлектометра) – Инструмент нового поколения, который за счет инновационного подхода к диагностике линий основанного на эффекте Доплера, способный локализовать не только повреждения на физическом уровне (подобно импульсному рефлектометру) но и детектировать наведенный сигнал в местах с параллельными отводами (Bridged Tap). Кроме того, он требует меньше навыков в чтении рефлектограмм, проще в эксплуатации и не имеет «мертвых зон», что дает возможность измерять короткие линии (даже внутри объектовую проводку).
- RFL (Кабельный мост) - Удобный инструмент для диагностики:
- Высокоомных и низкоомных замыканий между жилами кабеля и на землю
- Обрыв пары, жилы или оболочки или повышенный контакт в муфте
-
Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
- Loss - Измеритель затухания сигнала.
-
Noise, PI (Анализатор шумов и влияния сетей электропитания) – Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления. Анализ спектра в стандартной комплектации прибора выполняется в диапазоне частот до 4кГц
-
Impulse Noise - Импульсный шум
- Обнаружение и подсчет импульсных шумов (всплесков за период времени от 1 мин до 24 часов, выходящих за установленный порог) а также анализ гистограммы и всплесков импульсного шума в реальном времени.
Диапазоны частот:700Гц-3кГц; 1кГц-50кГц; 5кГц-245кГц; 20кГц-1100кГц;
-
Tone (генератор)
-
Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
-
Генератор опорного сигнала для измерения затухания +14 to –20 dBm; 200 Гц to 20 кГц (с опцией расширения диапазона частот 20Гц - 4,4МГц)
-
