Softing CableMaster 500 - тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины)

Артикул: PD_CM500

Товар не поставляется

Softing CableMaster 500 - современный тестер для определения целостности и длины кабеля, распиновки разъемов на витой паре RJ45, телефонном RJ11/12 и коаксиальном кабеле Coax. Прибор способен измерить длину каждой пары кабеля емкостным методом и расстояние до обрыва кабеля, обнаружить наличие повреждений и ошибок монтажа. Большой дисплей с Backlight подсветкой, наглядно выдает информацию, которая легко и быстро воспринимается. Предусмотрено и звуковое подтверждение пройденого тестеста, что делает работу еще быстрее и удобней. Также CableMaster 500 имеет клавиатуру с подсветкой и встроенный LED фонарь для работы в темных помещениях.

Прибор работает с витой парой UTP, FTP, SSTP (до 8 проводников), телефонным (до 6 проводников) и коаксиальным кабелем. Тестер сам подсказывает пригоден ли кабель к передаче сигнала помечая рабочий кабель иконкой "PASS". Встроенный генератор тонального сигнала поможет идентифицировать кабель, найти нужный порт на патч панели, или трассировать линию (требуется щуп CT15 для приема сигнала). Для поиска порта коммутатора предусмотрена функция отправки сигнала для активации мигания LED светодиода этого порта.

Функциональные особенности тестера Softing CableMaster 500:

Разъемы для подключения: RJ45, RJ11/12, Coax
Тестирование сетей Ethernet (CAT7, 6A, 5e, 5, 4, 3), телефонных и коаксиальных кабелей
Определение обрывов, коротких замыканий, перепутанных и расщепленных пар
Измерение длины кабеля (емкостной метод)
Измерение расстояния до обрыва кабеля или пар
Отображение схемы проводов в цифровом формате (распиновка RJ45)
Отправка сигнала для зажигания светодиода порта коммутатора
Тональный генератор для идентификации кабеля или порта (4 тональности)
Экран черно-белый LCD 2.75” с backlit подсветкой
Светящиеся в темноте кнопки
Встроенный в корпус LED фонарик
Звуковой сигнал для дополнительной обратной связи
Подтверждение правильной схемы (Pass) для T568A/B, Crossover, 6-pin коннекторов
Защита от входного напряжения до 50 В (DC или AC)
Поддержка удаленных идентификаторов схемы проводов № 1-8
Поддержка удаленных идентификаторов с номером (№ 1-19) RJ45 и Coax
Питание: 9В батарея типа “Крона”
Время работы от батарей 425 часов (4 года в режиме ожидания)
Индикатор низкого заряда батарей
Автоматическое отключение подсветки экрана и питания
Прочный корпус с противоскользящими резиновыми боковыми захватами
Удаленный идентификатор закрепляемый в корпусе прибора
Максимальная измеряемая длина кабеля 610 м
Габариты 173 х 81 х 35 мм. Вес 305 грамм

Комплектация кабельного тестера Softing CableMaster 500:

Кабельный тестер CableMaster 500.
Встроенный LED фонарь.
Удаленный идентификатор для определения схемы проводов.
F коаксиальный адаптер.
Инструкция.

Сравнительная таблица кабельных тестеров Softing:

	CableMaster 200	CableMaster 500	CableMaster 600

Разъемы	RJ45	RJ45, 11, Coax	RJ45, Coax
Экран	ч.б.	ч.б.	цветной
Подсветка экрана (Backlit) и клавиатуры		+	+ (экран)
Встроенный в корпус LED фонарь		+	+
Функция зажигания LED порта коммутатора		+	+
Измерение длины кабеля	да (по ёмкости)	да (по ёмкости)	да (метод TDR)
Измерение расстояния до обрыва		+	+
Измерение расстояния до короткого замыкания			+
Проверка схемы обжима разъемов	+	+	+
Цифровой формат отображения схемы	+	+	+
Графический формат отображения схемы			+
Определение обрывов и замыканий жил	+	+	+
Определение перепутанных пар	+	+	+
Определение расщепленных пар	+	+	+
Определение кабеля типа Cross Over	+	+	+
Идентификация активного Ethernet на линии			+
Тестирование PoE с нагрузкой (IEEE 8023 af/at)			+
Сохранение результатов тестирования, отчёты			+
Тональный генератор для отбора кабеля	+	+	+
Защита от входного напряжения	+	+	+
Идентификатор схемы обжима в комплекте	+	+	+
Поддержка идентификаторов схемы RJ45		№ 1-8	№ 1-8
Поддержка номерных идентификаторов		№ 1-19	№ 1-19
Питание	LR44 - 4 шт	“Крона”	АА - 6 шт
Время работы от батарей	80 часов	425 часов	20 часов
Индикатор низкого заряда батарей	+	+	+
Автоматическое отключение питания	+	+	+
Прочный корпус с резиновыми накладками	+	+	+

Тестер кабеля	+	+	+
Идентификатор схемы проводов	1 шт	1 шт (№ 1)	+
Удалённые идентификаторы с номером	№ 1-5
F-адаптер		+
Коммутационный шнур RJ-45 на RJ-45			2 шт
Micro USB кабель			+
Сумка			+

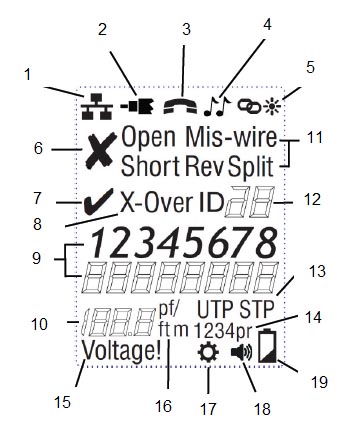

Экранные иконки и условные обозначения CM500:

Режим кабеля передачи данных (RJ45)
Режим коаксиального кабеля (Coax)
Режим телефонного кабеля (RJ12/11)
Режим тонального сигнала
Режим Port Link, зажигание светодиода порта
FAIL (негоден)
PASS (годен)
Кроссовое подключение (Crossover)
Схема разводка проводов
Длина или значение емкости кабеля
Обнаруженные неисправности и их тип
Удаленные идентификаторы (до 20)
Обнаружен экран кабеля
Обнаруженные пары
Предупреждение о высоком напряжении
Футы или метры (единицы измерения длины)
Меню настроек
Звуковой сигнал включен
Заряд батареи

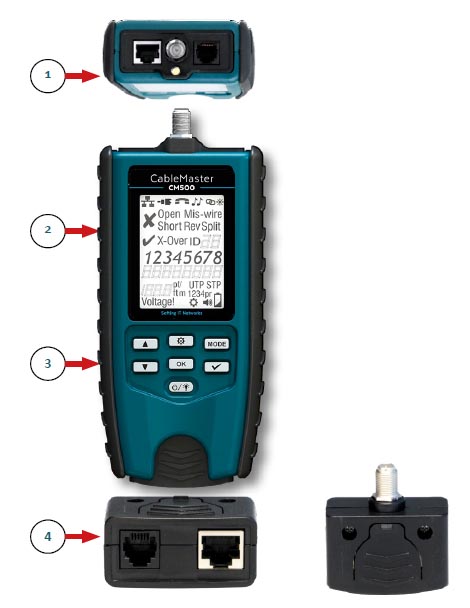

Общий вид кабельного тестера CM500:

Порты подключения и встроенный светодиодный фонарик (верхняя сторона тестера).
Большой жидкокристаллический экран с подсветкой.
Клавиатура с подсветкой в темноте.
Съемное удаленное устройство с портами RJ45, RJ12/11 и коаксиальным разъемом.

Характеристики кабельного тестера Softing Cable Master 500:

Дисплей	2.75” монохромный LCD с Backlit подсветкой
Разъемы	RJ45, RJ11/12, Coax
Типы кабелей	Поддерживает экранированную и неэкранированную витую пару CAT7, CAT6A, CAT5E, CAT5, CAT4, CAT3, коаксиальный кабель
Измерение длины кабеля	от 0,3 до 610 метров (кабель CAT 5E с емкостью 15 пФ/фут)
Технология измерения	Емкостное тестирование
Длина кабеля для обнаружения расщепленной пары (Split)	от 0.5 метра
Питание:	Одна щелочная батарейка 9 В типа “крона”. Работа от батареи:
Время работы от батареи	В режиме работы: 425 часов В режиме ожидания: 4 года
Максимальное напряжение между любыми двумя контактами разъема без повреждения	RJ12/RJ45/F: 50 В постоянного тока или переменного тока
Условия эксплуатации	Рабочая температура: от 0 до 50°C Температура хранения: от -20 до +60°C Влажность: от 10% до 90%, без конденсации
Индикация низкого заряда батареи	Иконка батареи мигает, когда напряжение батарейки падает
Погрешность измерения длины без погрешности удельной емкости	± 3% плюс ± 30,48 см. (1 фут)
Удельная емкость по умолчанию	Voice: 17,4 пФ/фут Video: 16,5 пФ/фут Data: 15 пФ/фут
Оснащение	Встроенный в корпус LED фонарь Клавиатура светящаяся в темноте Звуковой сигнал для дополнительной обратной связи
Габариты:	17.3 x 8.1 x 3.5 см
Масса:	305 грамм с батарейкой и удаленным идентификатором

Аксессуары для кабельного тестера CableMaster 450:

Фотография	Описание	Код
	Индуктивный щуп (антенна, пробник). Используется с тональными генераторами, отдельными или встроенными в тестеры для трассировки кабеля, идентификации жил и поиска повреждений кабеля. Совметим с тестерами Softing: CableMaster 400, CableMaster 450, CableMaster 500, СableMaster 600, СableMaster 800, Netxpert 1400.	PS-CT15
	Набор удаленных номерных идентификаторов для проверки схемы проводов в RJ45. Совметим с тестерами Softing: CableMaster 450, CableMaster 500, СableMaster 600, СableMaster 800. Используются как ответная часть к прибору для определения схемы разводки проводников в кабеле (распиновки). Кроме того каждый идентификатор имеет собственный порядковый номер от 2 до 8, который отображается на экране тестера (№ 1 в стандартной комплектации).	PD_TT208
	Набор удаленных номерных кабельных идентификаторов с коаксиальным разъемом. Количество: 19 шт. Совметимы с тестерами Softing: CableMaster 400, CableMaster 450, CableMaster 500, СableMaster 600, СableMaster 800, Netxpert 1400. Установив идентификатор на одну сторону кабеля и подключив тестер с другой - можно идентифицировать его номер. Тем самым можно быстро определить нужный конец кабеля, найти розетку пользователя, навети порядок в немаркированных кабелях.	PD_RK100
	Набор удаленных номерных кабельных идентификаторов с разъемом RJ-45. Количество: 19 шт. Совметимы с тестерами Softing: CableMaster 400, CableMaster 450, CableMaster 500, Netxpert 1400. Установив идентификаторы в абонентские розетки или порты коммутатора и подключившись тестером с обратной стороны линии, можно идентифицировать его номер. Тем самым можно быстро определить какому порту коммутатора соответствует та или иная розетка.	PD_RK200
