3M Scotchmark™ - пассивные маркеры

Маркеры 3M Scotchmark™ представляют собой резонирующий колебательный контур, помещенный в защитный пластиковый кожух. Сигнал, поступающий от прибора, вызывает в маркере колебания определенной частоты, с помощью которых он и идентифицируется с поверхности земли. При обнаружении отраженного сигнала маркероискатель подает звуковой и визуальный сигнал оператору. Маркеры легко обнаруживаются даже при наличии в непосредственной близости металлических конструкций и силовых линий.

Пассивные маркеры 3M Scotchmark™ служат для идентификации неметаллических подземных коммуникаций с целью их быстрой и точной локализации.
Основной элемент системы электронных маркеров - пассивный электронный маркер, который закапывается над ключевыми точками: муфтами, пересечениями трасс кабеля. Маркеры не подвержены зарастанию, намеренному или непреднамеренному разрушению, а оператору требуется всего несколько минут для того, чтобы научиться пользоваться системой электронных маркеров.

Корпус маркера, выполненный из полиэтилена высокой плотности, не поддается воздействию экстремальных температур, химикатов и других внешних факторов.

Околоповерхностный (пальчиковый) маркер удобен для маркировки коммуникаций, залегающих непосредственно под асфальтовым или бетонным покрытием.

Полноразмерный маркер предназначен для маркировки глубоко залегающих коммуникаций, а также обеспечивает физическую защиту.

Мини-маркер (средний) используется в случаях, когда глубина обнаружения полноразмерного маркера является избыточной. Благодаря спицам, данный маркер проще устанавливать в горизонтальной позиции в мягких грунтах и песке.

Шаровой маркер подходит для применения на большинстве коммуникаций. Он обладает технологией самовыравнивания, благодаря которой можно не беспокоиться о положении маркера в траншее - в любом положении будет обеспечен максимальный сигнал.

Выбор маркера зависит от глубины закладки и от вида коммуникации.

Маркер не требует источника питания, поскольку работает только при наведении на него сигнала прибором. Срок службы маркеров 3M составляет более 30 лет.

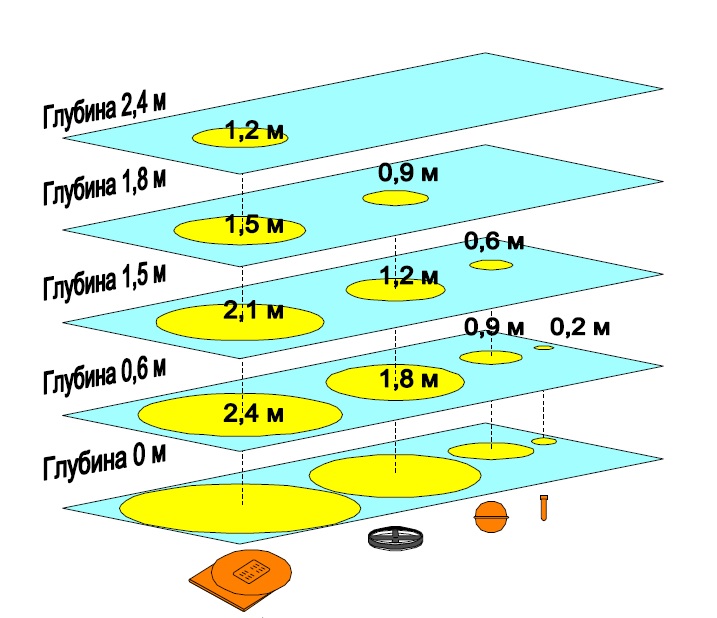

Диаметр пятен обнаружения маркеров на разной глубине

Сравнительная таблица маркеров 3M Scotchmark и Greenlee Omni Marker

Применение		3M Scotchmark		Greenlee Omni Marker
Силовые линии	Наименование		1402-XR		Omni Marker 160
	Частота		169,8 кГц		169,8 кГц
	Диаметр		10,2 см		11,4 см
	Вес		0,35 кг		0,14 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		30 шт		1 шт
Водопровод	Наименование		1403-XR		Omni Marker 161
	Частота		145,7 кГц		145,7 кГц
	Диаметр		10,2 см		11,4 см
	Вес		0,35 кг		0,14 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		30 шт		1 шт
Канализация	Наименование		1404-XR		Omni Marker 162
	Частота		121,6 кГц		121,6 кГц
	Диаметр		10,2 см		11,4 см
	Вес		0,35 кг		0,14 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		30 шт		1 шт
Телекоммуникации	Наименование		1401-XR		Omni Marker 163
	Частота		101,4 кГц		101,4 кГц
	Диаметр		10,2 см		11,4 см
	Вес		0,35 кг		0,14 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		1 шт		1 шт
Газопровод	Наименование		1405-XR		Omni Marker 164
	Частота		83 кГц		83 кГц
	Диаметр		10,2 см		11,4 см
	Вес		0,35 кг		0,14 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		1 шт		1 шт
Кабельное телевидение	Наименование		1407-XR		Omni Marker 165
	Частота		77 кГц		77 кГц
	Диаметр		10,2 см		11,4 см
	Вес		0,35 кг		0,14 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		30 шт		1 шт
Общего применения	Наименование		1408-XR		Omni Marker 168
	Частота		66,35 кГц		66,35 кГц
	Диаметр		10,2 см		11,4 см
	Вес		0,35 кг		0,14 кг
	Глубина установки		1,5 м		1,5 м
	Минимальное количество для заказа		30 шт		1 шт
