Инструмент для монтажа провода методом накрутки

Насадки и кожухи Jonard Tools (OK Industries) предназначены для стандартной или модифицированной накрутки провода. Насадки подходят к ручным пистолетам для накрутки и к электрическим навивочным пистолетам. С электрическим инструментом совместимы все насадки для накрутки и демонтажа провода, а вот ручные пистолеты отличаются по назначению (для накрутки или демонтажа) и требуют соответствующих насадок. Насадки состоят из двух частей - биты и защитного кожуха. Широкий ассортимент  насадок позволяет накручивать проводники диаметром 0.2 – 1 мм (32-18 AWG).

Пистолеты для накрутки и/или демонтажа провода на штыревой контакт:

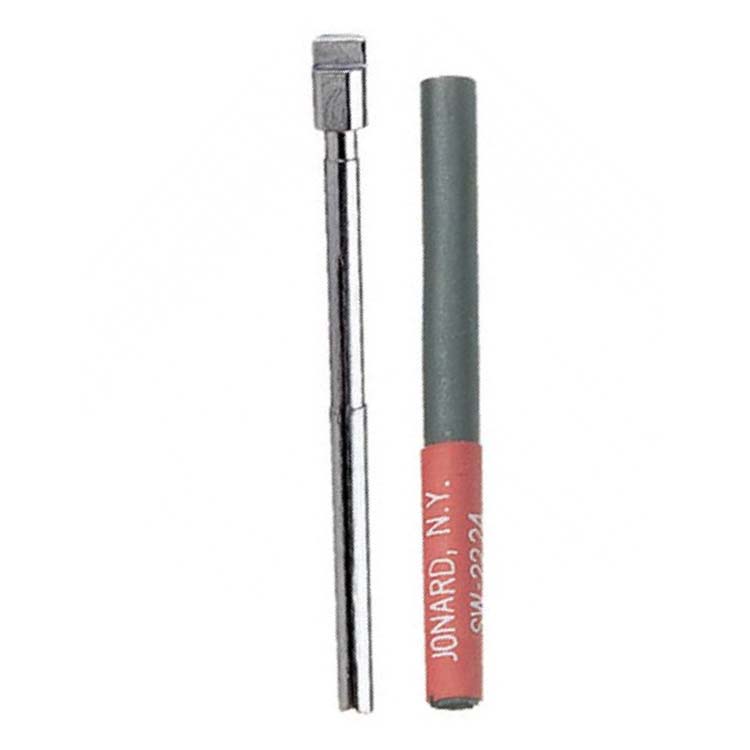

Накрутка провода. Комплект биты и кожуха:

Накрутка провода. Биты и кожухи 3" (7.62 см):

Диаметр провода, мм	Тип накрутки	Бита	Кожух	Макс. диаметр изоляции мм.	Мин. диагон. штыря мм.	Макс. диагон. штыря мм.	Глубина отверстия насадки мм.	Радиус хода насадки мм	Диаметр отверстия насадки мм
1	O	KB18	P194LN		1,52	1,85	25,4	3,81	1,9
0.8	M	WB20M	P194LN	1,5	1,07	1,85	25,4	3,81	1,9
0.65-0.8	O	KB2075	P2224		1,07	1,85	25,4	3,12	1,9
0.65	O	KB22	P2224		1,37	1,85	19,05	2,97	1,9
0.65	M	WB2275M	P2224	1,32	1,24	1,87	25,4	3,35	1,9
0.5-0.65	O	KB224LH	P2224		1,54	2,15	25,4	2,97	2,18
0.5-0.65	О	KB224-1	P2224		1,37	1,85	25,4	2,82	1,9
0.5-0.65	O	KB224	P2224		1,37	1,85	20,5	2,82	1,9
0.5-0.65	M	WB224M	P2224	1,27	1,24	1,87	31,75	3,07	1,9
0.5	M	WB24DH	P2224	1,17	1,37	1,85	44,5	2,97	1,9
0.5	O	KB24	P2426		1,39	1,87	19,05	2,54	1,9
0.5	M*	WB24SM	P3032LN	1,11	0,6	1,09	19,05	2,48	1,11
0.4-0.5	O	KB2466	OK8519		1,37	1,65	25,4	2,48	1,67
0.4-0.5	M	WB2426M	P2224	1,17	1,37	1,85	19,05	2,99	1,9
0.4	O	KB26	P2426		1,47	1,85	25,4	2,54	1,9
0.4	M*	WB26SM	P26LN	0,79	0,58	0,96	19,05	1,9	1,02
0.4	M	WB2669M	P2426	1,04	1,34	1,72	25,4	2,77	1,75
0.32	M	WB28SHM	P3032	0,76	0,79	0,89	19,05	1,67	0,91
0.25	M*	SB30MSH-B	P3032	0,69	0,79	0,89	19,05	1,62	0,91
0.2-0.25	M*	WB3032M	P3032	0,69	0,86	0,96	19,05	1,62	1,02

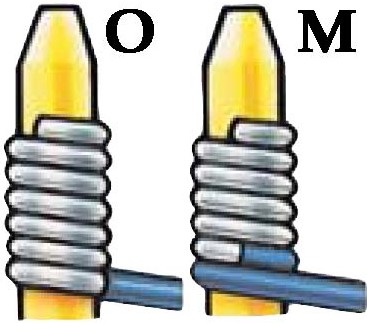

(O) обычная накрутка – навивка проводника вокруг штыря
(М) модифицированная накрутка проводника (+ небольшого не зачищенного от изоляции участка) вокруг штыря
*Рекомендованы для 0,64 мм. квадратных штырей и расстоянием между их центрами 2,54 мм.

Демонтаж провода. Биты и кожухи 3" (7.62 см):

Накрутка и демонтаж провода. Биты и кожухи диэлектрические 5" (12.7 см):

Диаметр проводника, мм	Насадка с кожухом	Мин. диаметр штыря, мм	Макс. диаметр штыря, мм	Глубина отверстия насадки, мм	Радиус хода насадки, мм	Диаметр отверстия насадки, мм
0.4 - 0.5	DFB2426	1.37	1.65	12,7	2.48	1,67
0.5 - 0.65	DFB224	1.37	1.85	12,7	2.82	1,9

Ручной инструмент для навивки и демонтажа провода:

1. HW-UW-18-19 - Wrap-Unwrap Tool, 18-19 AWG
2. HW-UW-20 - Wrap-Unwrap Tool, 20 AWG
3. HW-UW-224-1 - Wrap-Unwrap Tool, 22-24 AWG
4. HW-UW-224INS - Wrap-Unwrap Tool, 22-24 AWG Insulated
5. HW-UW-224 - Wrap-Unwrap Tool, 22-24 AWG
6. HW-UW-2426 - Wrap-Unwrap Tool, 24-26 AWG
7. HW-UW-26SM - Wrap-Unwrap Tool, 26 AWG
8. HW-UW-2829M - Wrap-Unwrap Tool, 28-29 AWG
9. HW-UW-30 - Wrap-Unwrap Tool, 30 AWG
10. WDUD-26DS - DSL Wrap And Unwrap Tool
11. WDUD-3000 - монтаж/демонтаж провода 0.25 мм
12. WDUD-2224 - монтаж/демонтаж провода 0.65 - 0.5 мм

Ручной инструмент для навивки провода:

1. HW-20 - Hand Wrap Tool, 20 AWG
2. HW-224 - Hand Wrap Tool, 22-24 AWG
3. HW-26 - Hand Wrap Tool, 26 AWG
4. HW-30 - Hand Wrap Tool, 30 AWG
5. JIC-22681 - Hand Wrapping Tool

Ручной инструмент для демонтажа провода:

1. JIC-20551 - Hand Unwrapping Tool
2. UD-2224 - Sleeved Unwrapping Tool, 20-26 AWG
3. UW093R - Unwrap Tool, 24-32 AWG
4. UW1 - Unwrap Tool, 20-26 AWG
5. UW2832C - Unwrap Tool, 28-32 AWG
6. UW2 - Unwrap Tool, 20-26 AWG
7. UW4 - Unwrap Tool, 20-26 AWG
8. UW5 - Unwrap Tool, 20-26 AWG
9. UWD93-93 - Unwrap Tool, 24-32 AWG

Ручной инструмент для навивки, зачистки и демонтажа провода:

1. WSU-2224 - Wrap-Strip-Unwrap Tool, 22-24 AWG
2. WSU-24M - Wrap-Strip-Unwrap Tool, 24 AWG
3. WSU-26M - Wrap-Strip-Unwrap Tool, 26 AWG
4. WSU-30M - Wrap-Strip-Unwrap Tool, 30 AWG
5. WSU-30 - Wrap-Strip-Unwrap Tool, 30 AWG

Электрический пистолет для навивки и демонтажа провода:

1. PTX-2BF - Electric Wrap/Unwrap Tool W/Backforce, 230V
2. PTX-KIT2 - PTX Tool, 230V Battery Charger, 2 Batteries

Ручной пистолет для навивки (или демонтажа) провода:

1. G100/R3278 - Aluminum Wire Wrapping Tool
2. G100/R3278FL - Insulated Wire Wrapping Tool With Flashlight
3. G100/R3278INS - Insulated Wire Wrapping Tool
4. G100/R3394CT - Manual Wire Unwrapping Tool
5. G200/R3278 - Lexan® Wire Wrapping Tool

Комплекты ручного пистолета для навивки:

1. WWK-1INS Insulated Wire Wrap Kit
2. WWK-1 Wire Wrapping Kit
3. WWK-CO Wire Wrap Kit Central Office

Биты-насадки для навивочных пистолетов. Длина 7.62 мм (3").

1. 2026UB - Unwrap Bit
2. BW-2224 - Wire Wrapping Bit, 22-24 AWG
3. KB18 - Wire Wrapping Bit, 18 AWG
4. KB2075 - Wire Wrapping Bit, 20-22 AWG
5. KB224-1 - Wire Wrapping Bit, 22-24 AWG
6. KB224LH - Wire Wrapping Bit, 22-24 AWG
7. KB224 - Wire Wrapping Bit, 22-24 AWG
8. KB22 - Wire Wrapping Bit, 22 AWG
9. KB2466 - Wire Wrapping Bit, 24-26 AWG
10. KB24 - Wire Wrapping Bit, 24 AWG
11. KB26 - Wire Wrapping Bit, 26 AWG
12. SB30MSH-B - Wire Wrapping Bit, 30 AWG
13. WB20M - Wire Wrapping Bit, 20 AWG
14. WB224M - Wire Wrapping Bit, 22-24 AWG
15. WB2275M - Wire Wrapping Bit, 22 AWG
16. WB2426M - Wire Wrapping Bit, 24-26 AWG
17. WB24DH - Wire Wrapping Bit, 24 AWG
18. WB24SM - Wire Wrapping Bit, 24 AWG
19. WB2669M - Wire Wrapping Bit, 26 AWG
20. WB26SM - Wire Wrapping Bit, 26 AWG
21. WB28SHM - Wire Wrapping Bit, 28 AWG
22. WB3032MIL - Wire Wrapping Bit, 30-32 AWG
23. WB3032M - Wire Wrapping Bit, 30-32 AWG

Кожухи для бит-насадок длиной 7.62 мм (3"):

1. OK8519 - Wire Wrapping Sleeve, 24-26 AWG
2. P194LN - Wire Wrapping Sleeve, 20 AWG
3. P2224 - Wire Wrapping Sleeve, 22-24 AWG
4. P2426 - Wire Wrapping Sleeve, 24-26 AWG
5. P26LN - Wire Wrapping Sleeve, 26 AWG
6. P3032LN - Wire Wrapping Sleeve, 30-32 AWG
7. P3032 - Wire Wrapping Sleeve, 30-32 AWG
8. SOK2230 - Unwrap Sleeve, Chuck 22-30 AWG

Кожухи изолированные для бит-насадок длиной 3" и 5":

1. P2224-5INS - Wire Wrapping Sleeve, Insulated, 5" 22-24 AWG
2. P2224INS - Wire Wrapping Sleeve, Insulated, 22-24 AWG
3. P2426-5INS - Wire Wrapping Sleeve, Insulated, 5" 22-26 AWG
4. P2426INS - Wire Wrapping Sleeve, Insulated, 24-26 AWG
5. P3032INS - Wire Wrapping Sleeve, Insulated 30-32 AWG
6. P-DF224 - Replacement Sleeve Assy, DFB224, 22-24 AWG
7. P-DF2426 - Replacement Sleeve Assy, DFB2426, 24-26 AWG
8. SW-2224 - Wire Wrapping Sleeve, 22-24 AWG
9. SW-2426 - Wire Wrapping Sleeve, 24-26 AWG

Биты с кожухами (комплекты):

1. DFB224 - Wrap/Unwrap Bit & Sleeve Set, 22-24 AWG
2. DFB2426 - Wrap/Unwrap Bit & Sleeve Set, 24-26 AWG
3. KT224B - KB224/P2224INS Set
4. KT22B - KB22/P2224INS Set
5. KT24Y - KB24/SW-2426 Set
6. PUW2226 - Unwrap Set

Таблица перевода AWG в мм и мм²
