Анализатор сигналов цифрового кабельного телевидения ПЛАНАР ИТ-087

Анализатор сигналов цифрового кабельного телевидения ПЛАНАР ИТ-087 представляет собой измерительный малогабаритный переносной прибор, который состоит из двух блоков:
  • основной блок — модуль базовый МБ-08, который предназначен для индикации, управления, формирования питающих напряжений от аккумуляторов и внешнего источника питания;
  • дополнительный сменный измерительный модуль МС-087, который стыкуется с модулем МБ-08 и превращает прибор в телевизионный измеритель, предназначенный для измерения параметров сигналов цифрового кабельного телевидения стандарта DVB-C с модуляцией QAM, а также аналогового телевидения.



Анализатор может быть использован при контроле и настройке сетей распределительных приемных систем телевидения и радиовещания, отдельных элементов построения сети и других радиоэлектронных устройств.


Особенности ИТ-087:
  • малогабаритный и лёгкий;

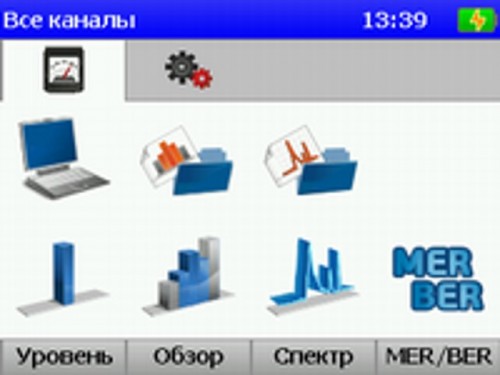

  • режимы измерения:

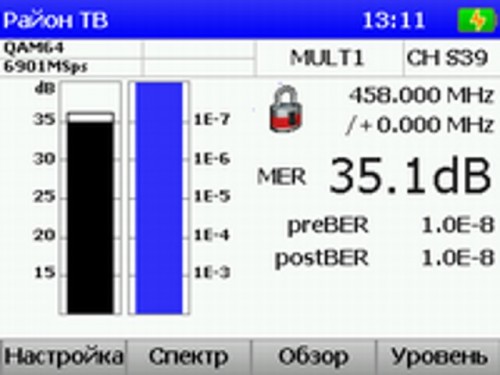

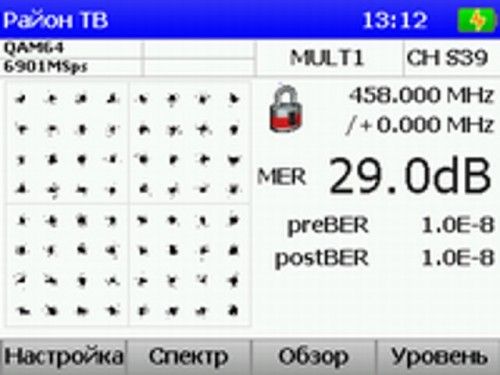

    • измерение BER/MER для каналов DVB-C стандарта, с отображением результатов измерения в цифровом и графическом виде, а так же констелляцонной диаграммы,

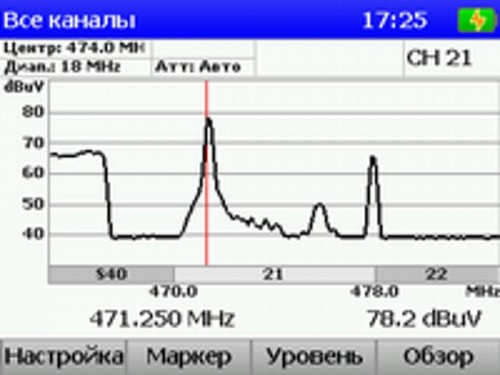

    • анализатор спектра с полосой обзора 18, 36, 72 МГц,

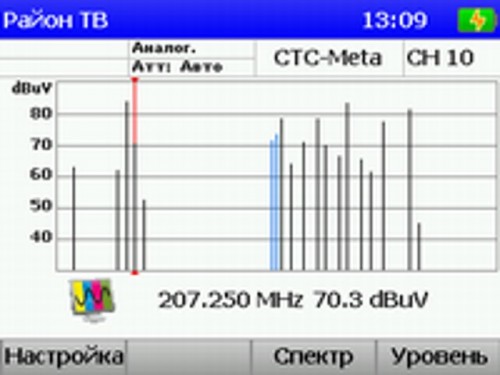

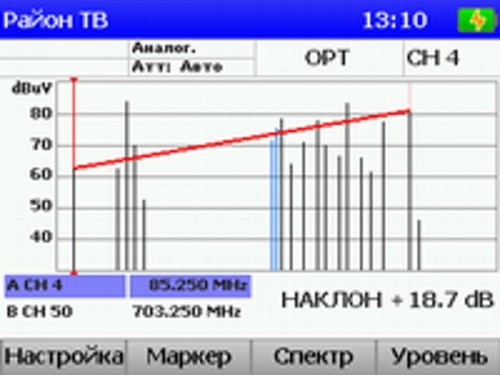

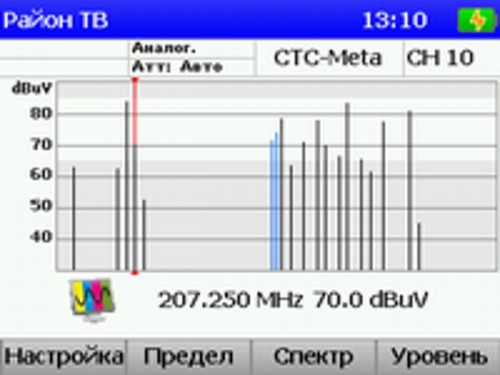

    • измерения ОБЗОР, НАКЛОН и НЕРАВНОМЕРНОСТЬ;

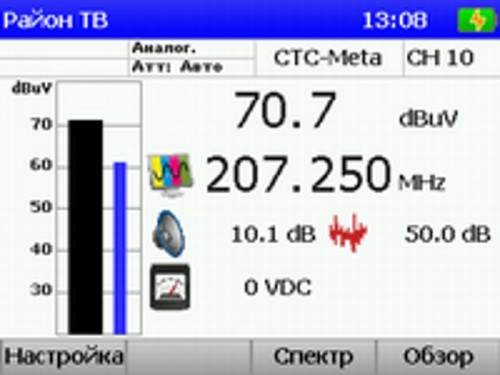

  • режим измерения УРОВЕНЬ позволяет измерить параметры:
    • для аналоговых каналов: уровень напряжения радиосигнала, отношение Видео/Аудио и отношение Сигнал/Шум,
    • для цифровых каналов: фактический уровень напряжения радиосигнала;
  • измеряемые показатели качества приема каналов с цифровой модуляцией:
    • коэффициент ошибок модуляции (MER),
    • частота ошибочных битов до и после декодера Рида-Соломона (BER),
    • смещение несущей частоты канала относительно частоты настройки;

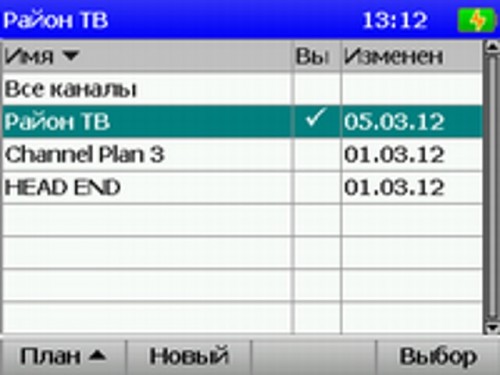

  • динамическая записная книжка позволяет запомнить:
    • до 32-х канальных планов с именами каналов. Предусмотрен режим автоматического определения частотного плана. Для каналов с цифровой модуляцией производится автоматический поиск параметров настройки (вид модуляции, символьная скорость),
    • до 200 страниц параметров телевизионных каналов (уровень, отношение видео/аудио и сигнал/шум) по любому подготовленному частотному плану с проверкой на соответствие требованиям лимит плана и документированием результатов проверки — запись комментариев для страницы и запоминание даты и времени проведения проверки. Для каналов с цифровой модуляцией производится измерение мощности в полосе канала, отношения сигнал/шум, BER, MER,
    • до 200 страниц спектра с шагом 125 кГц с произвольным выбором границ сканирования и запоминанием комментариев для страницы, даты и времени проведения измерения. Объем памяти позволяет сохранить до 14-ти страниц спектра в полном частотном диапазоне;
  • контроль канала звукового сопровождения через встроенный динамик;
  • измерение переменного и постоянного напряжение на входном разъёме в диапазоне от 10 до 100 В;
  • возможность работы с персональным компьютером для получения дополнительных сервисных режимов:
    • проведение всех видов измерений с отображением результатов на ПК,
    • чтение и редактирование записной книжки,
    • обновление программного обеспечения.

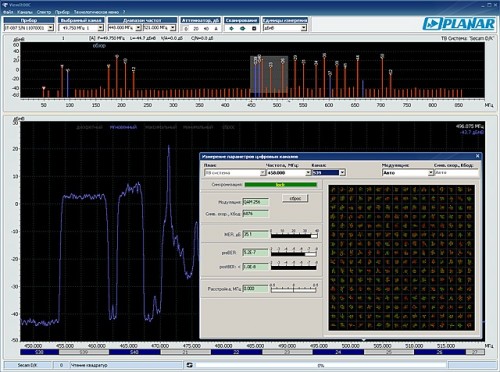

В комплекте с ИТ-087 идет программа для ПК ViewIt08С, позволяющая проводить все измерения, считывать данные записной книжки, документировать результаты измерения.
2 товара найдено
Сортировать:
  • Без сортировки
    • Без сортировки
    • Цена: по возрастанию
    • Цена: по убыванию
ПЛАНАР ИТ-087 - анализатор сигналов цифрового кабельного телевидения

Артикул: PLN-IT-087

Служит для измерения параметров сигналов цифрового кабельного телевидения стандарта DVB-C с модуляцией QAM, а также аналогового телевидения

Цена: Предоставляется по запросу

Артикул: PLN-Y0080

Стыкуется с модулем управления МБ-08 и превращает прибор и превращает прибор в телевизионный измеритель для измерения параметров сигналов цифрового кабельного телевидения (DVB-C с модуляцией QAM) и аналогового телевидения

Цена: Предоставляется по запросу
