Анализатор сигналов цифрового вещательного телевидения ПЛАНАР ИТ-088 представляет собой измерительный малогабаритный переносной прибор, который состоит из двух блоков:
- основной блок — модуль базовый МБ-08, который предназначен для индикации, управления, формирования питающих напряжений от аккумуляторов и внешнего источника питания;
- дополнительный сменный измерительный модуль МС-088, который стыкуется с модулем МБ-08 и превращает прибор в телевизионный измеритель, предназначенный для измерения параметров сигналов цифрового вещательного телевидения стандартов DVB-T/H с модуляцией COFDM, а также аналогового телевидения.
Анализатор может быть использован при контроле и настройке сетей распределительных приемных систем телевидения и радиовещания, отдельных элементов построения сети и других радиоэлектронных устройств.
Особенности ИТ-088:
- малогабаритный и лёгкий;

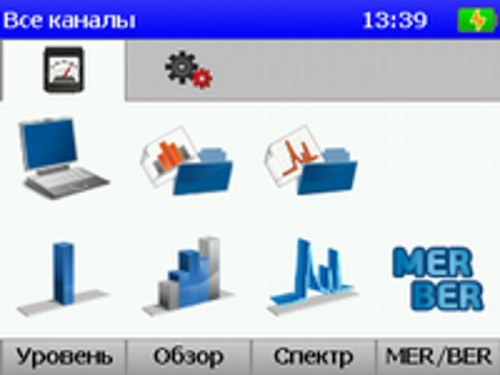

- режимы измерения:

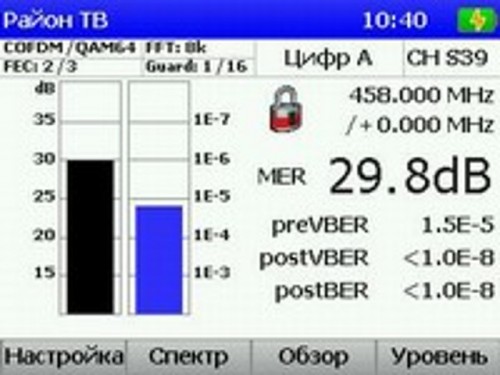

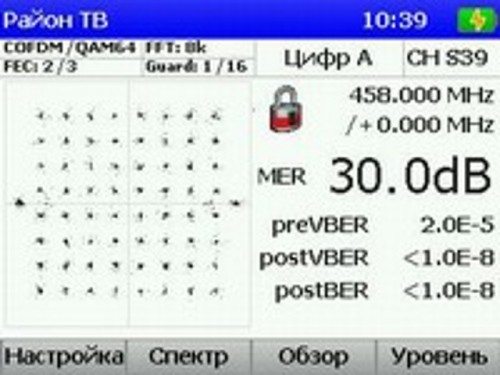

- измерение BER/MER для каналов DVB-T/H стандартов, с отображением результатов измерения в цифровом и графическом виде, а так же констелляцонной диаграммы,

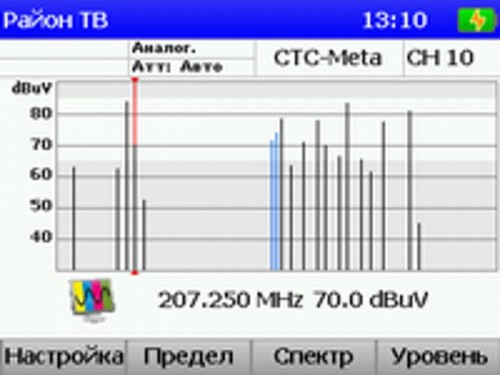

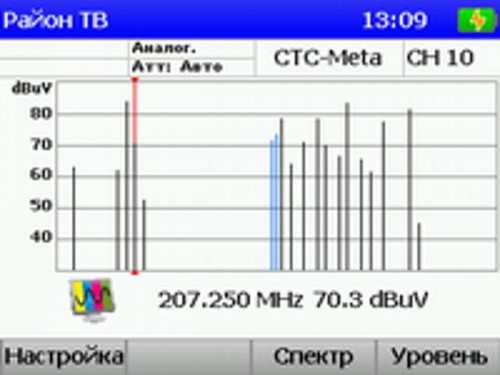

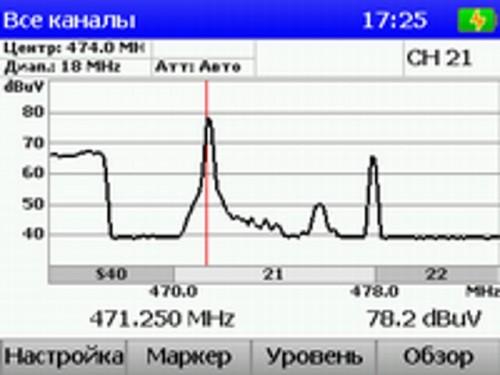

- анализатор спектра с полосой обзора 18, 36, 72 МГц,

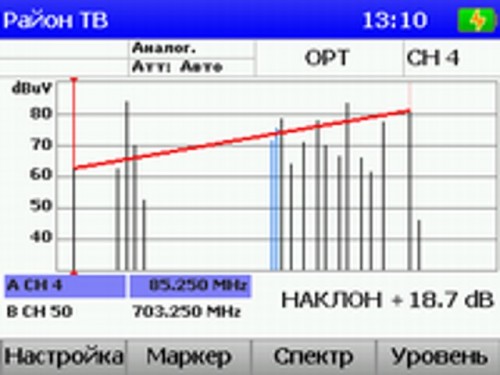

- измерения ОБЗОР, НАКЛОН и НЕРАВНОМЕРНОСТЬ;
- режим измерения УРОВЕНЬ позволяет измерить параметры:

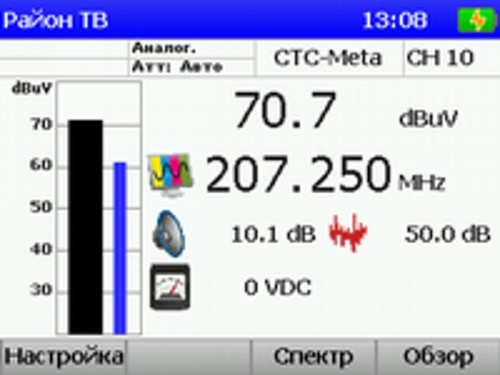

- для аналоговых каналов: уровень напряжения радиосигнала, отношение Видео/Аудио и отношение Сигнал/Шум,
- для цифровых каналов: фактический уровень напряжения радиосигнала и отношение Сигнал/Шум;
- измеряемые показатели качества приема каналов с цифровой модуляцией:
- коэффициент ошибок модуляции (MER),
- частота ошибочных битов до (preVBER) и после (postVBER) декодера Витерби, а также после (postBER) декодера Рида-Соломона,
- смещение несущей частоты канала относительно частоты настройки;
- динамическая записная книжка позволяет запомнить:

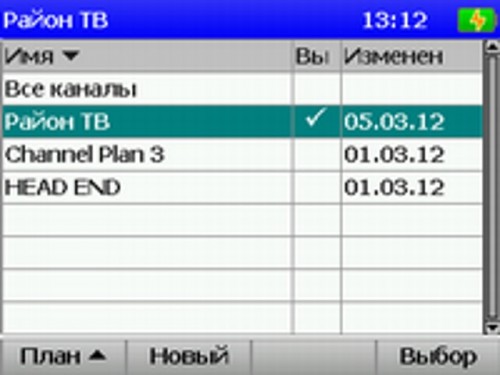

- до 32-х канальных планов с именами каналов. Предусмотрен режим автоматического определения частотного плана. Для каналов с цифровой модуляцией производится автоматический поиск параметров настройки (вид модуляции, символьная скорость),
- до 200 страниц параметров телевизионных каналов (уровень, отношение видео/аудио и сигнал/шум) по любому подготовленному частотному плану с проверкой на соответствие требованиям лимит плана и документированием результатов проверки — запись комментариев для страницы и запоминание даты и времени проведения проверки. Для каналов с цифровой модуляцией производится измерение мощности в полосе канала, отношения сигнал/шум, BER, MER,
- до 200 страниц спектра с шагом 125 кГц с произвольным выбором границ сканирования и запоминанием комментариев для страницы, даты и времени проведения измерения. Объем памяти позволяет сохранить до 14-ти страниц спектра в полном частотном диапазоне;
- контроль канала звукового сопровождения через встроенный динамик;
- измерение переменного и постоянного напряжение на входном разъёме в диапазоне от 10 до 100 В;
- возможность работы с персональным компьютером для получения дополнительных сервисных режимов:
- проведение всех видов измерений с отображением результатов на ПК,
- чтение и редактирование записной книжки,
- обновление программного обеспечения.

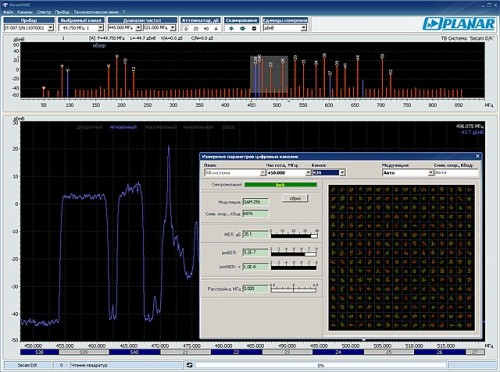

В комплекте с ИТ-088 идет программа для ПК ViewIt08С, позволяющая проводить все измерения, считывать данные записной книжки, документировать результаты измерения.
