Располагает целым набором методов для нахождения кабеля и нарушений его изоляции в полевых условиях.
Доступны инновационные сервисные функции:
автоматическое измерение глубины залегания кабеля и тока в нем - непрерывное;
контроль кабеля «свой-чужой».

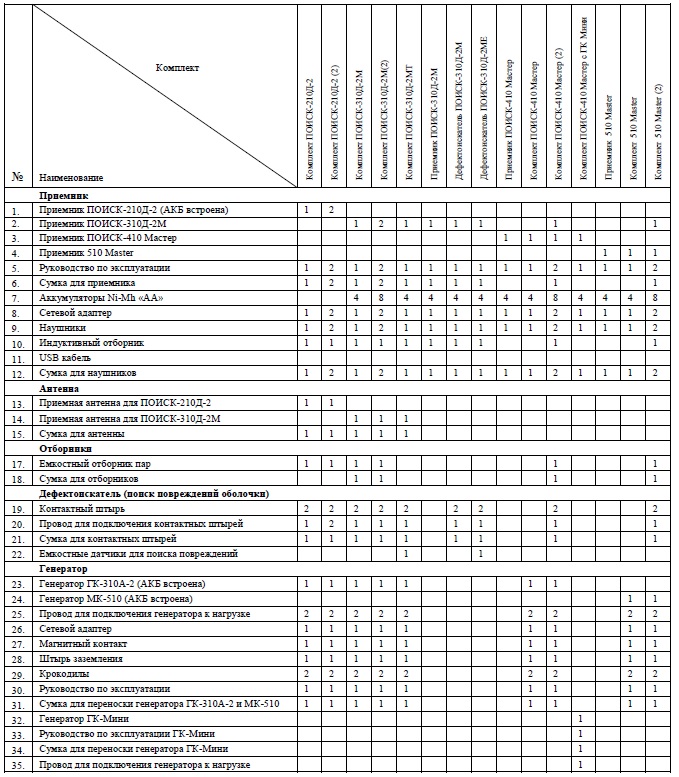

В комплект входит отборник своего кабеля в пучке КО-29 и датчик скрытой проводки
Приемник и датчики объединены в цельную измерительную систему.
В уникальном режиме «КАРТА КАБЕЛЯ» на экране отображается карта исследуемой местности с расположением кабеля. В данном режиме предоставляется только простая для считывания графическая информация, весьма комфортная для быстрого и уверенного поиска трассы.
Приемник и датчики объединены в цельную измерительную систему.
Пользователь может сам создать рабочую сетку частот генератора в диапазоне от 250 Гц до 30 кГц. Генератор вместе с поисковым сигналом проводит измерение параметров сигнала и сопротивления изоляции кабеля.
Назначение трассо-дефектоискателя ПОИСК-510 Мастер:
поиск и идентификация воздушных и подземных кабельных линий связи наряду с силовыми кабелями; металлических тросов и трубопроводов (водо-, газо-, нефтепроводов); коммуникаций с металлическими проводниками/металлической оболочкой;
контроль положения, направления, глубины залегания коммуникаций под землей, а также протекающего в них тока наряду с определением мест обрыва/короткого замыкания;
мониторинг направления сигнала с целью идентификации «своего» кабеля в пучке кабелей либо в местах, где коммуникации сходятся;
поиск и определение трасс по широкополосному шуму и результатам анализа его спектра;
поиск и идентификация трасс силовых кабелей с током промышленной частоты (50 Гц);
поиск и нахождение трасс с использованием генератора сигналов с частотой от 200 до 26000 Гц;
локализация нарушения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами;
определение местоположения (координат GPS) трассо-дефектоискателя, измерение глубины и сигнального тока и одновременная запись найденных данных в файл.
Режимы поиска трассы с помощью прибора ПОИСК 510 MASTER:
"КАРТА КАБЕЛЯ": на экране отображается карта исследуемой местности с расположением кабеля. Данный режим обеспечивает только простую для считывания графическую информацию, удобную для быстрого, но уверенного поиска трассы. Стрелка на экране обозначает кабель с направлением сигнала по нему. Положение стрелки слева от перекрестья означает кабель слева от измерителя.
"КЛАССИЧЕСКИЙ": поиск кабеля по минимуму/максимуму сигнала. Роль индикатора играет полоска, которая демонстрирует величину сигнала, а в паузе - пропадает. Работу этого индикатора дублируют цифровые показания (в центре). Прибор осуществляет цифровые измерения силы тока (справа) и глубины залегания кабеля непрерывно.
"КАРТА+ / КОМПАС": встроенные датчики с дополнительной ориентировкой позволяют определять отводы и изменение направления кабеля (режим «КОМПАС»), а также пользоваться уникальным поисковым режимом «КАРТА КАБЕЛЯ» в любом положении прибора относительно кабеля (режим «КАРТА+»).
"МАКСИМУМ МИНУС": используется классический поиск «по максимуму» с дополнительным датчиком, который ориентируется на фоновый сигнал. Этот сигнал вычитается из сигнала рабочего поискового датчика, что позволяет получить рабочий сигнал, очищенный от паразитного сигнала (синий график). Зеленый график показывает насколько сигнал сглаживается. Данный метод позволяет локализовать кабель более точно.
"НЧ-ВЧ": поиск ведется на частоте НЧ 273 Гц, сигнал от которой в паузе сравнивается с сигналом ВЧ. Режим применяется для поиска повреждения изоляции кабеля.
"ВЧ": поиск ведется на частоте ВЧ 2187,5 (2 кГц), на ней работают режимы КАРТА КАБЕЛЯ, КАРТА+ / КОМПАС, КЛАССИЧЕСКИЙ.
"6 кГц": поиск ведется на частоте 6562,5 (6 кГц), на ней работают режимы КАРТА КАБЕЛЯ, КАРТА+ / КОМПАС, КЛАССИЧЕСКИЙ, ФАЗА. Режим "ФАЗА" применяется для обнаружения дефектов изоляции трубопроводов и кабелей. На частоте 6 кГц можно производить поиск и обследование местности с помощью встроенного индуктора, что более эффективно, чем на частоте 2 кГц.
"26 кГц": поиск ведется на частоте 26250 (26 кГц), на ней работают режимы КАРТА КАБЕЛЯ, КАРТА+ / КОМПАС, КЛАССИЧЕСКИЙ. Преимущества работы на частоте 26 кГц:
обеспечивается более эффективный поиск и обследование местности с помощью встроенного индуктора,
частота 26 кГц не мешает работе ADSL аппаратуры, т.к. не слышна в соседних парах,
частота 26 кГц обеспечивает более уверенный прием на кабеле и пробивает стыки трубопроводов.
"ПАССИВНЫЕ РЕЖИМЫ": поиск ведется в пассивном режиме (без генератора) и на любой частоте от 250 Гц до 30 кГц.
"КАРТА ЭНЕРГО": позволяет вести поиск силовых кабелей в режиме "КАРТА КАБЕЛЯ".
"КЛАССИЧЕСКИЙ ЭНЕРГО": поиск силовых кабелей промышленной частоты проводится по максимуму, минимуму и в режиме "МАКСИМУМ МИНУС".
"СПЕКТР": энергоспектр для поиска силовых кабелей и широкий спектр для поиска различных коммуникаций.
"100 Гц": применяется для катодной защиты газо-нефтепроводов
"ВЫБОР ЧАСТОТЫ": выбор любой частоты в диапазоне от 250 Гц до 30 кГц.
Назначение трассо-дефектоискателя ПОИСК-410 Мастер:
1) поиск и идентификация воздушных и подземных кабельных линий связи наряду с силовыми кабелями; металлических тросов и трубопроводов (водо-, газо-, нефтепроводов); коммуникаций с металлическими проводниками/металлической оболочкой;
2) контроль положения, направления, глубины залегания коммуникаций под землей, а также протекающего в них тока наряду с определением мест обрыва/короткого замыкания;
3) мониторинг направления сигнала с целью идентификации «своего» кабеля в пучке кабелей либо в местах, где коммуникации сходятся;
4) поиск и определение трасс по широкополосному шуму и результатам анализа его спектра;
5) поиск и идентификация трасс силовых кабелей с током промышленной частоты (50 Гц);
6) поиск и нахождение трасс с использованием генератора сигналов с частотой от 200 до 3999 Гц;
7) локализация нарушения оболочек медных кабельных линий амплитудным и фазовым (бесконтактным) методами.
Режимы поиска трассы с помощью прибора ПОИСК-410 Мастер:
"КАРТА КАБЕЛЯ": в этом уникальном режиме на экране отображается карта исследуемой местности с расположением кабеля. Данный режим обеспечивает только простую для считывания графическую информацию, удобную для быстрого, но уверенного поиска трассы.
1. Кабель находится слева от измерителя. Стрелка на экране обозначает кабель с направлением сигнала по нему. Положение стрелки слева от перекрестья означает кабель слева от измерителя.
2. Кабель справа от измерителя изображается стрелкой справа от перекрестья.
3. При приближении к кабелю стрелка придвигается к перекрестью с одновременным возрастанием точности поиска: вертикальный датчик идентифицирует положение кабеля с той же точностью, как при поиске «по минимуму» (уровень сигнала при этом растет). Длина стрелки играет роль индикатора: растет вместе с сигналом, пропадает в паузе. Если кабель находится точно под датчиком - стрелка совпадает с перекрестьем.
В том случае, когда стрелка совпадает с перекрестьем, а кабель находится точно под датчиком, измерение глубины залегания возможно без ошибок позиционирования.
4. Еще одно важное качество стрелки: по направлению сигнала она осуществляет контроль кабеля «свой-чужой». Если измерителем в зоне поиска обнаружен «чужой» кабель, раздается звуковой сигнал и стрелка меняет свое направление на противоположное (сигнал по «чужим» коммуникациям возвращается к генератору).
"КЛАССИЧЕСКИЙ": поиск кабеля по минимуму/максимуму сигнала. Роль индикатора играет полоска, которая демонстрирует величину сигнала, а в паузе - пропадает. Работу этого индикатора ПОИСК-410 Мастер дублируют цифровые показания (в центре). Прибор осуществляет цифровые измерения силы тока (справа) и глубины залегания кабеля непрерывно.
"СПЕКТР": поиск релейных сетей, силовых кабелей и других подземных коммуникаций осуществляется по спектру их собственного сигнала (без использования генератора). По спектру сигнала можно отличить нагруженные силовые кабели от ненагруженных, а релейные сети - от трубопроводов. Опция «живой звук» позволяет выводить на головные телефоны звуковой сигнал со спектром всего принимаемого диапазона, что позволяет повысить качество ориентирования оператора в ходе поиска.
"КАРТА+ / КОМПАС": встроенные датчики с дополнительной ориентировкой позволяют определять отводы и изменение направления кабеля (режим «КОМПАС»), а также пользоваться уникальным поисковым режимом «КАРТА КАБЕЛЯ» в любом положении прибора относительно кабеля (режим «КАРТА+»).
"МАКСИМУМ МИНУС": используется классический поиск «по максимуму» с дополнительным датчиком, который ориентируется на фоновый сигнал. Этот сигнал вычитается из сигнала рабочего поискового датчика, что позволяет получить рабочий сигнал, очищенный от паразитного сигнала (синий график). Зеленый график показывает насколько сигнал сглаживается. Данный метод позволяет локализовать кабель более точно.
"НЧ-ВЧ МЕТОД": используется для бесконтактного нахождения нарушений изоляции кабеля в условиях городской застройки (контактный метод не применим). Сравнение уровня сигнала в диапазоне от 273,5 Гц до 2 кГц дает возможность отыскивать повреждения до 10 кОм (замокшие муфты) в сложных городских условиях.
"ФАЗА": фазовый двухчастотный метод используется для бесконтактного поиска нарушений изоляции зоновых кабелей до 50 кОм.
"ЧУЖОЙ ГЕНЕРАТОР": приемник способен настраиваться на частоту «чужого» генератора, не входящего в состав комплекта. Данный режим применим, например, для определения места прожига силового кабеля с мощным силовым генератором.
Поиск и идентификация трассы выполняется по изображению на дисплее, а также по звуковым сигналам (с использованием головных телефонов и встроенного излучателя).
Видео: Работа с трассо-дефектоискателем Поиск-410 Мастер
поиск трассы, воздушных и подземных кабелей связи и силовых кабелей; металлических тросов и трубопроводов (водо-, газо- и нефтепроводов); а также коммуникаций с металлическими оболочками/проводниками;
непрерывный цифровой мониторинг глубины залегания и протекающего тока;
обнаружение нарушения оболочек медных кабельных линий, ВОЛС, трубопроводов с/без катодной защиты - контактным способом (с использованием контактных штырей);
нахождение нарушений оболочек кабеля из сшитого полиэтилена контактным/бесконтактным методами;
локализация нарушений оболочек ВОЛС, медных кабельных линий и трубопроводов с катодной защитой и без нее - контактным способом (с использованием емкостных датчиков);
определение мест нарушения оболочек ВОЛС, медных кабельных линий, трубопроводов с катодной защитой и без нее - фазовым и амплитудным (бесконтактным) способами;
локализация места обрыва/короткого замыкания жил кабеля;
мониторинг направления сигнала для определения своего кабеля/трубы в пучке либо в тех местах, коммуникации сходятся;
отбор пар в кабеле (имеется пробник пар).
Режимы поиска трассы с помощью прибора ПОИСК-310Д-2М:
"КЛАССИЧЕСКИЙ": поиск кабеля по максимуму/минимуму сигнала. Стрелка-индикатор характеризует величину сигнала наряду с направлением сигнального тока, позволяя осуществлять контроль кабеля по принципу «свой-чужой». Работу индикатора дублируют цифровые показания (в центре). Прибор проводит цифровые измерения глубины залегания кабеля и силы тока (справа) непрерывно.
"СПЕКТР": поиск релейных сетей, силовых кабелей и других подземных коммуникаций ведется по спектру их собственного сигнала (без использования генератора). Этот спектр дает возможность отличить нагруженные силовые кабели от ненагруженных, релейные сети - от трубопроводов. Доступна опция «живой звук»: на головные телефоны выводится звуковой сигнал со спектром всего принимаемого диапазона, чтобы оператор лучше ориентировался во время поиска.
"КОНТАКТНЫЙ": для этого метода поиска нарушений изоляции кабеля с помощью штырей характерна высокая чувствительность (при приближении к зоне повреждения уровень сигнала на штырях резко возрастает). Величина сигнала отображается полоской-индикатором на экране ПОИСК-310Д-2М и дублируется цифровыми показаниями. В то же время на экране отображается ориентировочная величина сопротивления изоляции в зоне (горизонтальный индикатор), позволяя оператору лучше ориентироваться при поиске слабых мест в изоляции кабеля.
"АМПЛИТУДНЫЙ": данный метод используется для бесконтактного нахождения нарушений изоляции кабеля в городских условиях (контактный метод здесь неприменим). Сравнение уровня сигнала на частотах от 273,5 Гц до 2 кГц дает возможность отыскивать повреждения до 10 кОм (замокшие муфты) даже в сложных городских условиях. Для бесконтактного поиска повреждений изоляции зоновых кабелей до 50 кОм используется фазовый метод, который дополняет контактный метод.
"НЧ-ВЧ МЕТОД": двухчастотный 273,5 Гц/2 кГц поиск позволяет в сложных городских условиях находить повреждения до 10 кОм (замокшие муфты).
"ФАЗА": фазовый двухчастотный (бесконтактный) метод в диапазоне 2-6 кГц применяется для поиска повреждений до 50 кОм в дополнение к контактному.
"ЧУЖОЙ ГЕНЕРАТОР": приемник способен настраиваться на частоту «чужого» генератора, не входящего в состав комплекта.
Поиск трассы и ее обнаружение оператор проводит, ориентируясь на изображения на экране и на звуковые сигналы (задействуются головные телефоны и встроенный излучатель).
Снят с производства
Назначение трассоискателя ПОИСК-210Д-2:
идентификация трасс воздушных и подземных кабельных линий связи, а также силовых кабелей с использованием сигналов кабельного генератора;
обнаружение трасс прокладки металлических трубопроводов и тросов;
определение глубины залегания коммуникаций с металлической оболочкой/проводниками;
локализация мест нарушения изоляции внешних пластмассовых оболочек кабелей, а также систем электрохимической защиты трубопроводов;
определение мест обрыва/короткого замыкания жил кабеля;
локализация мест обрыва троса;
отбор кабеля из пучка в колодце, траншее и т.д.
Режимы поиска трассы прибором ПОИСК-210Д-2:
«НЧ»: поиск ведется на частоте 273,5 Гц
«ВЧ»: поиск осуществляется на частоте 2187,5 Гц
«ФОН»: представляет собой пассивный режим (генератор не используется) для поиска переменного магнитного поля в звуковом диапазоне частот, источником которых являются радиотрансляционные сети и силовые кабели с током промышленной частоты.
Индикация обнаружения трассы выполняется с помощью звуковых сигналов (задействуются головные телефоны и встроенный излучатель), а также визуально.
Может работать с любыми трассоискателями до 30 кГц. Имеет широкий диапазон частот - от 250 Гц до 30 кГц. Встроенный индуктор излучает сигнал на рабочих частотах 6 и 26 кГц.
