VIAVI JD720C- анализаторы антенно-фидерных устройств (АФУ)

Техническое описание анализаторов АФУ JD720C

VIAVI JD720C - это линейка портативных анализаторов антенно-фидерных устройств (АФУ) от американского производителя Viavi Solutions, ранее известного под брендом VIAVI, одного из крепнейших в мире произвоителей приборов для диагностики беспроводных сетей связи.

Анализаторы АФУ VIAVI JD720C предназначенные для решения проблем, возникающих в антенной системе, фидере и разъемах базовых. Диагностика этих элементов базовой станции, проверка согласованности фидера с антенной и работоспособности сети на данном участке играет ключевую роль в успешном запуске и функционировании всей сети. Анализаторы АФУ серии JD720C обладают полным спектром измерительных функций включая КСВ, тестирование на затухание отражения, измерение расстояния до неоднородности (DTF), определение потерь в кабеле. Анализатор может также выполнять измерения РЧ-компонентов, включая входящее усиление или потери, изоляцию антенны, работу модулей TMA и проверку устройств, например, дуплексеров.

В случае применения технологии FTTA (Fiber To The Antenna), анализаторы АФУ JD720C могут проверить оптический кабель с помощью цифрового оптического микроскопа P5000i и определять оптическую мощность с помощью измерителей оптической мощности MP-60A и MP-80A. Это позволяет проводить тестирование АФУ базовой станции по всем параметрам с учетом различных компонентов, установленных на базовой станции.

7-дюймовый цветной сенсорный дисплей, рускоязычное меню и удобный интерфейс делают работу с анализаторами очень комфортной. Программное обеспечение Viavi Solutions позволяет проводить анализ результатов измерений и формировать отчеты.

Линейка JD720C состоит из 4х моделей:

JD723C

JD724C

JD725C

JD726C

100 МГц - 2.7 ГГц

Один порт

5 МГц - 4 ГГц

Один порт

5 МГц - 4 ГГц

Два порта

5 МГц - 6 ГГц

Два порта

Базовый функционал VIAVI JD720C

Измерение отраженных сигналов – КСВ, обратные потери;
Измерение расстояния до неоднородности – КСВ, обратные потери;
Определение потерь в кабеле, однопортовые и двупортовые измерения;*
Измерение фазы, однопортовые и двупортовые измерения;*
Построение диаграмм Смита для отображение импеданса кабеля и антенной системы;
Режим двойного экрана (Dual Screen);
Масштабирование результатов измерений (Zoom Zones).

* Двупортовые измерения доступны только для моделей JD725C и JD726C.

Дополнительные опции к VIAVI JD720C

Генератор немодулированного сигнала высокой мощности;*
Измерение РЧ пиковой и средней мощности сигнала (требует РЧ-датчик);
Измерение оптической мощности (требует измеритель оптической мощности MP-60A или MP-80A);
Проверка оптических коннекторов (требует микроскоп P5000i).

* Доступно только для моделей JD725C и JD726C.

Ключевые особенности VIAVI JD720C

Единый измерительный прибор для тестирования АФУ и оптичесих кабелей;
Выполнение тестирования в автоматическом режиме с помощью TestWizard;
Обнаружение деградации сигнала c функцией наложения трассировок Trace Overlay;
Быстрая и точная калибровка с помощью функции EZ-Cal™;
Измерение мощности РЧ и оптической мощности при помощи внешних датчиков;
Проверка оптоволокна с индикацией результатов «PASS/FAIL» при помощи оптического микроскопа P5000i;
Три зоны увеличения для подробного анализа на многочастотных полосах;
Защита порта РЧ до 40 дБм (10 Вт);
Автоматическое сохранение событий, параметры которых превышают заданные ограничения;
Дистанционное управление по Bluetooth и Wi-Fi;
Формирование отчетов в формате PDF/HTML;
Использование облачного сервиса StrataSync™ для управления оборудованием с целью уменьшения затрат;

Программное обеспечение

JDRemote (ZIP, 16.07MB) – ПО для удаленного контроля и мониторинга JD720C, JD740A и JD780A через USB, Ethernet или Bluetooth
JD Power Meter (ZIP, 7.84MB) – ПО измерения мощности для JD720C на ПК
JDViewer (ZIP, 13.60MB) – ПО для просмотра результатов измерений на ПК для JD720C, JD740A и JD780A

Видеообзор

Комплекты VIAVI JD720C

JD723CB001	Комплект 1: JD723C(100-2700МГц), калибр. набор N-типа, вч. кабель N-типа 3м Анализатор АФУ VIAVI JD723C, калибровочный комплект (N), РЧ-кабель 3м (N), адаптер питания AC/DC , LAN кабель, кабель USB A на Mini B, флеш-карта USB 1GB, адаптер питания DC от автомобильного прикуривателя , Li-Ion аккумулятор, мягкий кейс.
JD723CB002	Комплект 2: JD723C(100-2700МГц), калибр. набор D-типа, вч. кабель N-типа 3м, адаптер N(m)-DIN(f) Анализатор АФУ VIAVI JD723C, калибровочный комплект (DIN), РЧ-кабель 3м (N), переходной адаптер N(m) на DIN(f), адаптер питания AC/DC , LAN кабель, кабель USB A на Mini B, флеш-карта USB 1GB, адаптер питания DC от автомобильного прикуривателя , Li-Ion аккумулятор, мягкий кейс.
JD723CB003	Комплект 3: JD723C(100-2700МГц), калибр. набор N+D-типа, вч. кабель N-типа 3м, адаптер N(m)-DIN(f) Анализатор АФУ VIAVI JD723C, калибровочный комплект (N), калибровочный комплект (DIN), РЧ-кабель 3м (N), переходной адаптер N(m) на DIN(f), адаптер питания AC/DC , LAN кабель, кабель USB A на Mini B, флеш-карта USB 1GB, адаптер питания DC от автомобильного прикуривателя , Li-Ion аккумулятор, мягкий кейс.
JD724CB001	Комплект 1: JD724C 5-4000МГц, калибр. набор N-типа, вч. кабель N-типа 3м Анализатор АФУ VIAVI JD724C, калибровочный комплект (N), РЧ-кабель 3м (N), адаптер питания AC/DC , LAN кабель, кабель USB A на Mini B, флеш-карта USB 1GB, адаптер питания DC от автомобильного прикуривателя , Li-Ion аккумулятор, мягкий кейс.
JD724CB002	Комплект 2: JD724C(5-4000МГц), калибр. набор DIN-типа, вч. кабель N-типа 3м, адаптер N(m)-DIN(f) Анализатор АФУ VIAVI JD724C, калибровочный комплект (DIN), РЧ-кабель 3м (N), переходной адаптер N(m) на DIN(f), адаптер питания AC/DC , LAN кабель, кабель USB A на Mini B, флеш-карта USB 1GB, адаптер питания DC от автомобильного прикуривателя , Li-Ion аккумулятор, мягкий кейс.
JD724CB003	Комплект 3: JD724C(5-4000МГц), калибр. набор N+DIN-типа, вч. кабель N-типа 3м, адаптер N(m)-DIN(f) Анализатор АФУ VIAVI JD724C, калибровочный комплект (N), калибровочный комплект (DIN), РЧ-кабель 3м (N), переходной адаптер N(m) на DIN(f), адаптер питания AC/DC , LAN кабель, кабель USB A на Mini B, флеш-карта USB 1GB, адаптер питания DC от автомобильного прикуривателя , Li-Ion аккумулятор, мягкий кейс.

Технические характеристики VIAVI JD720C

Доступные измерения и опции VIAVI JD720C

	JD723C	JD724C	JD725C	JD726C
Измерение отраженных сигналов – КСВ, обратные потери	✔	✔	✔	✔
Измерение расстояния до неоднородности – КСВ, обратные потери	✔	✔	✔	✔
Потери в кабеле, однопортовые измерения	✔	✔	✔	✔
Однопортовое измерение фазы	✔	✔	✔	✔
Измерение диаграммы Смита	✔	✔	✔	✔
Двухпортовые измерения			✔	Опция 002
Двухпортовые измерения фазы			✔	Опция 002
Опция питания по внешней оплетке			Опция 001
Генератор немодулированного сигнала высокой мощности			Опция 005
Измерение ВЧ мощности	✔	✔	✔	✔
Измерение оптической мощности	✔	✔	✔	✔
Проверка оптических коннекторов	✔	✔	✔	✔
Подключение по Bluetooth	Опция 003
Подключение GPS по USB	Опция 004
Подключение по Wi-Fi	Опция 006
Функция TestWizard	Опция 007

Технические характеристики VIAVI JD720C¹

	JD723C	JD724C	JD725C	JD726C
Частота
Диапазон	100 МГц - 2,7 ГГц	5 МГц - 4 ГГц	5 МГц - 4 ГГц	5 МГц - 6 ГГц
Разрешение	10 кГц
Точность	±25 имп./мин при 25 °C
Возраст данных	±5 имп./мин
Точки измерения
	126, 251, 501, 1001, 2001
Скорость измерения
Отражение	< 0,7 мс/точку
Расстояние до неоднородности	< 0,8 мс/точку
Точность измерения
Корректировка направленности	>42 дБ (стандарт.)2 после калибровки OSL
Погрешность отражения	±(0,3 + \|20log (1+10-EP/20)\|) (стандарт.) EP = Направленность – измеренные обратные потери
Корректировка направленности	>38 дБ (стандарт.) после калибровки EZ-Cal
Погрешность отражения	≤4 ГГц, ±(0,3 + \|20log (1 + 10-EP/20)\|) (стандарт.) EP = Направленность – измеренные обратные потери >4 ГГц, ±(1 + \|20log (1 + 10-EP/20)\|) (стандарт.) EP = Направленность – измеренные обратные потери
Выходная мощность
Высокая	0 дБм (номинал)		0 дБм (номинал)
Низкая			-30 дБм (номинал)
Максимальный уровень на входе
Средняя мощность при непрерывной работе	+25 дБм (номинал)
Постоянное напряжение	±50 В постоянного тока
Помехозащищенность
На канале	+15 дБм (номинал)		+17 дБм (номинал)
На частоте	+5 дБм (номинал)		+10 дБм (номинал)
	JD723C	JD724C	JD725C	JD726C
Измерения
Отражение
Диапазон КСВ	от 1 до 65
Разрешение	0,01
Диапазон обратных потерь	от 0 до 60 дБ
Разрешение	0,01 дБ
Расстояние до неоднородности
Диапазон КСВ по вертикали	от 1 до 65
Разрешение	0,01
Диапазон обратных потерь по вертикали	от 0 до 60 дБ
Разрешение по вертикали	0,01 дБ
Диапазон по горизонтали	От 0 до (# точек измерений – 1) x разрешение по горизонтали Максимум = 1500 м
Разрешение по горизонтали	(1,5 x 108) x (VP)/дельта VP = Скорость распространения дельта = частота окончания – частота начала (Гц)
Потери в кабеле (1 порт)
Диапазон	от 0 до -30 дБ
Разрешение	0,01 дБ
Однопортовая фаза
Разрешение	от –180 до +180°
Диаграмма Смита
Разрешение	0,01°
	JD725C		JD726C
Двупортовая передача
Выходная мощность
Высокая	0 дБм (типичный)
Низкая	-30 дБм (типичный)
Скорость измерения
Вектор	< 1,3 мс/точку
Динамический диапазон
Вектор	от 5 МГц до 3 ГГц: 80 дБ при среднем 5 от 3 ГГц до 6 ГГц: 75 дБ при среднем 5
Измерения
Входящие потери/усиление
Диапазон	от -120 до +100 дБ
Разрешение	0,01 дБ
Двупортовая фаза
Диапазон	от –180° до +180°
Разрешение	0,01°
Сепаратор питания по кабелю
Напряжение
Диапазон напряжения	от +12 до +32 В
Разрешение напряжения	1 В
Ток	250 мА при +32 В, 500 мА при +12 В
Генератор немодулированного сигнала высокой мощности
Выходная мощность
Диапазон	от 5 МГц до 4 ГГц, от –30 до +10 дБм		от 5 МГц до 4 ГГц, от –30 до +10 дБм от 4 ГГц до 6 ГГц, от –30 до +5 дБм
Шаг	1 дБ
Точность	±1,5 дБ (от 20 до 30°C)
	JD723C	JD724C	JD725C	JD726C
Подключение по Bluetooth®
	Персональная сеть (PAN)
	Интерфейс профиля передачи файлов (FTP)
Дистанционное управление через web	Internet Explorer, Chrome, Safari
WiFi-подключение
Тип интерфейса	Карта LAN USB
Стандарт интерфейса	IEEE 802.11 b/g/n
Дистанционное управление через web	Internet Explorer, Chrome, Safari
Подключение GPS по USB
GPS-позиционирование	Отображение широты и долготы на экране
Индикатор	Хранение значений широты и долготы с трассировками
Интерфейс	USB 2.0

Технические характристики измерения мощности

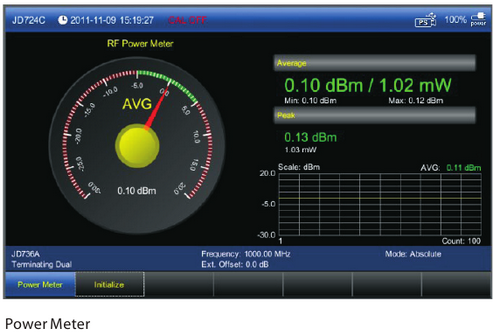

Измеритель РЧ-мощности (Стандарт)
Диапазон отображения	от –80 до +120 дБм
Диапазон смещения	от 0 до 60 дБ
Разрешение	0,01 дБ или 0,1 x W (x = m, u, p)
Внешние измерительные преобразователи мощности
Направленный измерительный преобразователь мощности	JD731B		JD733A
Диапазон частоты	от 300 МГц до 3,8 ГГц		от 150 МГц до 3,5 ГГц
Динамический диапазон	от 0,15 до 150 Вт (средняя) от 0,1 до 50 Вт (средняя)		от 4 до 400 Вт (пиковая) от 0,1 до 50 Вт (пиковая)
Тип разъема	Тип N (гнездо) на обоих концах
Тип измерения	Прямая/обратная средняя мощность, прямая пиковая мощность, КСВ
Точность	±(4% считывания + 0,05 Вт) ^3,4
Поглощающий измерительный преобразователь мощности	JD732B	JD734B		JD736B
Диапазон частоты	от 20 МГц до 3,8 ГГц
Динамический диапазон	от –30 до +20 дБм
Тип разъема	Тип N (штекер)
Тип измерения	Средний	Пиковый		Средний и пиковый
Точность	±7%³
Измеритель оптической мощности (стандарт)
Диапазон отображения	от –100 до +100 дБм
Диапазон смещения	от 0 до 60 дБ
Разрешение	0,01 дБ или 0,1 мВт
Внешние измерители оптической мощности
	MP-60A		MP-80A
Диапазон длин волн	от 780 до 1650 нм
Макс. допустимый уровень на входе	+10 дБм		+23 дБм
Входной разъем	Универсальный 2,5 и 1,25 мм
Точность	±5%

1. Технические характеристики анализаторов серии JD720C соответствуют следующим условиям применения:

• Кабельные и антенные измерения осуществляются после настройки по стандарту OSL

• Прибор работает в период действия калибровки

• Данные без допуска считаются стандартными значениями

Типичное значение: Ожидаемая работа прибора при температуре от 20 до 30 °C в течение 15 минут. Номинальное значение: Общий, описательный термин или параметры.

2. Использование рекомендуемых калибровочных наборов. Доступно только для версий серий KR31659001 и более поздних серий.

3. Немодулированный сигнал при 25 °C ±10°C.

4. Прямая мощность.

Общая информация

	JD723C	JD724C	JD725C	JD726C
РЧ-вход
Разъем	н/д		Разъем типа N (гнездо)
Импеданс	н/д		50 Ом (номинал)
Пик напряжения	н/д		> +25 дБм, > ±50 В пост. тока
Отражение/РЧ-выход
Разъем	Разъем типа N (гнездо)
Импеданс	50 Ом (номинал)
Пик напряжения	> +40 дБм, > ±50 В пост. тока (номинал)
Подключение

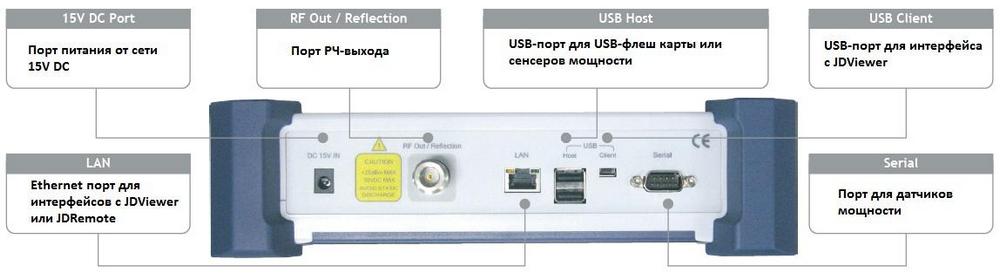

Интерфейсы	USB хост¹: Тип A, 2 порта; USB-клиент²: Mini B, 1 порт; LAN: RJ45, 10/100Base-T; Последовательный интерфейс: 9-контактн. D-SUB штекер³
Дисплей
Тип	Резистивный сенсорный экран
Размер	7-дюймовый жидкокристаллический прозрачно-отражающий экран с подсветкой
Разрешение	800 х 480
Питание
От сети переменного тока	от 100 до 250 В (от 50 до 60 Гц, 1,2 A)
От аккумулятора	10,8 В, 7800 мA/ч (LiON)
Время работы от аккумулятора	>7,5 ч (типичный)		>5,5 ч (стандарт.)при выключенном сепараторе питания, >3 ч при включенном сепараторе питания (макс.)
Хранение данных
Внутреннее⁵	Минимум 130 Мбайт		Минимум 500 Мбайт
Внешнее⁶	Ограничено емкостью USB флеш-накопителя
Условия окружающей среды
Рабочая температура	от 0 до 40 °C
Температура хранения⁷	от -40 до 70 °C
Максимальная влажность	95% относительной влажности (без конденсата)
Вес и размер (с аккумулятором)
Размер (Ш x В x Г)	260 x 190 x 60 мм
Вес	2,35 кг		2,50 кг

1. Возможность подключения флэш-накопителя, датчика мощности, P5000i, адаптера Bluetooth, карты WiFi LAN или GPS приемника.

2. Для подключения к ПК/ноутбуку для передачи данных.

3. Для JD72450551/JD72450552.

4. От 20 до 85% относительной влажности, хранить комплект аккумуляторов в условиях низкой влажности; длительное воздействие температур свыше 45 °C может привести к существенному ухудшению производительности и срока службы батареи.

5. До 3800 графиков (JD723C/JD724C) и 21000 графиков (JD725C/JD726C).

6. Поддерживает запоминающие устройства, совместимые с USB 2.0.

7. Без блока аккумуляторов.

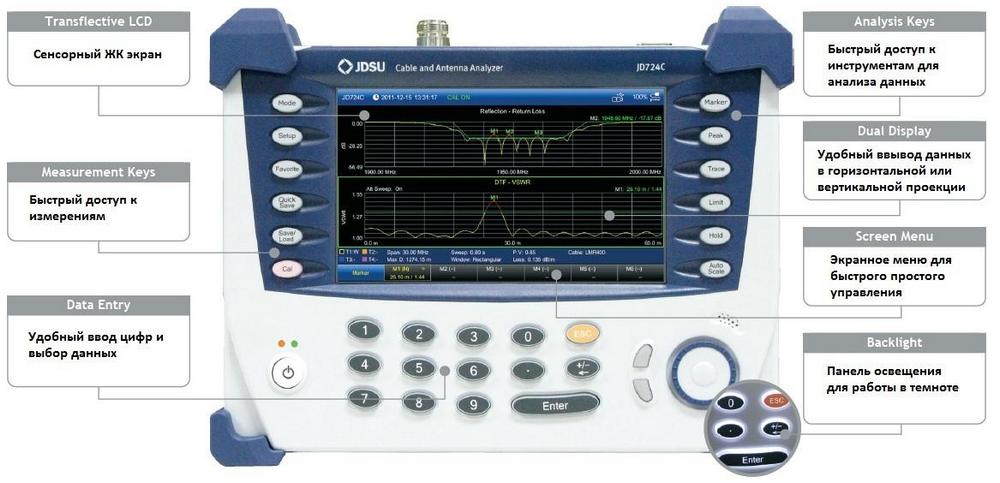

Основные функции анализаторов АФУ VIAVI JD720C

Сферы применения анализаторов АФУ VIAVI JD720C

Проверка антенно-фидерных систем (АФУ) базовых станций;
Тестирование распределенных радиосистем с РЧ и оптическими линиями;
Проверка распределенных антенно-фидерных систем (DAS);
Тестирование антенны NFC (оборудование радиочастотной идентификации и безопасности).

Опции и аксессуары VIAVI JD720C

Для апгрейда имеющегося анализатора JD723C, JD724C или JD725A необходимо заказывать опции с кодом содержащим JD720CU. Информация по данным опциям запрашивается по телефону.

Опции

JD720C002

Опция оптического измерителя мощности для JD723C, JD724C (требует USB измеритель

мощности MP-60A или MP-80A

JD720C001

Опция РЧ измерителя мощности для JD723C, JD724C (требует РЧ датчики мощности)

Стандартные аксессуары

JD72050541	Мягкий кейс для JD723C, JD724C, JD725A
JD72350542	Жесткий кейс для JD723C, JD724C, JD725A
GC72450523	Адаптер питания 12V DC от автомобильного прикуривателя
GC72450522	Адаптер питания AC/DC
GC72450521	Аккумулятор Li-ion
GC72450536	Кабель USB A на MINI B, 1.8м
G710550335	Кабель LAN, 1.5м
GC72450518	Флеш-карта USB 1G

Калибровочные наборы

JD72450509	Калибровочный набор Y, N(m), DC на 4 ГГц, 50 Ом
JD72450510	Калибровочный набор Y, DIN(m), DC на 4 ГГц, 50 Ом

Радиочастотные кабели

G710050530	РЧ кабель, DC на 18 ГГц, N(m) на N(m), 1м, 50Ом
G710050531	РЧ кабель, DC на 18 ГГц, N(m) на N(f), 1.5м, 50Ом
G710050532	РЧ кабель, DC на 18 ГГц, N(m) на N(f), 3м, 50Ом

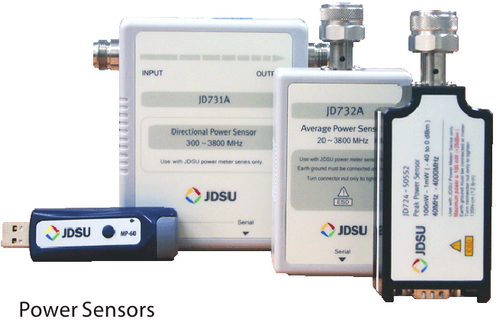

Радиочастотные датчики мощности

JD731B	Направленный датчик мощности, 300 – 3800 МГц, средние измерения 0.15 – 150 Вт, пиковые измерения 4 – 400 Вт
JD733A	Направленный датчик мощности, 150 – 3500 МГц, средние и пиковые измерения 0.25 – 50 Вт
JD732A	Терминирующий датчик мощности, средние измерения, 20 – 3800 МГц, -30 - +20 дБм
JD734A	Терминирующий датчик мощности, пиковые измерения 20 – 3800 МГц, -30 - +20 дБм
JD736A	Терминирующий датчик мощности, средние и пиковые измерения 20 – 3800 МГц, -30 - +20 дБм
JD72450551	Терминирующий датчик мощности, средние измерения, 40 – 3000 МГц, -30 - 0 дБм
JD72450552	Терминирующий датчик мощности, пиковые измерения, 40 – 4000 МГц, -40 - 0 дБм

Оптические измерители мощности

JD-MP-60A	USB измеритель оптической мощности VIAVI MP-60 (2.5&1.5мм)
JD-MP-80A	USB измеритель оптической мощности VIAVI MP-80 (2.5&1.5мм)

Адаптеры

G710050571	Адаптер N(m) - DIN(f), DC на 4 ГГц, 50 Ом
G710050572	Адаптер DIN(m) - DIN(f), DC на 4 ГГц, 50 Ом
G710050573	Адаптер N(m) - SMA(f), DC на 18 ГГц, 50 Ом
G710050574	Адаптер N(m) - BNC(f), DC на 1.5 ГГц, 50 Ом
G710050575	Адаптер N(f) - N(f), DC на 4 ГГц, 50 Ом
G710050576	Адаптер N(M) - DIN(M), DC на 4 ГГц, 50 Ом
G710050577	Адаптер N(f) - DIN(f), DC на 4 ГГц, 50 Ом
G710050578	Адаптер N(f) - DIN(m), DC на 4 ГГц, 50 Ом
G710050579	Адаптер DIN(f) - DIN(f), DC на 4 ГГц, 50 Ом
