Elektronika EDA 10 - анализатор интерфейсов передачи данных

Elektronika EDA 10 - анализатор интерфейсов передачи данных

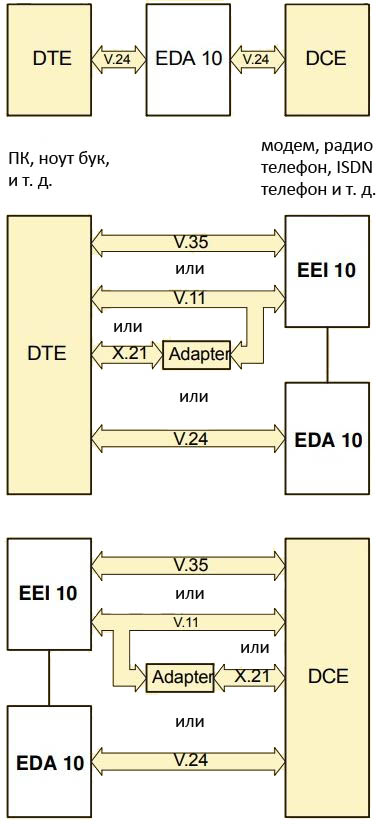

Elektronika EDA 10 - анализатор интерфейсов передачи данных (Datacom). Он применяется в ходе инсталляции и эксплуатации оборудования передачи данных и поиске неисправностей в синхронных и асинхронных системах. Elektronika EDA 10 способен контролировать и реконфигурировать сигналы в цифровых интерфейсах V.24, V.35, V.11, X.21 между DCE (оборудование передачи данных) и DTE (терминальное оборудование пользователя).

Особенности анализатора Elektronika EDA 10

  • тестирования интерфейса V.24.
  • V.35, V.11, X.21 внешние интерфейсы (опция ELK-EEI 10).
  • имитация DTE или DCE.
  • бит и байт- ориентированный синхронный или асинхронные режимы.
  • функции BER- теста, мониторинга, трансляции, таймирования, автоматической конфигурации.
  • пять видов кодирования/декодирования данных.
  • индикация состояния линии связи.
  • анализ результатов BER-теста, по Рекомендации МСЭ-T G.821
  • хранение установок и результатов.
  • распечатка результатов.
  • возможность прерывания цепей.
  • дистанционное управление по стыку RS232C.
  • индикация LED линейных сигналов и мониторинг линии.

Технические характеристики Elektronika EDA 10

Параметр Значение
Интерфейс
Основной интерфейс V.24
Данные
Скорость 50 бит/сек. до 64 кбит/сек., с разрешением 1 бит/сек.
Кодирование/Декодирование NRZ, NRZI, биполярная единица, биполярный нуль, манчестерский
Виды измерений
BER тест
  • ошибки по блокам (BLER)
  • битовые ошибки (BER)
  • анализ результатов теста по рекомендации G.821
  • Детектирование сигналов тревоги
    • при ошибках
    • потере данных
    • потере синхронизации
    • потере питания
  • Тестовые последовательности
    • полярные (нормальные или инвертированные): PRBS 6, PRBS 9, PRBS 11, PRBS 15, QBF (только асинхронная)
Мониторинг. Характеристика кодов:

5 бит/слово...Baudot (МСЭ-Т 2)

7 бит/слово...ASCII (МСЭ-Т 5)

8 бит/слово...ASCII (МСЭ-Т 5), EBCDIC

Трансляция
  • Тестовая последовательность
  • Определяемая пользователем последовательность
Тайминг Сигналы: RTS, DTR, CTS, DCD, DSR, любой контролируемый сигнал (MON)
Автоматическая конфигурация до 20 кбит/сек.
Дисплей
Графика 128 х 128 точек, LCD
Светодиоды
  • Все состояния линии определены (ноль, один, 3 состояния)
  • Данные, синхросигнал, цепи управления;
  • Монитор; DTE или DCE
Соединители
V.24 интерфейс 25-контактный D-sub
RS232C 9-контактный D-sub
Внешние интерфейсы 15-контактный D-sub (3 х 5 штырьков)
Прерывание цепей
Миниатюрные переключатели позволяют прервать каждую индивидуальную цепь (за исключением сигнала земли, 102). Испытательные гнезда размещаются вдоль каждой стороны прибора и разрешают доступ к каждой цепи интерфейса, как на DCE так и на DTE сторонах
Питание
Аккумулятор встроенный блок
Время работы от заряженного аккумулятора 4 часа (при работе от сети переменного тока, аккумуляторы заряжаются автоматически)
Питание от внешнего источника постоянного тока 12 - 16 В, 600 мА (адаптер EEI 10 - опция)
EEI 10 (Внешние интерфейсы для EDA10)
V.35 интерфейс светодиоды DTE или DCE
V.11 интерфейс
  • Режим работы: завершенный или незавершенный
  • светодиоды: DTE или DCE
X.21 выделенный режим Выделенный режим (точка-точка) как определено в X.21, 15 конт. адаптеры подключен к V.11 интерфейсу
Соединители (разъемы)
V.35 интерфейс 34-контактный, прямоугольный
V.11 интерфейс 15-контактный D-sub (3 х 5 штырьков)
Общие данные
Температура эксплуатации от 0 до  +50° C
Температура хранения и транспортировки от -20 до +70° C
Габариты 200 x 100 x 40 мм
Вес EDA 10 0.7 кг
Вес EEI 10 0.4 кг



Опции и аксессуары к анализатору Elektronika EDA 10

Код по каталогу Наименование
ELK-EEI 10 Интерфейсы EEI 10 для EDA 10
ELK-Y107-342 Удлинитель
ELK-Y107-343 Шнур питания
ELK-Y107-344 37/15 адаптер для X.21 DTE
ELK-Y107-345 37/15 адаптер для X.21 DCE
ELK-Y107-351 Комплект коннекторов
