VIAVI MTS-6000AV2 - модульная платформа с одним слотом для установки измерительного блока. Используется для диагностики городских и магистральных оптических сетей. В зависимости от комплектации, система будет выполнять функции оптического рефлектометра, анализатора спектра CWDM/DWDM с поддержкой ROADM, тестировать хроматическую (CD) и поляризационно-модовую дисперсию (PMD). Также предусмотрены модули для измерений транспортных потоков на скоростях передачи данных до 100 Гбит/с: E1, PDH, SONET/SDH, Ethernet, FiberChannel, OTN.

MTS-6000A V2 может быть оснащена измерителем мощности (PM), визуальным локатором повреждений (VFL), видеомикроскопом для контроля чистоты торцов оптических коннекторов и переговорным устройством (TS). Кроме того, предусмотрено большое количество дополнительных программных опций.

Богатый выбор измерительных модулей и опций, дают прекрасную возможность собрать систему именно под Ваши задачи. Правильно подобранный инструмент значительно упростит рабочий процесс и оставит время для других, не менее важных дел.

Соберите измерительную систему MTS-6000AV2 под Ваши задачи:

Шаг №1. Закажите одну из платформ - MTS-6000AV2S (сенсорный экран) или MTS-6000AV2M (улучшенный сенсорный экран высокой точности).

Шаг №2. Закажите держатель для модулей. Этот конструктивный элемент необходим для соединения платформы с измерительным модулем.

Шаг №3. Закажите модуль для тестирования, который будет решать именно Ваши задачи.

Шаг №4. Выберите дополнительные опции. Опции не являются обязательными для работы системы и модуля, тем не менее, правильно подобранные дополнения, помогут быстрее справляться с поставленной задачей.

№1. Платформа

№2. Держатель модуля

№3. Измерительный модуль

JD-EM6000AV2S
JD-EM6000AV2M

JD-E6100

JD-E6100 позволяет установить 1 модуль:

JD-E6300

JD-E6300 позволяет установить 1 модуль:

Транспортный модуль MSAM до 10G
Транспортный модуль SCAM до 100G

Базовая модульная платформа Viavi MTS-6000AV2
Базовая платформа MTS-6000 с сенсорным экраном	JD-EM6000AV2S
Базовая платформа MTS-6000 с сенсорным экраном высокой точности	JD-EM6000AV2M
Держатель для измерительного модуля
Держатель под 1 оптический модуль OTDR, CD, PMD, OSA (включает стандартный аккумулятор и AC/DC адаптер)	JD-E6100
Держатель под 1 транспортный модуль Ethernet, SONET/SDH, Fiber Channel, OTN (включает аккумулятор повышенной мощности и AC/DC адаптер)	JD-E6300
Опции для платформы MTS-6000 (аппаратные - заказываются одновременно с платформой)
Опция Wi-Fi*	JD-E60V2WIFI
Опция Bluetoth*	JD-E60V2BLUE
Опция жесткого диска 100 GB SATA (требуется для транспортных приложений)*	JD-E60V2HDISK
Опция измерителя мощности (PM)*	JD-E80EPM
Опция измерителя мощности (PM) и визуального локатора повреждений (VFL)*	JD-E80EPMVFL
Опция SLM - интеллектуальная рефлектометрия*	JD-ESMARTFTTA-6KV2
Видеомикроскоп P5000i для контроля чистоты коннекторов и портов FC, SC, ST, LC	JD-EDFSCOPE5KI
* Данные опции встраиваются в платформу аппаратно в процессе производства и должны заказываться одновременно с платформой.

OTDR. Модули оптического рефлектометра для MTS-6000AV2 (Важно: для установки модуля требуется держатель JD-E6100)
Длина волны, нм	Источник излучения Измеритель мощности	Динамический диапазон, дБ	Ширина импульса	Мертвая зона, м (события/потери)	Код для заказа
850/1300 1310/1550		24 / 24 40 / 40	1 нс-20 мкс 3 нс-20 мкс	0.25 / 2 0.6 / 2	JD-E8146A
1310/1550	+	41 / 40	5 нс-20 мкс	0.65 / 2	JD-E8126B
1310/1550	+	45 / 44.5	2 нс-20 мкс	0.6 / 2	JD-E8126C
1310/1550	+	50 / 50	2 нс-20 мкс	0.5 / 2.5	JD-E8126D
1310/1550 1650 с фильтром	+	45 / 45 / 43	2 нс-20 мкс	0.6 / 2	JD-E8138C-65
850/1300 1310/1550/1625		24 / 24 40 / 40 / 40	1 нс-20 мкс 3 нс-20 мкс	0.25 / 2 0.6 / 2	JD-E8156A
1550		44.5	2 нс-20 мкс	0.6 / 2	JD-E8115C
1550		50	2 нс-20 мкс	0.5 / 2.5	JD-E8115D
1310/1550/1625	+	41 / 40 / 40	5 нс-20 мкс	0.65 / 2	JD-E8136B
1310/1550/1625	+	45 / 45 / 44	2 нс-20 мкс	0.6 / 2	JD-E8136C
1310/1550/1625	+	50 / 50 / 50	2 нс-20 мкс	0.5 / 2.5	JD-E8136D
1550/1625		50 / 50	2 нс-20 мкс	0.5 / 2.5	JD-E8129D-62
1310/1490/1550	+	45 / 44.5 / 45	2 нс-20 мкс	0.6 / 2	JD-E8139C
1625 с фильтром		44	2 нс-20 мкс	0.6 / 2	JD-E81162C
1625 с фильтром		50	2 нс-20 мкс	0.5 / 2.5	JD-E81162D
1650 с фильтром		43	2 нс-20 мкс	0.6 / 2	JD-E81165C
1650 с фильтром		48	2 нс-20 мкс	0.5 / 2.5	JD-E81165D

OSA. Модули анализатора оптического спектра (Важно: для установки модуля требуется держатель JD-E6100)
Анализатор спектра OSA-110M, полировака PC	2304/91.02
Анализатор спектра OSA-110M, полировака APC	2304/91.12
Анализатор спектра повышенной мощности OSA-110H, полировака PC	2304/91.03
Анализатор спектра повышенной мощности OSA-110H, полировака APC	2304/91.13
Анализатор спектра с внутриполосным OSNR OSA-110R, полировака PC	2304/91.04
Анализатор спектра с внутриполосным OSNR OSA-110R, полировака APC	2304/91.14

Технические характеристики модульной платформы VIAVI MTS-6000AV2

Дисплей	8" дюймов TFT цветной сенсорный экран, LCD 800x600
Интерфейсы	USB 2.0 - 2 шт. Mini-USB 2.0 RJ45 LAN 10/100/1000 Mbps RS422 Bluetooth (опция) WiFi 802.11 b/g/n (опция) Аудио выход Интерфейс micro SD
Внутренняя память	2GB (128MB для хранения)
Источник питания
Батарея	Батарея LiON
AC/DC адаптер	Вход 100–240 V, 50–60 Hz, Выход 19 V DC/4.7 A
Габариты
Платформа с держателем 6100 и батареей	290 x 188 x 97 мм (11.5 x 7.4 x 3.8 дюймов)
Вес
Платформа (без модуля и батареи)	2.4 кг (5.3 lb)
Платформа (с держателем 6100 и батареей)	3.4 кг (7.5 lb)
Условия эксплуатации
Температура работы (без опций)	–20 до +50°C (–4 до 122°F)
Температура работы (с опциями)	0 до +40°C (32 до 104°F)
Температура хранения	–20 до +60°C (–4 до 140°F)
Влажность	0 до 95% без конденсации
Измеритель мощности (опция)
Калиброванные длины волн	850, 1310, 1490, 1550, 1625 нм
Диапазон длин волн	800 до 1650 нм с шагом 1 нм
Точность	±0.2 дБ
Диапазон измеряемой мощности	+10 до –60 дБм
Максимальное разрешение	0.01 дБ/0.01 нВт
Тип коннектора	Универсальный 2.5 мм
Оптический телефон (опция)
Динамический диапазон	45 дБ
Функции	Переговорное устройство, передача данных
Класс лазера	Класс 1
Тип коннектора	Универсальный 2.5 мм
Визуальный локатор повреждений (VFL)
Длина волны	650 нм
Режим излучения	CW, 1 Гц
Класс лазера	Class 2 по стандарту EN60825-1 и FDA21 CFR часть 1040.10

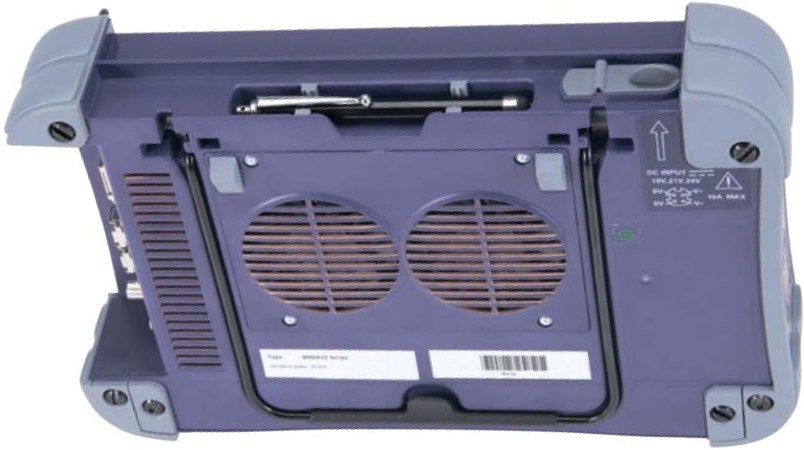

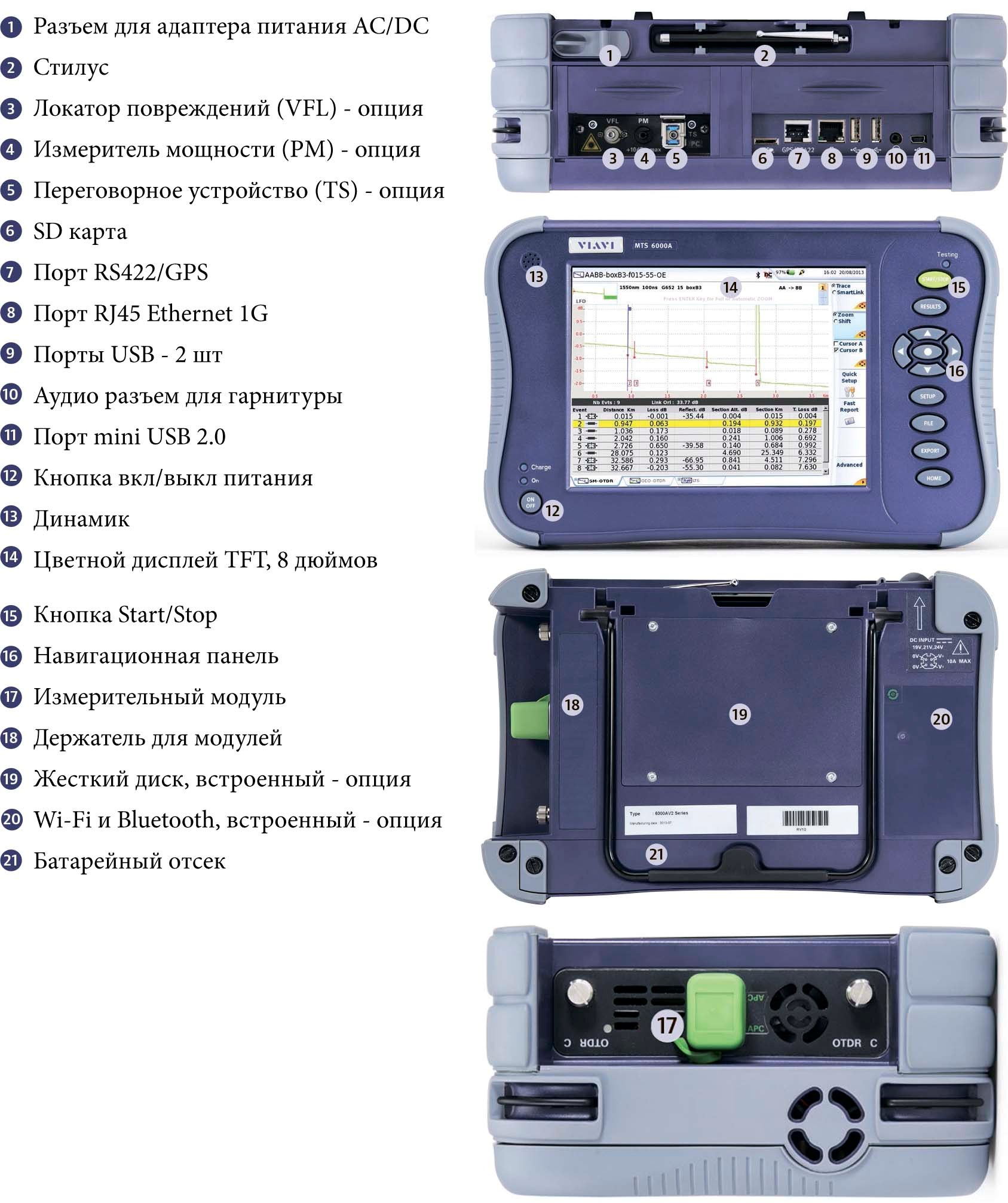

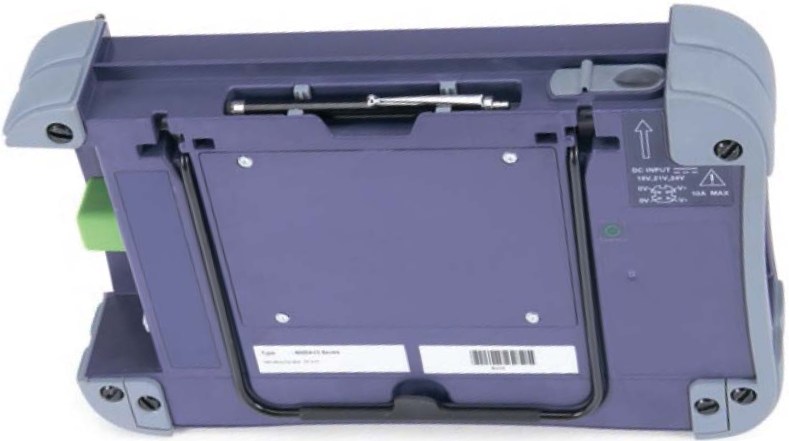

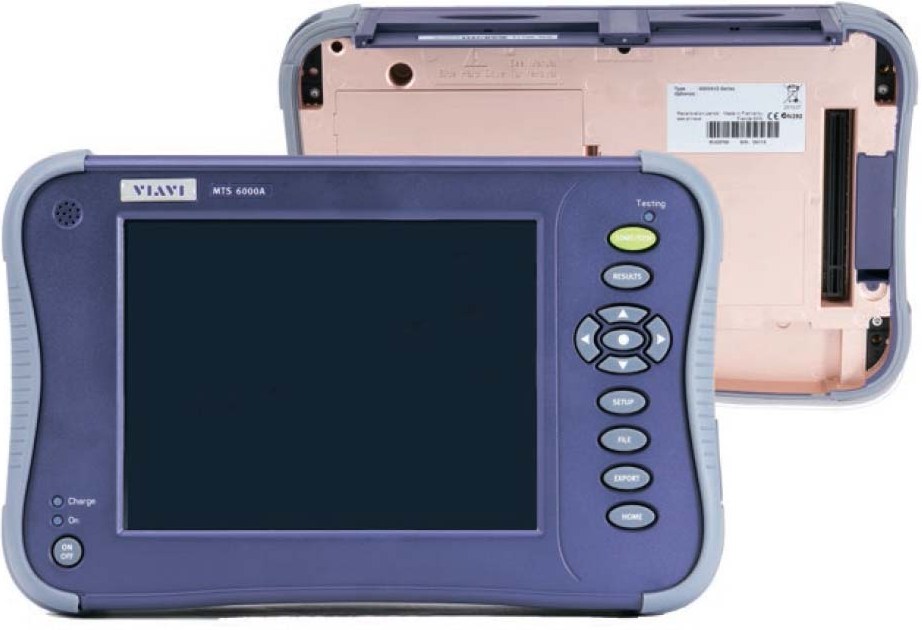

Конструктивное исполнение модульной платформы VIAVI MTS-6000 AV2:

Основные преимущества платформы VIAVI MTS-6000AV2:

Удобство использования и компактный дизайн оптимизируют ваши инвестиции:

Получите непревзойденную гибкость с более чем 100 доступными тестовыми приложениями.
Поставщики услуг выбирают это модульное решение для развертывания сетей 40 G и провеления системных испытаний до 400 G.

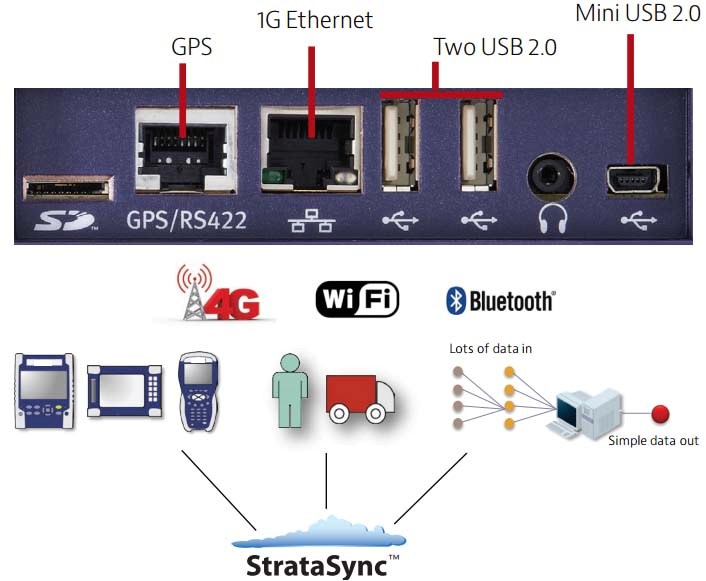

Преимущества облачной технологии управления и хранения данных:

Контроль результатов испытаний с помощью StrataSync ™.
Доступ к облаку через Wi-Fi или 4G LTE.
Привязка GPS-координат к тестам.

Защита инвестиций:

Совместимость с более чем 80 модулями и готовыми к будущим технологиям.
Возможность добавлять нужные приложения в любое время.

Приложения:

Компактное решение для инстраляции, обслуживания и поиска неисправностей оптических сетей.
Проверка оптического разъема и полная характеристика волокна с OTDR, IL, ORL, CD, PMD и AP.
WDM / ROADM с встроенным анализатором спектра (OSA) и OSA с высоким разрешением.
Ethernet 10 Мбит / с - 10 GE (Слои 1-4).
Fibre Channel 1, 2, 4, 8 и 10 G.
Интерфейсы eNode B CPRI и OBSAI fronthaul.
TDM / PDH / SDH / SONET 1,5 Мбит / с - 10 Гбит / с.
OTN (2,7 - 112 Гбит / с).
TrueSpeed тестирвоание пропускной способности RFC 6349 TCP.

Облачный сервис - Ваши инвестиции в будущее:

Используйте StrataSync для настройки и управления результатами тестирования.
Удаленный доступ позволит эксперту быстрее устранить проблемы с Ethernet, WiFi, 4G и LTE.
Привязывайте свои измерения к GPS-координатам.

Используйте новые технологии тестирования сетей:

Быстрая загрузка системы.
Батарея нового поколения с литиевым полимером (LiPoly) увеличивает время автономной работы.
Жесткий диск 100 G SATA позволит хранить тысячи отчетов.
Большой 8" сенсорный экран с высокой контрастностью для работы при ярком освещении.

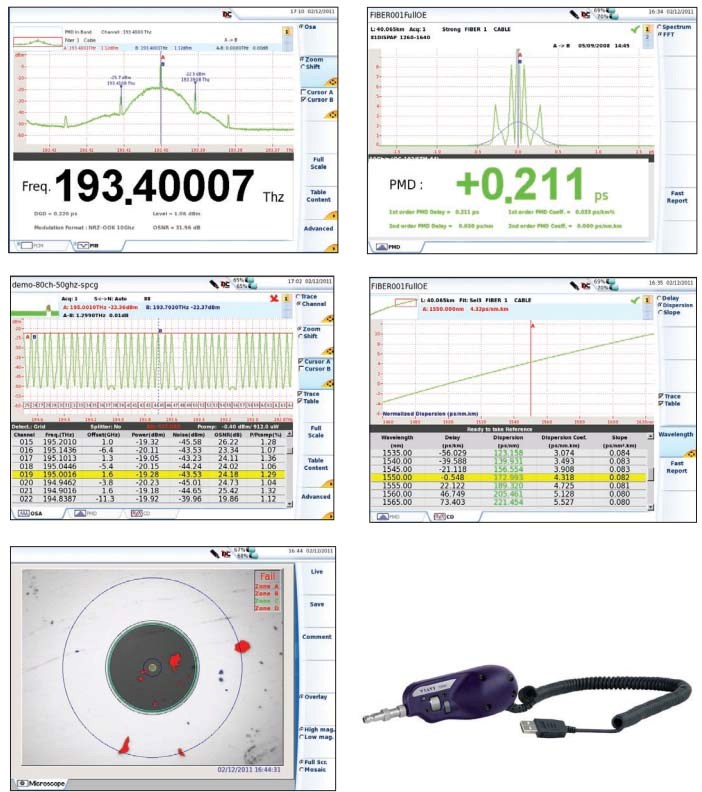

Более 20 приложений для испытаний оптики:

Качество соединительного разъема:

Проверка качества подключения к линии с помощью встроеного анализа PASS / FAIL.
Сертифицируйте сеть на соответствие отраслевым стандартам, или спецификациям IEC.

Дисперсия:

Проверьте пригодность вашей транспортной сети для высокоскоростной передачи данных с помощью модулей для комбинированного тестирования CD, PMD и AP.

WDM / ROADM

Защитите свои инвестиции с помощью модулей анализатора спектра (OSA), поддерживающих все приложения CWDM и DWDM, включая тестирование 40 G / 100 G с новыми типами модуляции.
Измерьте истинный OSNR в сетях ROADM и 40 G с высоким уплотнением каналов.
Анализируйте сигналы WDM 400 G Nyquist с первым полевым анализатором спектра.

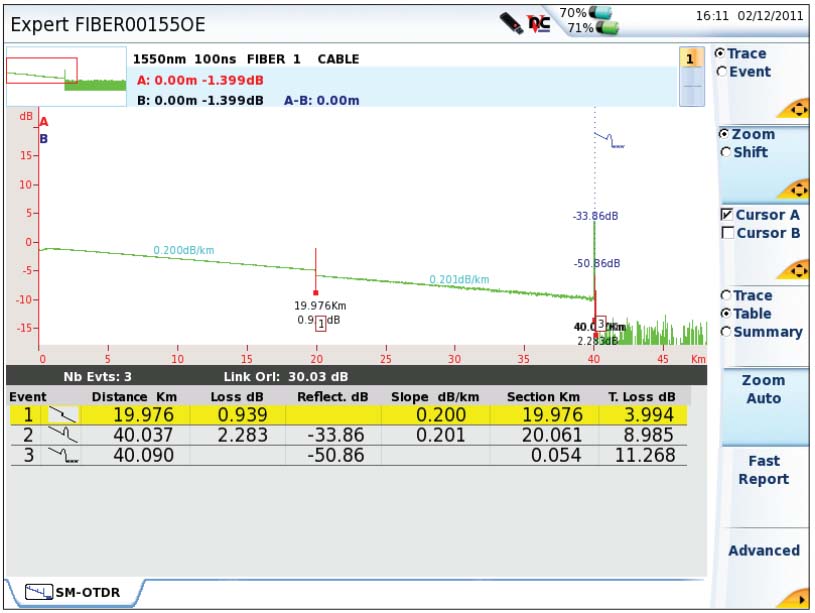

Рефлектометрия (OTDR), Потери (IL) и Затухание суммарных отражений линии (ORL).

Разнообразие рефлектометрических модулей для тестирования пассивных сетей (PON), городских и магистральных линий, а также пригодность оптического волокна для CWDM систем.
Подберите нужные Вам длины волн передачи оптического сигнала.
Проводите многоволновые рефлектометрические измерения для внедрения и обслуживания CWDM.
Выполняйте автоматические двунаправленные тестирования и экономьте время.
Измеряйте потери оптического сигнала (IL), контролируйте суммарные потери всех отражений (ORL) и снимайте рефлектограмму линии (OTDR) с помощью одного модуля и с одного порта без переключений.
