Измеритель спутниковый ПЛАНАР ИТ-082 представляет собой измерительный малогабаритный переносной прибор, который состоит из двух блоков:
- основной блок — модуль базовый МБ-08, который предназначен для индикации, управления, формирования питающих напряжений от аккумуляторов и внешнего источника питания;
- дополнительный сменный измерительный модуль МС-083, который стыкуется с модулем МБ-08 и превращает прибор в телевизионный измеритель, предназначенный для настройки систем приема цифрового или аналогового спутникового телевидения.

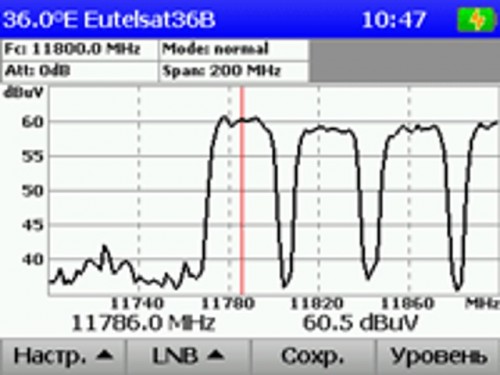

ИТ-082 позволяет позиционировать антенну в режиме анализатора спектра или измерения в точке для одного или одновременно двух конверторов, а так же измерять параметры качества приема цифрового спутникового телевидения.
Особенности ИТ-082:
- малогабаритный и лёгкий;

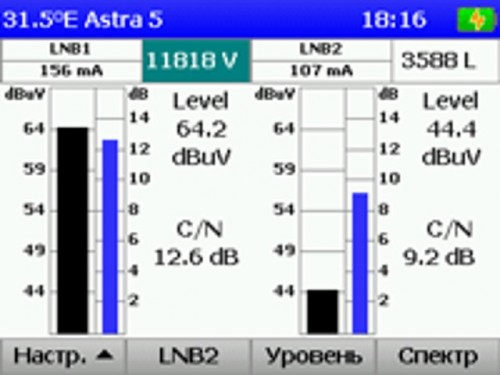

- предусмотрен режим настройки антенны с двойным конвертором;

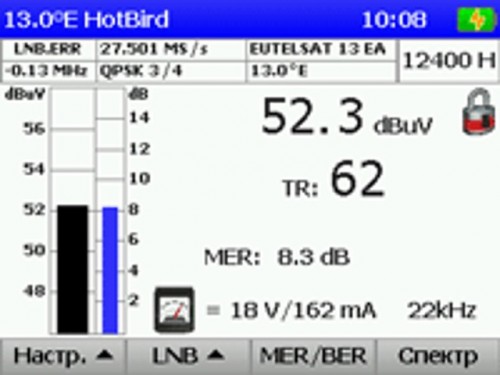

- измерение показателей качества приема – коэффициент ошибок модуляции цифрового потока MER, частоту ошибочных битов BER до и после декодера Витерби;
- режимы измерения «на слух»;

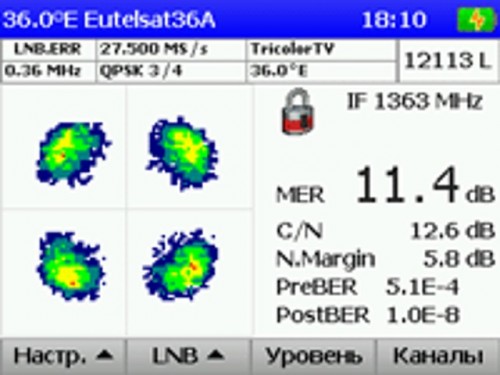

- констелляционная диаграмма позволяет оценить характер шумов канала передачи данных;
- измеритель формирует напряжение питания для спутникового конвертора, а так же поддерживает систему команд DiSEqC в соответствии со спецификацией уровня 2.1;
- режим автоматического определения параметров настройки (частота транспондера, символьная скорость, относительная скорость кодирования, поляризация);

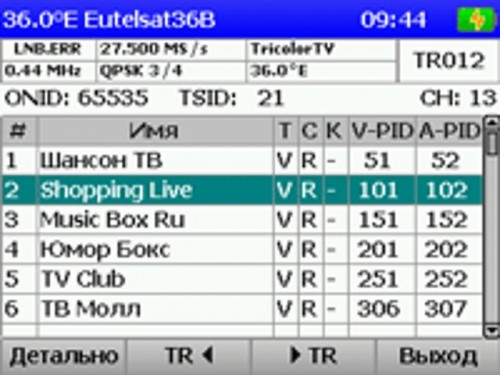

- чтение идентификационных данных: имя сети, орбитальная позиция, названия программ;
- динамическая записная книжка позволяет запомнить:
- до 50-ти страниц профилей LNB,
- до 100 страниц параметров спутников с таблицей транспондеров,
- до 100 страниц реализации спектра,
- до 100 страниц с измеренными параметрами;
- загрузка таблиц параметров спутника с помощью компьютера;
- возможность работы с персональным компьютером для получения дополнительных сервисных режимов;
- обновление программного обеспечения пользователем.

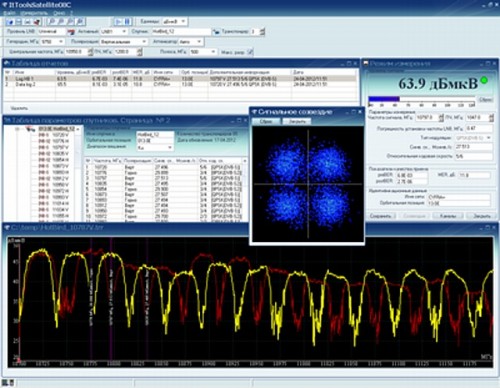

В комплекте с ИТ-082 идет программа для ПК ItToolsSatellite.
Возможности программы ItToolsSatellite:
- измерение уровня и параметров спутникового сигнала;
- просмотр спектра радиосигнала на входе измерителя;
- просмотр констелляционной диаграммы;
- просмотр списка каналов транспондера;
- просмотр и изменение справочника спутников в приборе;
- просмотр и изменение справочника профилей конверторов в приборе;
- просмотр таблицы сохраненных спектров. Документирование и детальный просмотр измеренных спектров;
- просмотр и изменение протокола измерений показателей качества принимаемого сигнала;
- сохранение и работа с локальными копиями справочников и протоколов прибора;
- сохранение и документирование протоколов измерений.
