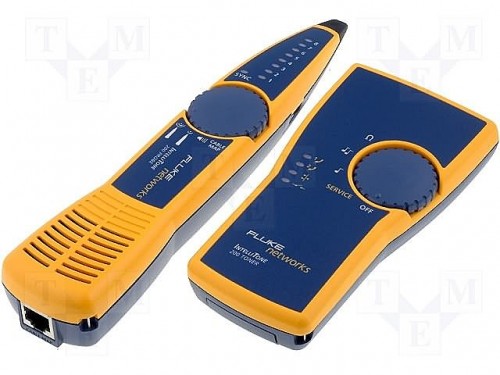

Fluke Networks IntelliTone PRO 200 LAN - тестовый набор. Состоит из тонального генератора и индуктивного щупа, предназначен для трассировки кабеля, идентификации жил и выявления неисправностей в кабельном хозяйстве.
Тональный генератор IntelliTone™ использует более точные методы идентификации и поиска кабеля, а именно цифровую технологию, которая значительно облегчает трассировку и определение кабелей, скрытых в полу, потолке, стенах и жгутах - при этом минимизируя помехи. Преимущество цифровых технологий в скорости, точности и производительности делает аналоговые средства поиска и диагностики кабелей устаревшими при работе в современных сетях передачи данных. Тестовый набор может работать как кабельный тестер для проверки правильности обжима коннекторов RJ45 (модель IntelliTone 200)
Комплект поставки IntelliTone Pro |
IntelliTone Pro 100 | IntelliTone Pro 200 |
Цифровой тональный генератор |
MT-8200-51A |
MT-8200-61A |
Индуктивный щуп IntelliTone Pro |
MT-8200-53A |
MT-8200-63A |
Коаксиальный адаптер F-типа |
Да |
Да |
Коммутационный кабель RJ11 |
1 шт. |
2 шт. |
Коммутационный кабель RJ45 | 1 шт. | 2 шт. |
Тестовые шнуры с разъемами типа «крокодил» |
+ |
+ |
Батарея "крона" 9 В (2 шт) |
+ |
+ |
Ремешок, компакт-диск и краткое руководство пользователя |
+ | + |
.
Общие | Диапазон рабочих температур | 0 ºC 40 ºC |
Диапазон температур хранения | - 20 ºC 60 ºC | |
Относительная рабочая влажность (% без конденсации) | 95% (10 ºC 35 ºC) 75% (35 ºC 40 ºC) |
|
Вибрация | Случайная, 2 гр, 5 Гц - 500 Гц | |
Тряска | 1 м, тест на бросание с модулем и без него | |
Безопасность | EN 610101 1е издание + поправки 1, 2 | |
Высота | 3000 м | |
EMC | EN 613261 | |
Тип батареи и время работы | 9 В щелочная (NEDA 1604A или IEC 6LR61); обычно 20 ч. | |
Области применения | Кабели типа STP и UTP, 75 Ом и 50 Ом коаксиальный кабель,двухжильный кабель,используемый в системах управления, безопасности и общего назначения. Сети передачи данных 10 BaseT или 10/100/1000 BaseT. Услуги телефонных сетей POTS. | |
Генератор тона |
Габариты | 14,1 x 7,5 x 3,2 см |
Дисплей | Светодиодный | |
Управление | Поворотный переключатель | |
Интерфейс генератора | Основной порт RJ-45 для генерирования тона на всех 4 парах кабелей UTP / STP, разъем Fтипа для коаксиальных кабелей, штекерные разъемы (2). | |
Частота генератора | Сигнал IntelliTone: закодированный цифровой сигнал. Аналоговый сигнал SmartTone: 5001200 Гц, 4 типа сигналов | |
Напряжение внутреннего источника (Talk Battery) |
6 В, 600 Вт | |
Выходная мощность | 5 В | |
Защита по напряжению | До 100 вольт | |
Авто-отключение питания | После 2,5 часов бездействия | |
Детектор | Габариты | 22,2 x 4,8 x 3,2 см |
Дисплей | 8 светодиодных индикаторов, индикатор Synch | |
Звук | IntelliTone: звуковые файлы, управляемые микропроцессором и аналоговый тон | |
Управление | Поворотный переключатель, регулятор громкости | |
Детектор тона | Определяет цифровой сигнал IntelliTone Определяет аналоговый сигнал SmartTone (5001200 Гц), а также сигнал других аналоговых генераторов тона |
|
Интерфейс генератора | Антена. Порт RJ-45 для проверки схемы соединения по всем 4 парам кабеля UTP/STP (в моделе MT-8200-63A ) | |
Автоматическое отключение питания | Автоматически отключается после часа бездействия |
Fluke Networks MT-8200-61-TNR - тональный генератор IntelliTone Pro 200 LAN.
Товар не поставляется
Fluke Networks MT-8202-05 - сумка для IntelliTone Pro.
Товар не поставляется
Fluke Networks MT-8203-22 - запасные тестовые шнуры со стандартными разъемами типа “крокодил”
Товар не поставляется
Fluke Networks MT-8203-20 - тестовые шнуры с разъемами типа “крокодил” с иголками для прокола изоляции. Используются с приборами IntelliTone.
Товар не поставляется

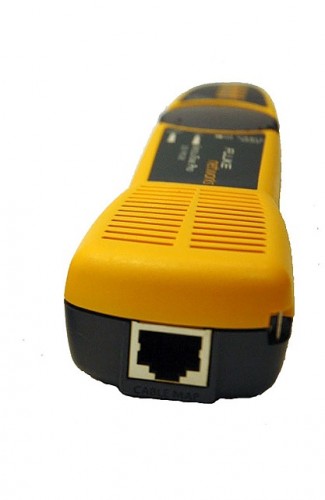

Щуп IntelliTone 200 Probe распознает как аналоговый так и цифровой сигнал. В задней части устройства есть разъем RJ 45, для использования его, как ответной части, при тестировании витой пары на наличие неисправностей совместно с генератором MT-8200-61A или MT-8200-61-TNR.
