Fluke Networks CableIQ - тестер для квалификации

CableIQ - Функции

CableIQ - Инструкция

Fluke Networks CableIQ - тестер для квалификации соединений, поиска и устранения неисправностей в медных кабелях связи. Это устройство позволяет подтвердить, обеспечивает ли существующая линия, достаточную пропускную способность для передачи 10/100/1000 Ethernet или VoIP. Тестер может работать с витой парой, коаксиальным и аудио кабелем. Благодаря встроенному рефлектометру способен измерять длину линии. Прибор поставлется в разных комплектациях, чтоб пользователь мог подобрать комплект именно для его задач: CIQ-100, CIQ-KIT, CIQ-KRQ, FL-CIQ-SVC.

Функциональные возможности Fluke Networks CableIQ:

Связь с компьютером и генерация отчетов
Проверка потенциально возможной скорости линии (10/100/1000 Base-T и VoIP)
Тестирование витой пары, телефонных и коаксиальных кабелей
Определение обрыва, короткого замыкания, перепутанных пар и жил
Измерение длины кабеля и расстояния до повреждения
Идентификация типа соединения 10/100/1000 Base T
Определение наличие Power of Ethernet (PoE)
Определение типа оборудования на дальнем конце (ПК, коммутатор, телефон)
Отображение состояния сетевых устройств
Цифровой и аналоговый генератор для идентификации кабеля или порта*
Тестирование патч-кордов
Индикатор низкого заряда батареи
Защитный резиновый чехол
Совместимость с индуктивными щупами Intelli Tone Probe (щуп есть не во всех комплектах)

* Трассировка и идентификация кабеля возможна при использовании индуктивного щупа IntelliTone Probe (входит не во все комплекты)

Квалификация - определение пропускной способности соединения

При инсталляции сетей Gigabit Ethernet или передаче голоса по IP (VoIP), необходимо

удостовериться, что существующий кабель поддерживает требования пропускной способности. Даже если кабельная проводка уже была сертифицирована, ввиду перемещений, добавлений и изменений структуры, многие соединения могут не работать на желаемых скоростях. CableIQ подтвердит пригодность линии связи для передачи голоса по IP или 10/100/1000 BASE-T. Зная пропускные способности сети до начала модернизации, можно предотвратить длительные простои в будущем, и не тратить время на сложный поиск неисправностей.

Определение повреждений кабеля тестером CableIQ

Тестер имеет встроенный рефлектометр для измерения длины линии. Чтобы проверить состояние линии на наличие неисправностей с помощью CIQ-100, не нужно быть специалистом по работе с сетями. Нужно просто включить переключатель в режим тестирования, и прибор графически отобразит целостность кабель, перепутанные пары, жилы в паре или между парами, короткое замыкание наличие обрыва кабеля или жил и расстояние до повреждения.

Исследование инфраструктуры и маркировка портов

Режим обнаружения CableIQ четко показывает, что находится в дальнем конце кабеля. Вы сможете понять подключен ли он к ПК или Коммутатору, какие скорости поддерживаются портом и направление передачи сигнала. Также можно использовать функцию мигания хаба с рабочего места, чтобы высветить соответствующий индикатор порта коммутатора.

Воспользовавшись удаленными идентификаторами (есть не во всех комплектах), можно определить сразу несколько нужных вам розеток. Эти небольшие устройства имеют индивидуальный порядковый номер и подключаются к розетке пользователя. Подсоединив тестер с другого конца линии, вы сможете идентифицировать нужный выход на патч-панеле.

Тестер имеет встроенный тональный генератор, который совместно со щупом IntelliTone (входит не во все комплекты) служит для трассировки кабеля вдоль стен, отбора проводника из пучка, поиска нужного порта или розетки.

Тестирование динамиков с помощью CableIQ:

При использовании функции тестирования динамиков прибор CableIQ генерирует до 14 различных тонов, чтобы проверить подключенные динамики. Вы с легкостью проверите правильность подключения динамиков, переключаясь между левым и правым динамиком и изменяя фазировку (кабель для тестирования динамиков FL-CIQ-SPKR входит в комплект CIQ-KRQ или приобретается отдельно)

Отчеты о тестировании Fluke Networks CableIQ:

Благодаря связи с ПК через mini USB порт и специальному программному обеспечению (идут в комплекте с прибором) Вы без труда сможете сформировать отчет о тестировании линии. В отчете будет отображена общая длина кабеля, схема разводки проводников, пропускная способность линии, наличие неисправностей, информация о том, кто подготовил отчет (можно вставить логотип своей компании) и заказчике. Отчет может быть выполнен на разных языках, включая русский.

Технические характеристики Fluke Networks Cable IQ

Поддерживаемые типы кабелей	UTP, STP, FTP, SSTP, RG6, RG59, кабели безопасности и кабели для передачи звука
Автотесты квалификации	1000BASE-T, 100BASE-TX, 10BASE-T, VoIP, 1394b S100, TELCO, только схема разводки кабелей, коаксиальные кабели
Поддерживаемые тесты	Схема разводки кабелей, длина, производительность сигналов кабеля, цифровые тональные сигналы, аналоговые тональные сигналы, обнаружение и идентификация портов Ethernet, обнаружение аналоговых телефонов, мигание светового индикатора портов, целостность, тест динамиков, обнаружение неисправностей кабеля, обнаружение видеосигнала.
Длина тестируемого кабеля	От прибора до ответной части не более 39 метров.
Схема разводки кабелей	Обнаружение неисправностей одножильного кабеля и поддержка режима MultiMap с количеством удаленных идентификаторов офиса, не превышающим семи. Создание графической схемы пропорционального соотношения длины кабеля и разрывов. Обнаружение расщепленных пар.
Поиск неисправностей	Измерение перекрестных наводок и сопротивления; их сравнение с соответствующими ограничениями зависимо от выбранного теста. Обнаружение расположения крупных точечных источников, а также распределенных источников в кабельных системах, если эти источники достаточны для того, чтобы системы не прошли квалификацию по применению.
Хранение результатов	До 250 результатов квалифицирующего тестирования.
Питание	Тип батареек: 4 щелочные батарейки типа AA
Время работы от батарей	20 ч. использования в обычном режиме, без использования подсветки.
Другие поддерживаемые типы батареек	4 батарейки типа AA – фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD
Размеры и вес	17,8 см x 8,9 см x 4,5 см
Вес	0,55 кг

Квалификация отличается от процесса сертификации, которая выполняется сертифицирующими кабельными анализаторами типа DTX CableAnalyzer, DSX-5000 CableAnalyzer™ от компании Fluke Networks. Квалификация означает, что кабельная система способна обеспечить передачу приложения, на которое она проверяется при Автотесте. В ходе проведения Автотеста измеряются разные параметры, приведенные в таблице:

Тест	Схема разводки (1)	Длина	Перекос задержки	Качество сигнала (2)
1000BASE-T	+	+	+	+
100BASE-TX	+	+		+
10BASE-T	+	+		+
VoIP	+	+		+
1394b-S100 Firewire	+	+		+
Схема разводки	+	+ (3)
Телефония	+	+(3)
Коаксиальный кабель	+ (4)	+(3)
1. Адаптер для проверки схемы разводки удаленный идентификатор кабеля (remote ID locator) должны быть подключены к кабелю с другого конца для полной проверки правильности схему разводки проводников внутри кабеля. 2. Измеряются перекрестные наводки, вносимые потери (затухание) и возвратные потери. Для приложения 1000BASE-T также измеряется ELFEXT 3. Тест не имеет каких-либо пределов по длине и поэтому всегда будет получаться Pass. 4. При проверке схемы разводки проверяется целостность сердечника и экрана коаксиального кабеля

Модели и принадлежности Fluke Networks CableIQ:

Модель	Комплектация
FL-CIQ-100	Тестер CableIQ с ответной частью (идентификатор №1), ПО CableIQ Reporter на CD, патч-корд RJ45-RJ45 (2 шт), USB-кабель, коаксиальный адаптер типа F, руководство пользователя, батарейки типа АА (4 шт), сумка. Фото
FL-CIQ-KRQ	Тестер CableIQ с ответной частью, коммутационный шнур RJ45 (2 шт), коммутационный шнур RJ11 (2 шт), USB-кабель, адаптер подключения к оголенному кабелю, адаптер проводного подключения к динамику, коаксиальный кабель, коаксиальный адаптер типа BNC, коаксиальный адаптер типа RCA, метки «Квалифицировано» (50 шт), руководство пользователя, батарейки типа АА (4 шт), сумка. Фото

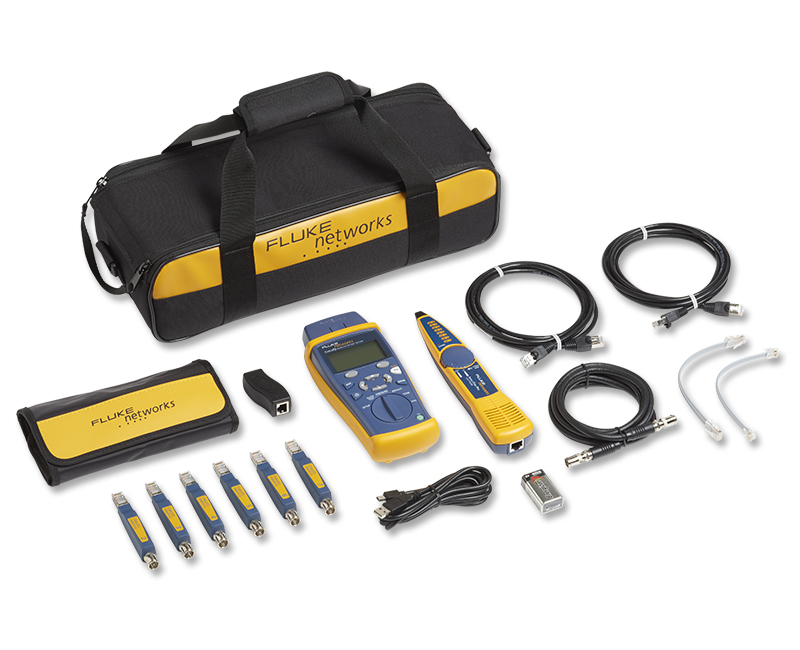

FL-CIQ-KIT	Тестер CableIQ с ответной частью – 1шт. Компакт-диск с ПО CableIQ Reporter и инструкцией пользователя – 1шт. Щуп IntelliTone 200 – 1шт. Удаленные идентификаторы № 2-7 – всего 6шт. Патч-корд RJ45-RJ45 – 2шт. USB-кабель – 1шт. Коаксиальный адаптер типа F – 1шт. Коаксиальный патч-корд 75 Ом – 1шт. Универсальный проходной адаптер RJ45/11 – 1шт. Патч-корд RJ11 – 1шт. Батарейки типа «AA» - 4шт. Маленький чехол для аксессуаров – 1шт. Большая мягкая сумка для переноски – 1шт. Фото
FL-CIQ-VOIP	Тестер CableIQ KIT (CIQ-KIT) и Nettool Series II с VoIP тестерованием (NTS2-VOIP). Фото
FL-CIQ-SVC	Тестер CableIQ с ответной частью, удаленные идентификаторы № 2-7, ПО CableIQ Reporter на CD, патч-корд RJ45-RJ45 (2 шт), USB-кабель, коаксиальный вставной адаптер типа F, универсальный разветвитель RJ45/RJ11, LinkRunner Network Multimeter, адаптер основной схемы соединений LinkRunner, щуп IntelliTone 200, мягкая сумка для тестера, руководство пользователя, кейс; батарея 9 В (1 шт), батареи типа AA (6 шт) Фото
FL-CIQ-FTKSFP	Тестер CableIQ KIT (CIQ-KIT) и SimpliFiber Pro (FTK1000) Fiber Test Kit. Фото
FL-CIQ-GSV2	Тестер CableIQ (CIQ-100), LinkRunner AT 1000, щуп IntelliTone 200, удаленные идентификаторы №1–7 и высококачественный кейс для транспортировки. Фото
FL-LRAT2-CIQ-GSV	Тестер сетевой LinkRunner AT 2000, тестер для квалификации CableIQ, щуп IntelliTone Pro 200, удаленные идентификаторы № 1-7, кейс. Фото

Аксессуары Fluke Networks CableIQ:

FL-CIQ-CIT	Жесткий кейс для CableIQ. Фото
FL-CIQ-COAX	Набор коаксиальных адаптеров CableIQ включает разъемы типов F, BNC и RCA. Фото
FL-CIQ-IDK24	Набор удаленных идентификаторов прибора CableIQ включает удаленные номера идентификаторов 2-4. Фото
FL-CIQ-IDK57	Набор удаленных идентификаторов прибора CableIQ включает удаленные номера идентификаторов 5-7 Фото
FL-CIQ-RJA	Модульный адаптер RJ45/11
FL-CIQ-SPKR	Адаптер проводного подключения к динамику для прибора CableIQ Фото
FL-CIQ-WM	Адаптер проверки основной схемы разводки кабелей для прибора CableIQ (запасная часть для потерянной или поврежденной детали). Фото
FL-CLIP-SET	Набор зажимов включает переходники с RJ45 для 8-зажимных тестовых проводов. Фото
FL-MT-8200-53A	IntelliTone 100 Probe включает: IntelliTone 100 Probe, ремешок, компакт-диск и краткое руководство пользователя, батарею на 9 В. Фото
FL-MT-8200-63A	IntelliTone 200 Probe включает: IntelliTone 200 Probe, коммутационные кабели RJ11 и RJ 45, ремешок, компакт-диск и краткое руководство пользователя, батарею на 9 В Фото
