Horstmann Fluid System - индикаторы короткого замыкания (ИКЗ) жидкостного типа

Horstmann Fluid System - индикатор короткого замыкания (ИКЗ) жидкостного типа. Данное устройство позволяет сигнализировать о протекании тока короткого замыкания в защищаемом элементе, а при установке множества индикаторов в сети производить локализацию поврежденного участка сети. Данные индикаторы состоят из запечатанной трубки, содержащей жидкий наполнитель и цветные гранулы, пластикого корпуса и хомута для установки на кабеле. Ток срабатывания устройства необходимо уточнить при заказе.

В случае, когда ток в проводнике выше предустановленного тока срабатывания, гранулы втягиваются в наполнитель под действием магнитного поля, окрашивая накопитель. Через 4 часа гранулы оседают, и прозрачность раствора востанавливается, производя автоматический сброс сработавшего состояния.

Сброс индикации происходит автоматически спустя примерно 4 часа после срабатывания устройства.

Прицип работы индикаторов короткого замыкания (ИКЗ) Horstmann Fluid System

Схема работы устройств приведена на рисунке ниже. Участок, содержащий повреждение, вызывающее протекание аварийного тока в сети, располагается между последним сработавшим и первым не сработавшим индикатором короткого замыкания.


Особенности изделия Horstmann Fluid System

  • Механическая конструкция

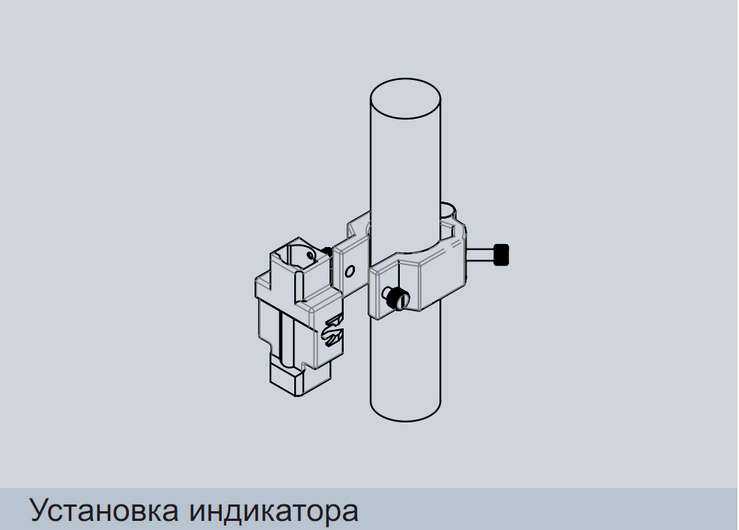

  • Установка на кабели или токоведущие шины

  • Индикация с помощью жидкости с красными частицами

  • Автоматический сброс сработавшего положения по истечению времени

  • Подходит для дооснащения

Порог чувствительности

  • 400, 600 или 1000 А

Точность

  • 20%

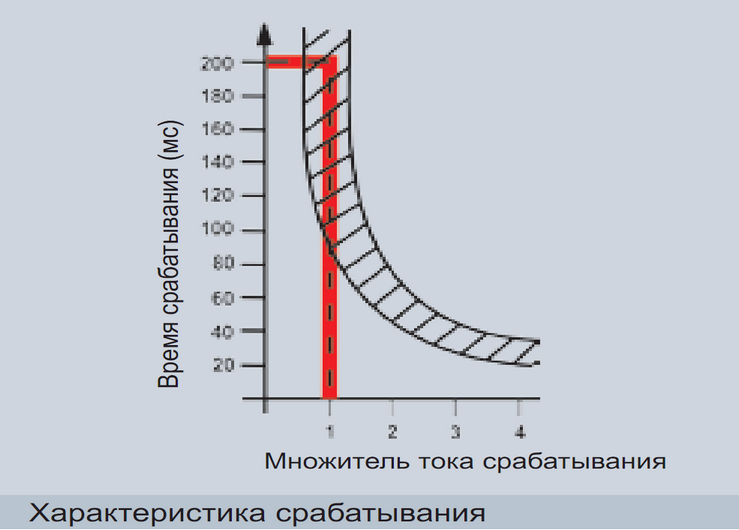

Время срабатывания

  • 200мс

Температурный диапазон

  • -40..+85 С
12 товара найдено
Сортировать:
  • Без сортировки
    • Без сортировки
    • Цена: по возрастанию
    • Цена: по убыванию
Horstmann Fluid System - ИКЗ жидкостного типа (16-20 мм, Iмин = 400А)

Артикул: HMN-20-0402-000

Механический ИКЗ для КЛ диаметром 16-20 мм, Iсраб.мин = 400A, автоматический сброс по времени

Товар не поставляется

Horstmann Fluid System - ИКЗ жидкостного типа (20-30 мм, Iмин = 400А)

Артикул: HMN-20-0403-000

Механический ИКЗ для КЛ диаметром 20-30 мм, Iсраб.мин = 400A, автоматический сброс по времени

Товар не поставляется

Horstmann Fliud System - ИКЗ жидкостного типа (20х4-25х6 мм, Iмин = 400А)

Артикул: HMN-20-0422-000

Механический ИКЗ на шину габаритами 20х4-25х6 мм, Iсраб.мин = 400A, автоматический сброс по времени

Товар не поставляется

Horstmann Fluid System - ИКЗ жидкостного типа (25х4-30х6 мм, Iмин = 400А)

Артикул: HMN-20-0423-000

Механический ИКЗ на шину габаритами 25х4-30х6 мм, Iсраб.мин = 400A, автоматический сброс по времени

Товар не поставляется

Horstmann Fliud System - ИКЗ жидкостного типа (30-40 мм, Iмин = 400А)

Артикул: HMN-20-0404-000

Механический ИКЗ для КЛ диаметром 30-40 мм, Iсраб.мин = 400A, автоматический сброс по времени

Товар не поставляется

Horstmann Fluid System - ИКЗ жидкостного типа (30х4-40х10 мм, Iмин = 400А)

Артикул: HMN-20-0420-000

Механический ИКЗ на шину габаритами 30х4-40х10 мм, Iсраб.мин = 400A, автоматический сброс по времени

Товар не поставляется

Horstmann Fluid System - ИКЗ жидкостного типа (30х4-40х15 мм, Iмин = 400А)

Артикул: HMN-20-0410-000

Механический ИКЗ на шину габаритами 30х4-40х15 мм, Iсраб.мин = 400A, автоматический сброс по времени

Товар не поставляется

Horstmann Fluid System - ИКЗ жидкостного типа (40-50 мм, Iмин = 600А)

Артикул: HMN-20-0405-000

Механический ИКЗ для КЛ диаметром 40-50 мм, Iсраб.мин = 600A, автоматический сброс по времени

Товар не поставляется

Horstmann Fluid System - ИКЗ жидкостного типа (45х4-60х12 мм, Iмин = 600А)

Артикул: HMN-20-0421-000

Механический ИКЗ на шину габаритами 45х4-60х12 мм, Iсраб.мин = 600A, автоматический сброс по времени

Товар не поставляется

Horstmann Fluid System - ИКЗ жидкостного типа (50-60 мм, Iмин = 600А)

Артикул: HMN-20-0406-000

Механический ИКЗ для КЛ диаметром 50-60 мм, Iсраб.мин = 600A, автоматический сброс по времени

Товар не поставляется

Horstmann Fluid System - ИКЗ жидкостного типа (60-80 мм, Iмин = 1000А)

Артикул: HMN-20-0408-000

Механический ИКЗ для КЛ диаметром 60-80 мм, Iсраб.мин = 1000A, автоматический сброс по времени

Товар не поставляется

Horstmann Fluid System - ИКЗ жидкостного типа (8-16 мм, Iмин = 400А)

Артикул: HMN-20-0401-000

Механический ИКЗ для КЛ диаметром 8-16 мм, Iсраб.мин = 400A, автоматический сброс по времени

Товар не поставляется
