Fluke Networks FiberInspector Micro FI-500 - видеомикроскоп для проверки торцевых поверхностей оптоволоконных кабелей на отсутствие загрязнений или повреждений.
Загрязненные торцевые поверхности оптоволокна — это основная причина проблем в одномодовых и многомодовых волоконно-оптических системах. FI-500 FiberInspector Micro устраняет сложности, связанные с осмотром торцевых поверхностей оптоволокна, особенно при слабом освещении и в случае высокой плотности кабелей. Устройство очень просто в использовании. Просто подключите кабель в FI-500 и нажмите кнопку AF. Через несколько секунд появится четкое и ясное изображение торцевой поверхности оптоволокна. Если вы работаете в труднодоступном месте или вам не удается получить стабильное изображение, просто нажмите на кнопку паузы для фиксации изображения.
Используемые сегодня коммутационные панели с высокой плотностью оптоволокна осложняют осмотр. Обнаружение кабеля или порта для тестирования может оказаться трудной задачей, особенно в условиях слабого освещения, в большинстве центров обработки данных и коммутационных шкафах.
Устройство FI-500 разработано для упрощения процедуры осмотра. Встроенный фонарик системы PortBright помогает находить правильный порт или кабель. Компактный щуп прибора позволяет осматривать узкие места и снабжен упрощающими управление кнопками. Автофокусировка позволяет получить четкое изображение торцевой поверхности в течение нескольких секунд, а кнопка паузы фиксирует изображение на дисплее 320 x 240 для проведения более детального осмотра.
FI-500 FiberInspector Micro заполняет пробел между ручными и полностью автоматическими видеомикроскопами и эндоскопами. FI-500 отличается удобством в обращении и практичностю, как при ручном осмотре, а также предлагает дополнительные возможности, позволяющие уменьшить время устранения неисправностей и проведения осмотра.
Ручные эндоскопы просты в обращении, но они неэффективны на коммутационных панелях или при наличии высокой плотности оптоволокна. Необходимость держать их у одного глаза и закрывать другой глаз обычно вызывает дискомфорт и не является практичной, особенно в темном помещении.
Полностью автоматические эндоскопы анализируют и оценивают чистоту волокон на концах разъемов, что необходимо во многих ситуациях, но для быстрого устранения базовых неисправностей такой анализ обычно не требуется.
Общие характеристики видеомикроскопа FI -500 | |
Диапазон температур без использования адаптера питания | Рабочая: от 0 °C до +50 °C Хранение: от -30 °C до +60 °C |
Диапазон температур при использовании адаптера питания | Рабочая: от 0 °C до +40 °C Хранение: от -20 °C до +60 °C |
Диапазон влажности | Рабочая: от 0 % до 95 % °C (от 0 °C до +50 °C) относительной влажности без конденсата Хранение: от 0 % до 95 % (от 35 °C до 45 °C) относительной влажности без конденсата |
Высота над уровнем моря | Рабочая: 4 000 метров Хранение: 12 000 метров |
Вибрация | 2 г, от 5 Гц до 500 Гц |
Ударная нагрузка | Испытание методом падения с высоты 1 метра |
Безопасность | IEC 61010-1 3-е издание IEC 62133 |
Дисплей | |
Увеличение | 1-кратное, 2-кратное, 4-кратное |
Кадров в секунду | ≥12 |
Тип батареи* | Аккумулятор NiMH, 2 x 1,2 В, 2700 мА/ч |
Время работы батареи* | 3 часов непрерывного использования датчика 6 часов обычного использования датчика |
Время зарядки | 4 часа минимум |
Адаптер питания | Вход: от 100 до 240 В (переменный ток)±10 %, 50/60 Гц Выход: 6 В (постоянный ток), 3 А максимум класс II |
Дисплей | 3,2-дюймовый ЖК-экран, 320 x 240 |
Обновления программного обеспечения | Обновления можно устанавливать с USB-накопителей |
Вход | USB 2.0, тип A |
Размеры | 140 мм x 80 мм x 39 мм |
Масса | 275 г |
Щуп | |
Увеличение | 200-кратное. Функция масштабирования имеет настройки 1-кратного, 2-кратного и 4-кратного увеличения |
Тип камеры | 5 Мегапиксельный 1/4-дюймовый CMOS-датчик |
Поле обзора | 610 мкм x 460 мкм |
Разрешение | 1 мкм |
Источник света | Светодиод, более 100 000 ч. работы |
Освещение торцевой поверхности | Коаксиальный синий светодиод |
Освещение портов | Белые светодиоды - 2 шт. |
Мощность | Обеспечивается через USB-интерфейс |
Выход | Видеовыход через USB 2,0 интерфейс |
Размеры | 117 мм x 51 мм x 23 мм (длина зависит от крышки адаптера) |
Масса | 125 г (без наконечника адаптера) |
*Тестирование проводилось с использованием аккумуляторов Gold Peak GH230AAHC.
Система освещения PortBright™ и компактный дизайн щупа
На оптоволоконных панелях обычно содержатся очень плотные скопления маленьких LC-разъемов. Без использования дополнительной подсветки поиск интересующего вас порта может оказаться сложной задачей. Вы можете использовать отдельный фонарик, но тогда вам потребуется держать еще больше объектов или работать с помощником. PortBright - это встроенный в щуп фонарик, который позволяет найти порт и подключить наконечник щупа. PortBright включается нажатием кнопки на самом щупе.
Щуп имеет ширину всего 23 мм и толщину 51 мм, что облегчает доступ к узким коммутационным панелям, не повреждая соседнее оптоволокно.
Автофокус
Все ручные эндоскопы и многие электронные видеомикроскопы снабжены ручными кольцами фокусировки. В этом случае могут потребоваться обе руки, а также иногда сложно поймать фокус на коммутационных панелях с плотным скоплением оптоволокна. FI-500 имеет функцию автофокусировки, которая активируется при нажатии на кнопку датчика или на дисплее устройства. Автофокусировка занимает всего 3–5 сек. и отлично работает на торцевых поверхностях UPC.
Автофокусировка также работает на APC («угловой физический контакт»), однако если наконечник APC не совмещен с разъемом, может потребоваться повернуть разъем или датчик и повторить автофокусировку или ручную фокусировку.
Комплекты для чистки
Важным дополнением к задачам проверки, устранения неисправностей и осмотра является очистка волокна. Грязь, пыль и другие загрязняющие вещества препятствуют высокоскоростной передаче данных через волоконно-оптические кабели. Современные сетевые приложения требуют использования волоконно-оптических линий с более высокой пропускной способностью для еще большего снижения затрат. Для гарантии успешного использования приложения очень важно, чтобы оптические соединители были чистыми и не содержали загрязнений.
Комплекты Fiber Optic Cleaning Kits от Fluke Networks включают наилучшие средства для легкого удаления самых сильных загрязнений.

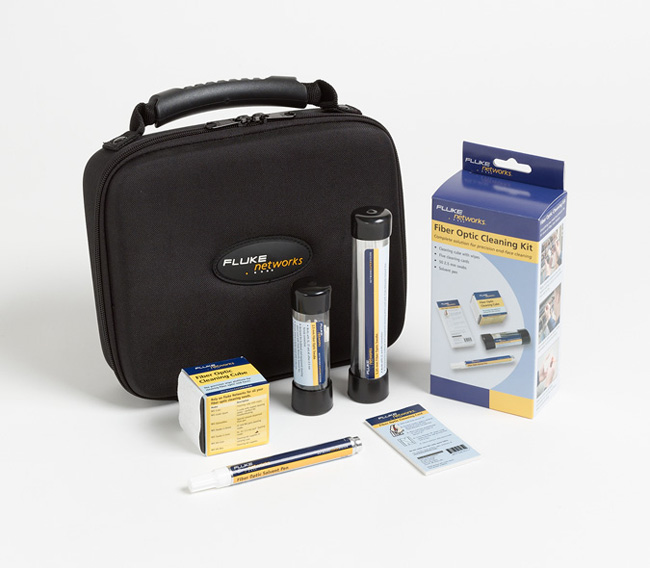

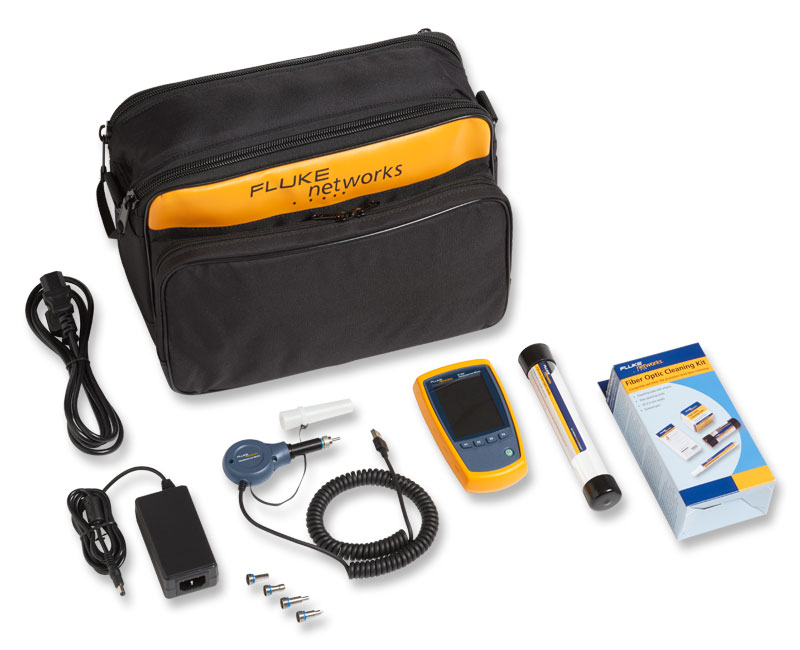

Комплект для очистки и осмотра оптоволокна FI-525 включает FI-500, полный набор чистящих принадлежностей (чистящий куб, 10 чистящих карт, растворяющий каранданш, 2,5 мм тампоны для очистки портов и 1,25 мм тампоны для очистки портов), упакованных в мягкий кейс для транспортировки.
NFC-KIT-BOX

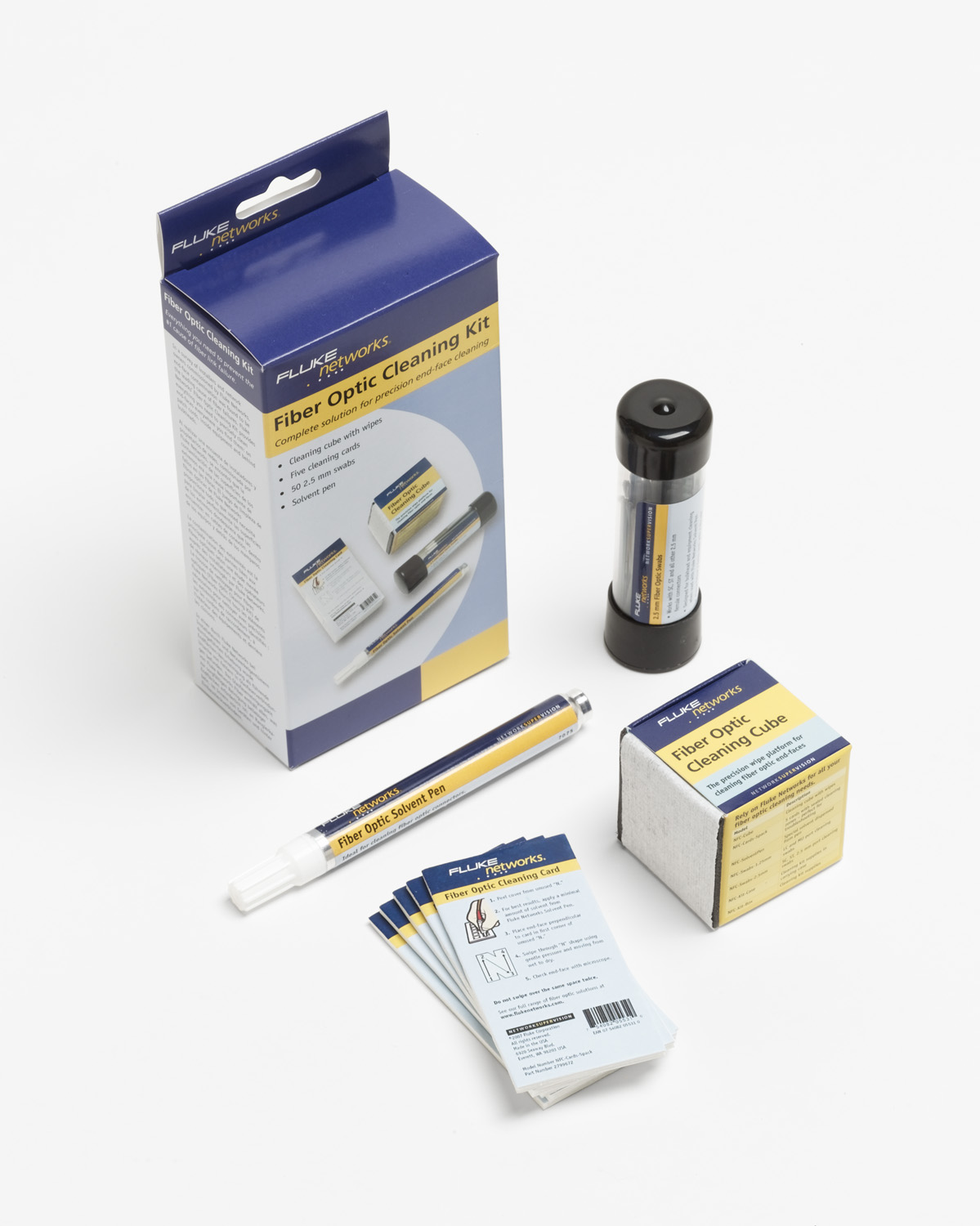

Комплект Fiber Optic Cleaning Kit включает в себя: чистящий куб с салфетками, пять карт с герметически закрытыми чистящими зонами, растворяющий карандаш и тампоны диаметром 2,5 мм для очистки портов.
NFC-KIT-CASE
Комплект Fiber Optic Cleaning Kit включает: чистящий куб с салфетками, десять карт с герметически закрытыми чистящими зонами, растворяющий карандаш, 2,5 мм тампоны для очистки портов и 1,25 мм тампоны для очистки портов, упакованные в жесткий кейс для транспортировки.
Широкий выбор наконечников UPC и APC для щупа
Предлагаются наконечники (14 шт.) для почти любой конфигурации портов или разъемов.
В базовый комплект включены наконечники UPC - 4 шт. (SC, LC, 1,25 мм и 2,50 мм). В случае потери каждый из них можно заказать отдельно. Кроме того, опционально доступны наконечники ST и FC.

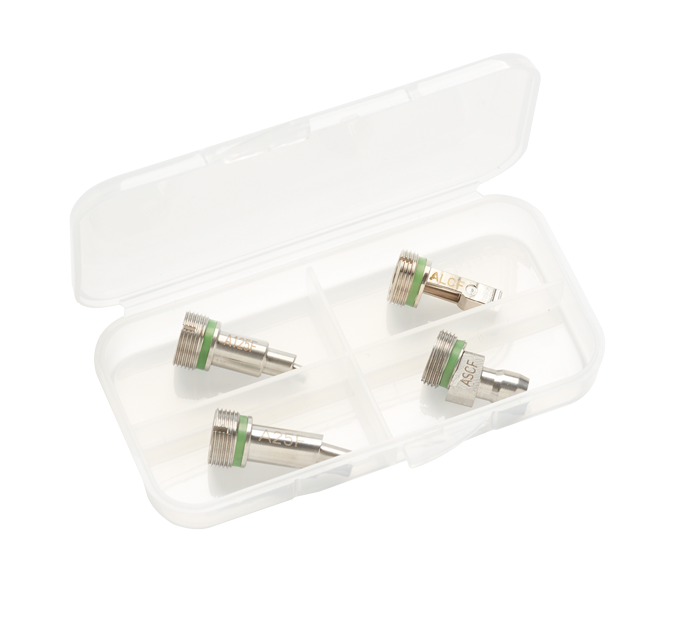

FI-500-TP-APC - это комплект из четырех APC («угловой физический контакт») наконечников в удобном кейсе - SC, LC, 1,25 мм и 2,50 мм. Также опционально доступен FC APC наконечник.
Также имеется 46 мм удлинитель наконечника разъемов UPC LC стоечного типа.
Комплекты для осмотра, очистки и диагностики оптоволокна

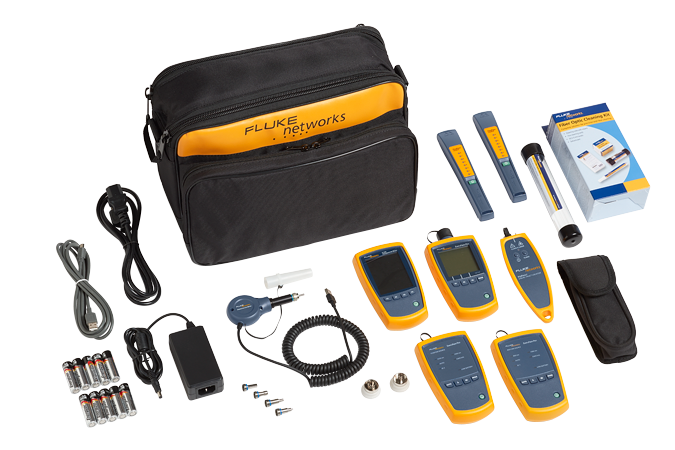

Полный комплект для проверки оптоволокна FTK1475
Полный комплект для проверки волоконно-оптических кабелей для подрядчиков и технического персонала сети, который устанавливает и обслуживает сети в помещениях и с многомодовыми и одномодовыми волоконно-оптическими кабелями. Используйте этот набор для проверки оптических потерь и уровней мощности при 850, 1300, 1310 и 1550 нм для обследования торцов волокна, а также для определения неисправностей кабеля, повреждения разъемов и нарушений полярности. Комплект включает FI-500 FiberInspector Micro.

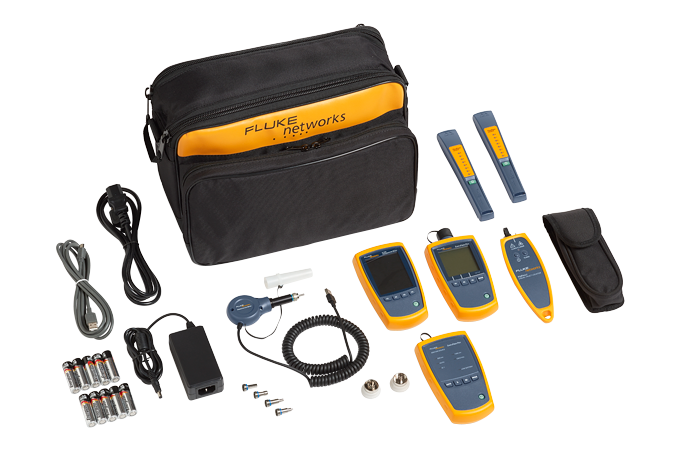

Полнофункциональные комплекты для осмотра и проверки многомодового оптоволокна FTK1375
Полнофункциональные комплекты для осмотра и многомодовой проверки предназначены для подрядчиков и технического персонала сети, который устанавливает и обслуживает многомодовые сети помещений. Используйте эти наборы для проверки оптических потерь и уровней мощности при 850 и 1300 нм для обследования торцов волокна, а также для определения неисправностей кабеля, повреждения разъемов и нарушений полярности. Комплект включает FI-500 FiberInspector Micro.
Номер модели/комплекта | Описание |

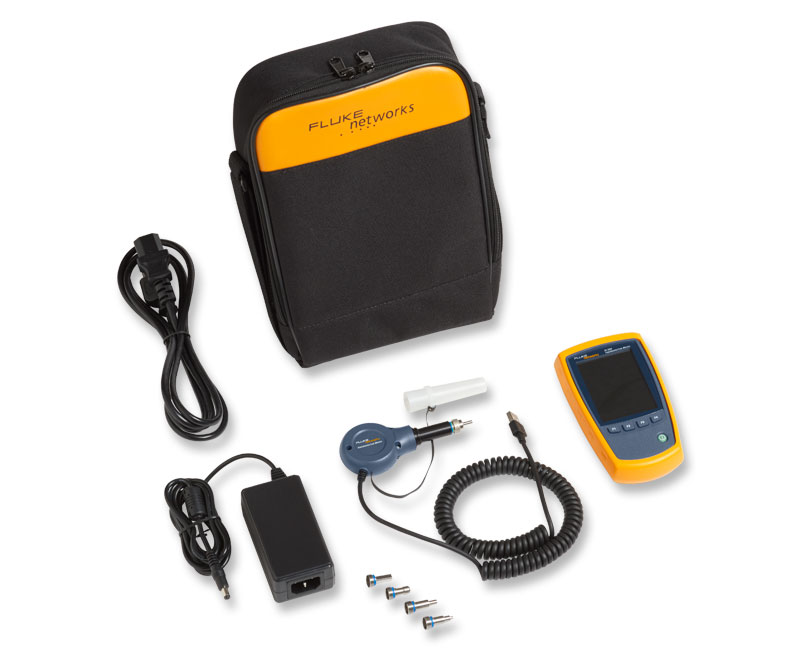

FI-500
|
FiberInspector Micro с щупом, дисплеем, 4-мя наконечниками UPC, кейсом, аккумуляторами и универсальным адаптером питания См. фото |

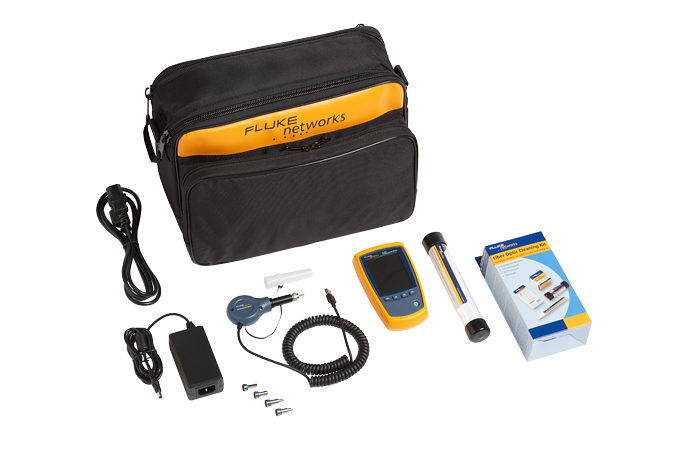

FI-525
|
FiberInspector Micro и комплект для чистки (NFC-KIT-BOX), а также 1,25 мм тампоны для чистки см. фото |

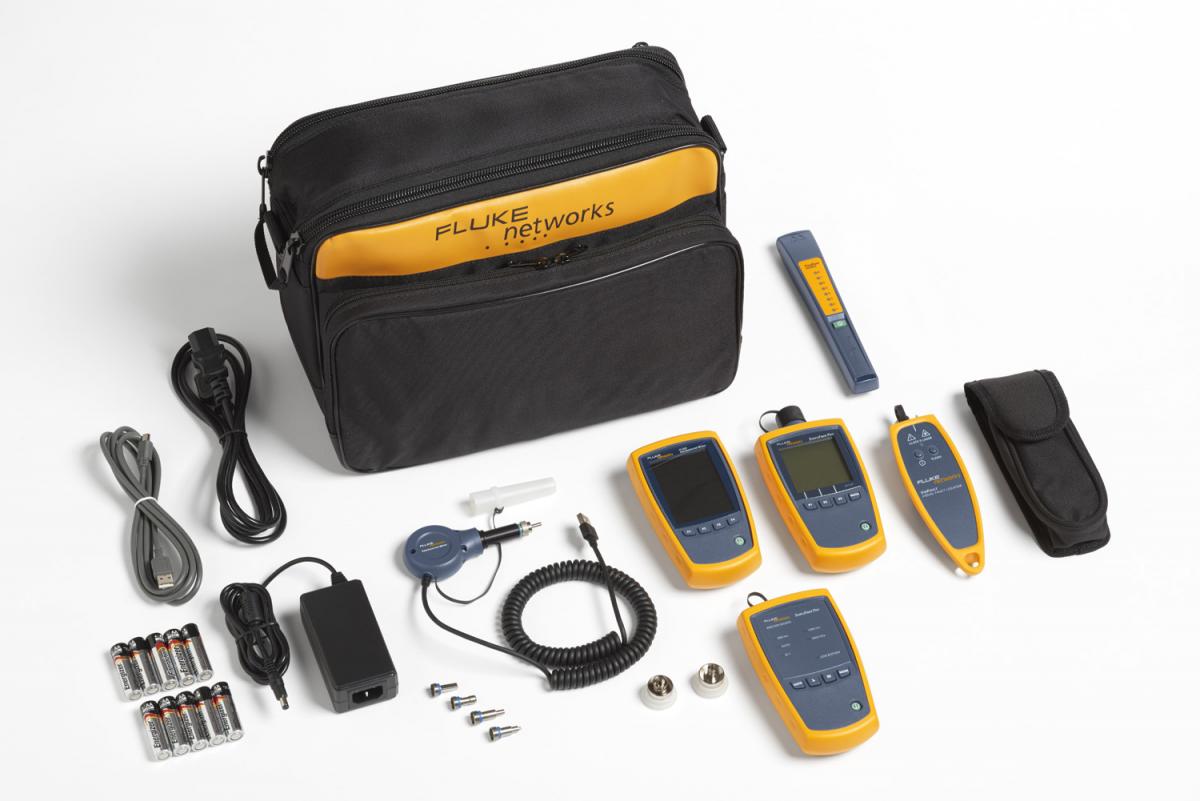

FTK1375
|
FI-500 с комплектом измерителя мощности и источника света (PMLS) для многомодового оптоволокна SimpliFiber Pro, VisiFault и 2 FindFibers см. фото |

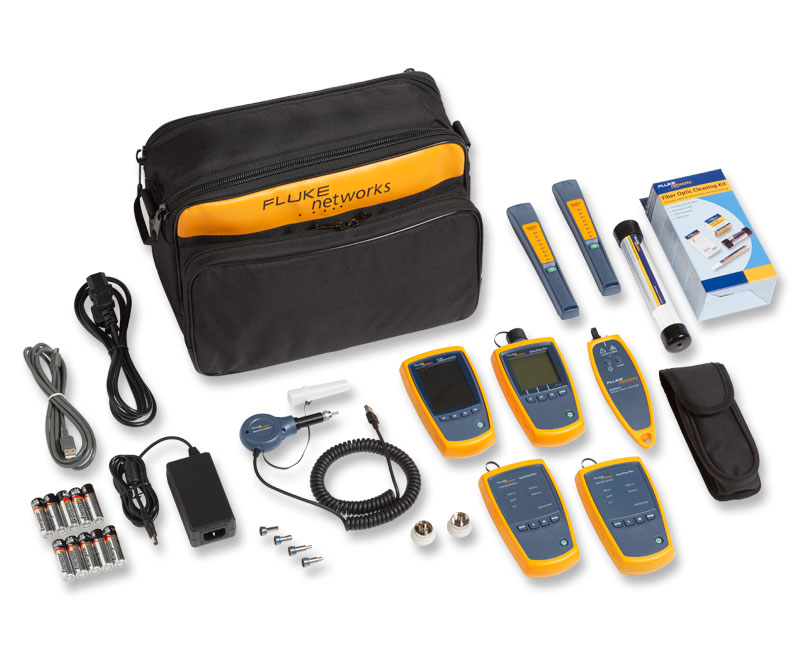

FTK1475
|
FI-500 с SimpliFiber Pro для измерителя мощности и источника света (PMLS) многомодового и одномодового оптоволокна, VisiFault, 2 FindFibers, комплект для чистки (NFC-KIT-BOX), а также 1,25 мм тампоны для очистки см. фото |

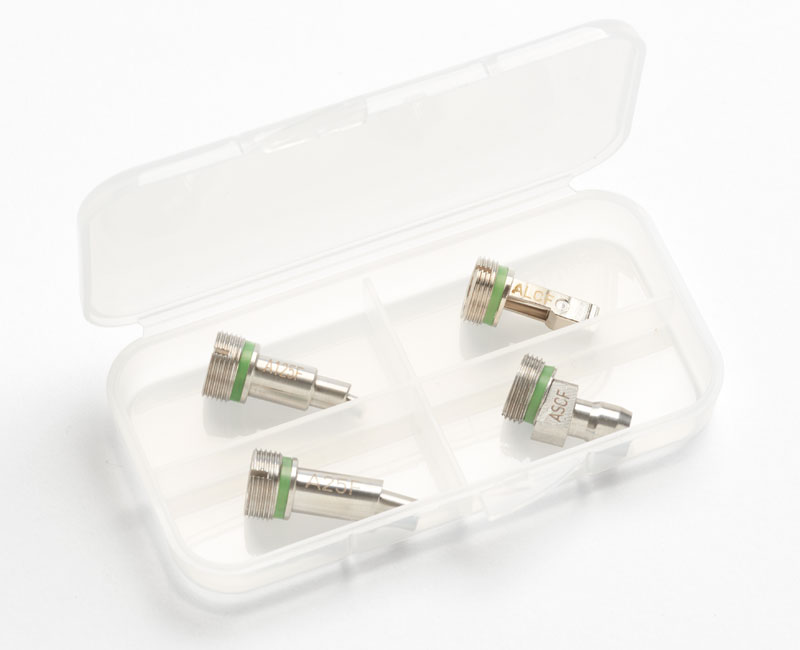

FI-500TP-APC | Набор 4 наконечников APC («угловой физический контакт») (1,25 мм, 2,50 мм, SL, LC) см. фото |

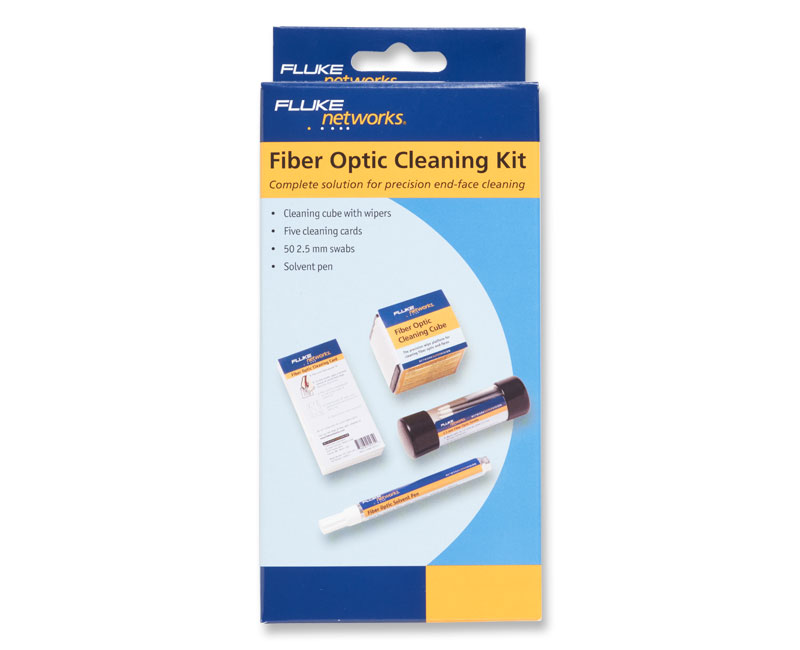

NFC-KIT-BOX | Набор для чистки оптоволокна включает в себя: чистящий куб с салфетками, 5 карт с герметически закрытыми чистящими зонами, растворяющий карандаш и тампоны диаметром 2,5 мм для чистки портов. Cм. фото |
Номер модели/название | Описание |

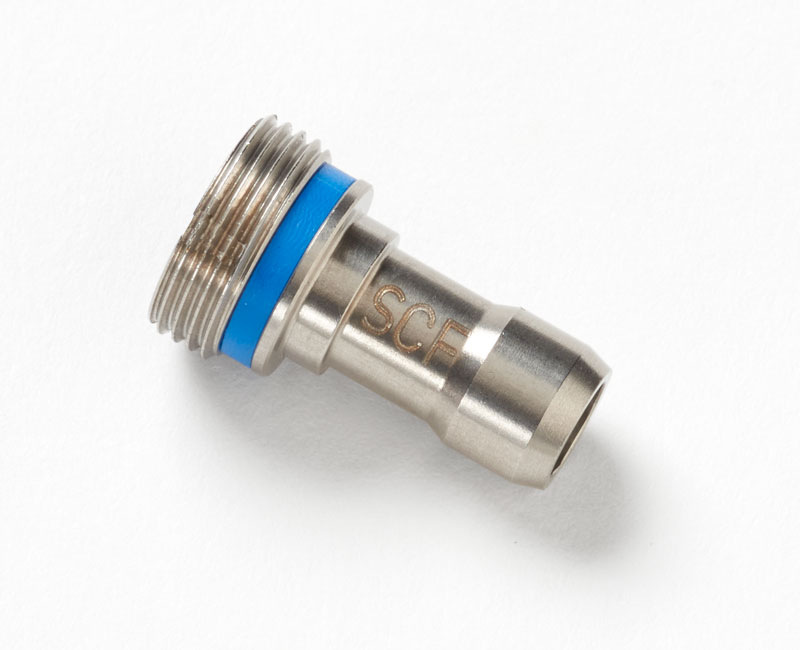

FI-500TP-SCF | Разъемы SC стоечного типа см. фото |

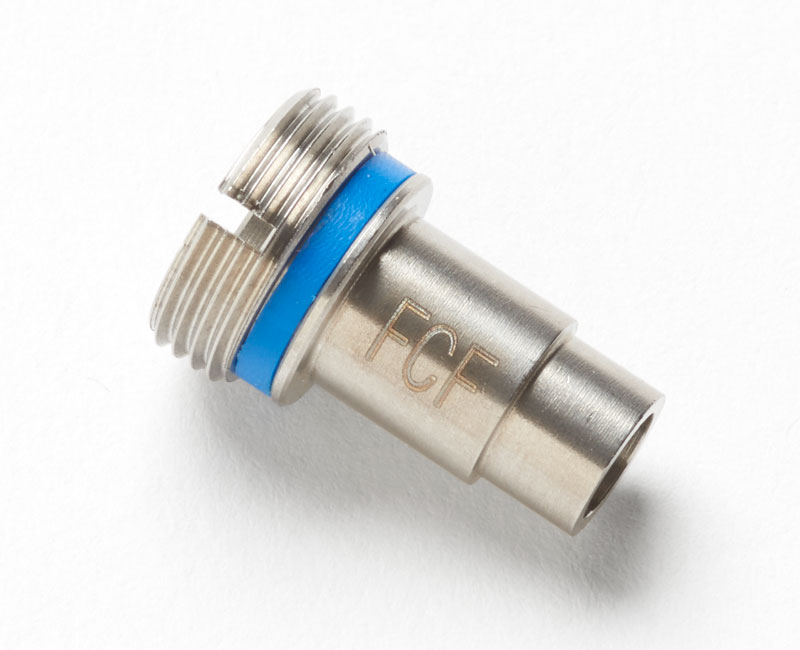

FI-500TP-FCF | Разъемы FC стоечного типа см. фото |

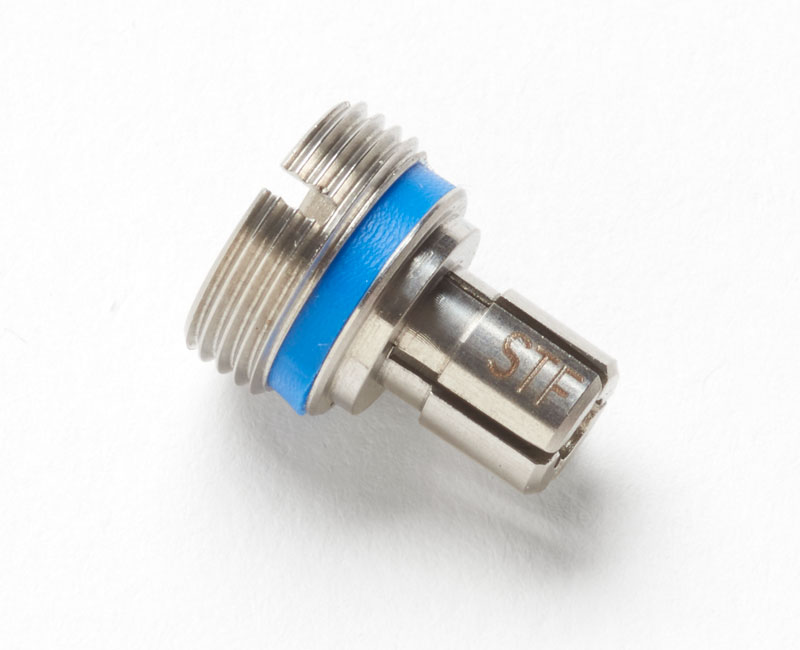

FI-500TP-STF | Разъемы ST стоечного типа см. фото |

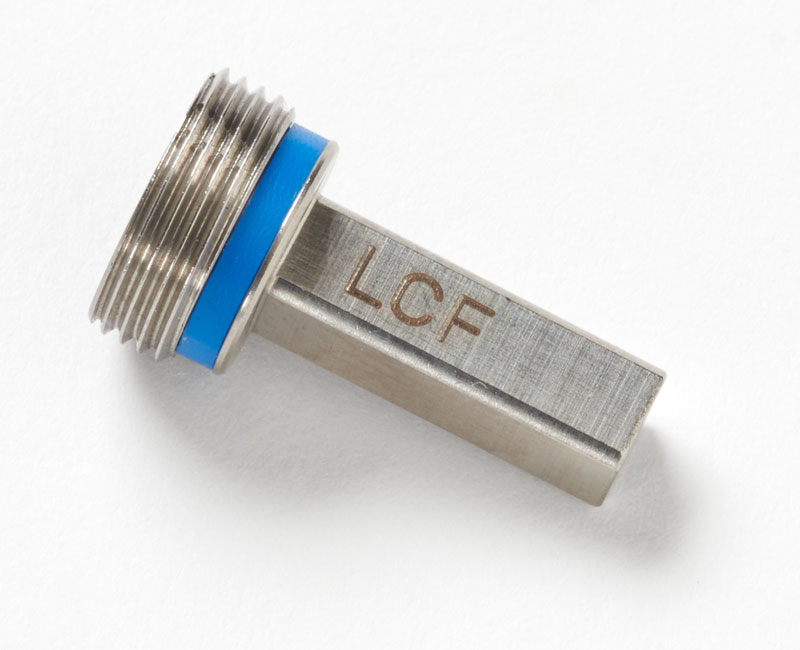

FI-500TP-LCF | Разъемы LC стоечного типа см. фото |

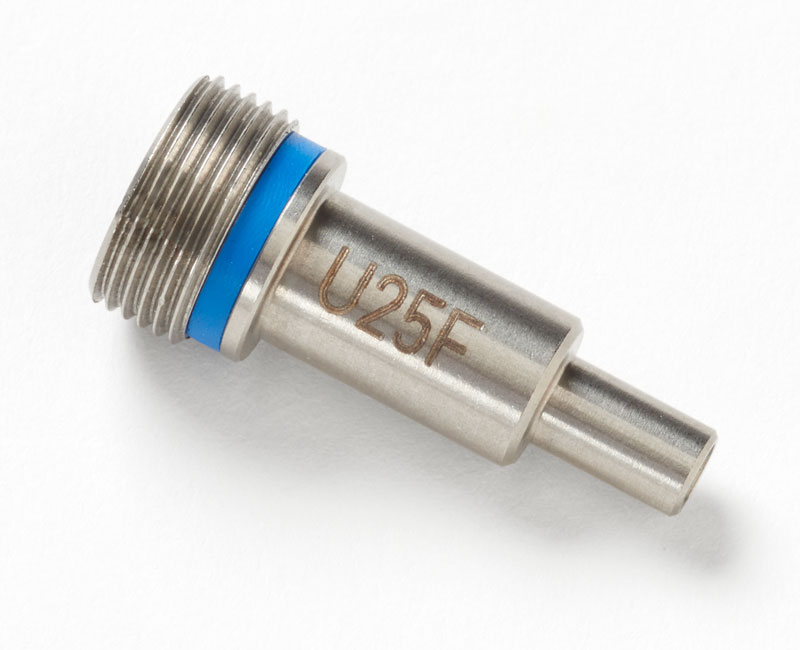

FI-500TP-U25F | 2,5 мм (SC, FC, ST) оптоволоконные коммутационные шнуры см. фото |

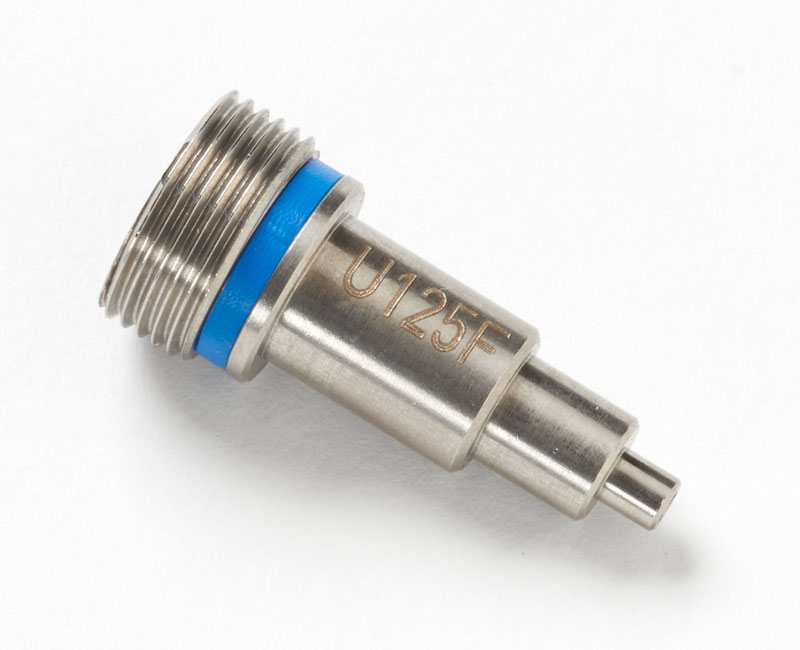

FI-500TP-U125F | 1,25 мм (LC) оптоволоконные коммутационные шнуры см. фото |

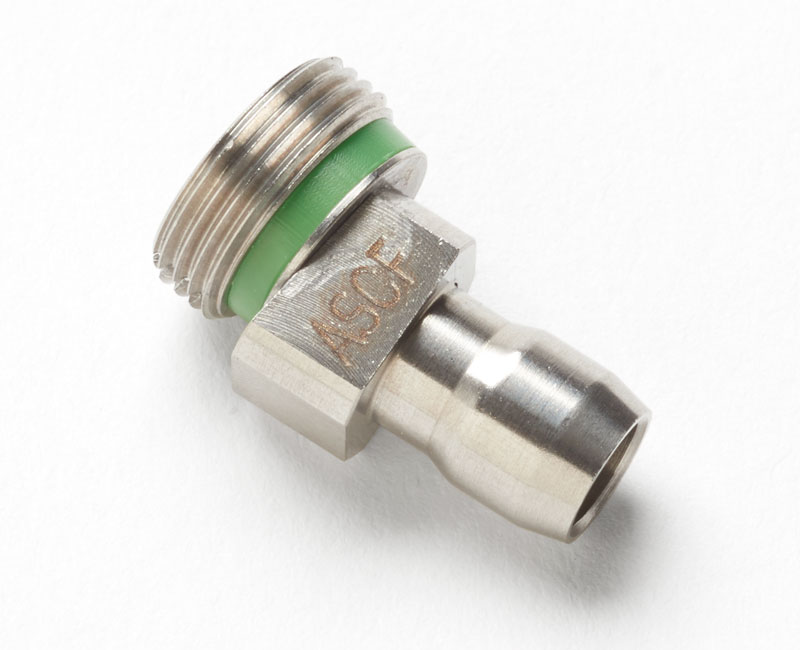

FI-500TP-ASCF | Разъемы APC SC стоечного типа см. фото |

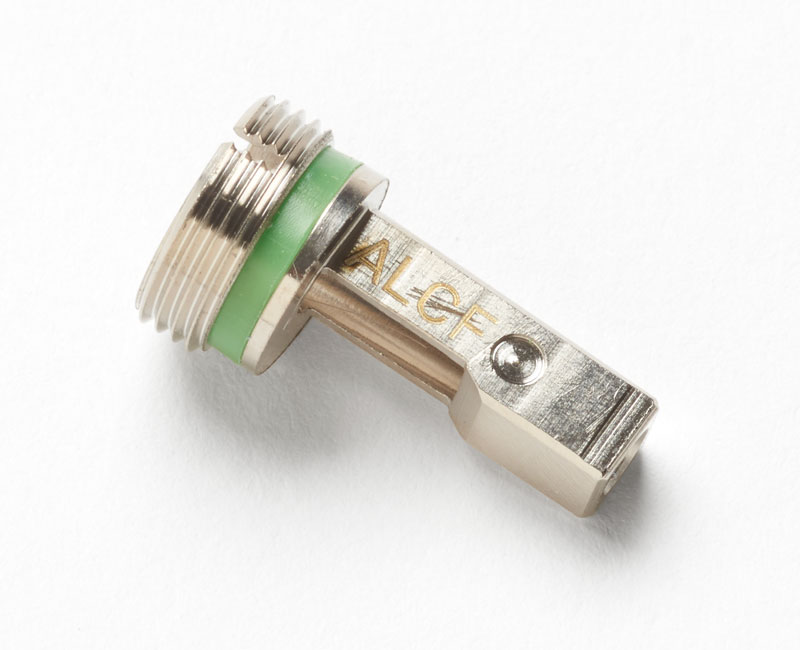

FI-500TP-ALCF | Разъемы APC LC стоечного типа см. фото |

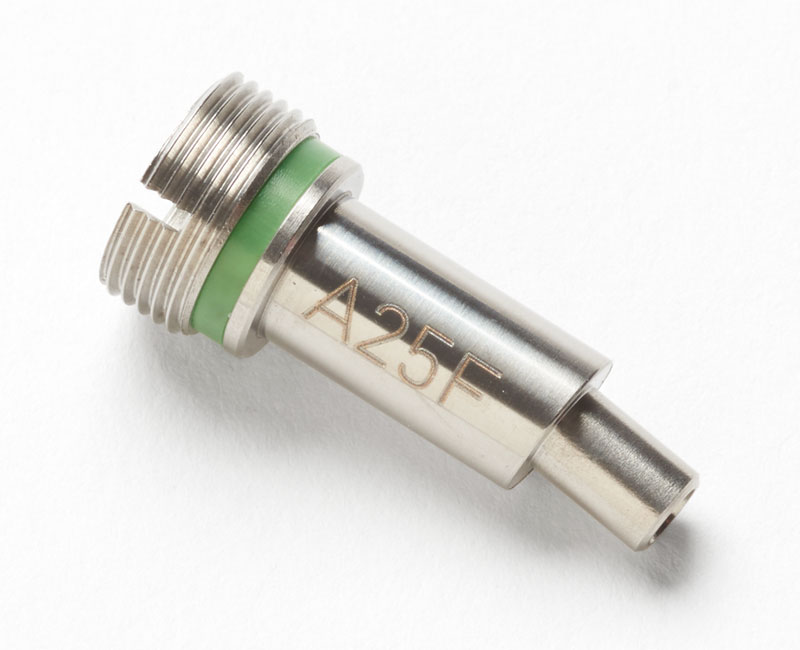

FI-500TP-A25F | 2,5 мм APC (SC, FC, ST) оптоволоконные коммутационные шнуры см. фото |

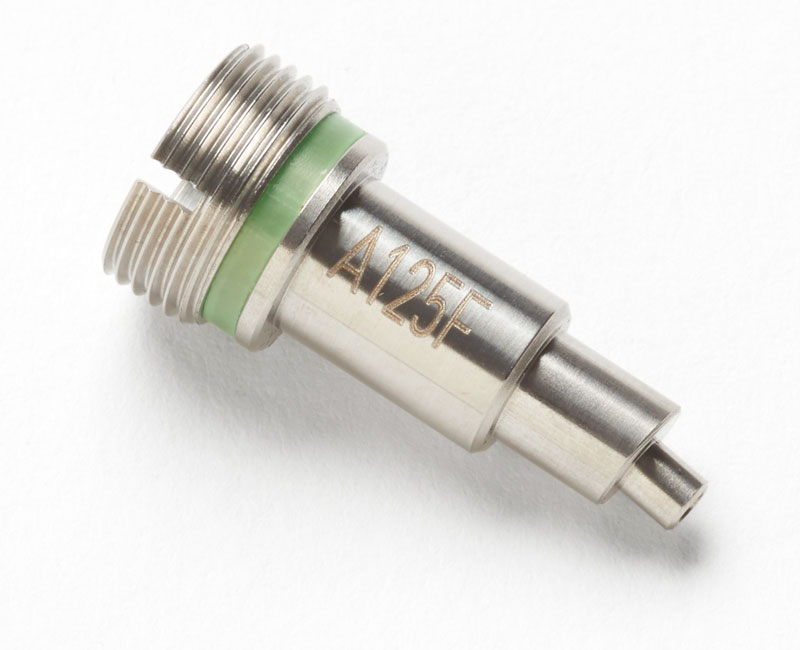

FI-500TP-A125F | 1,25 мм APC (LC) оптоволоконные коммутационные шнуры см. фото |

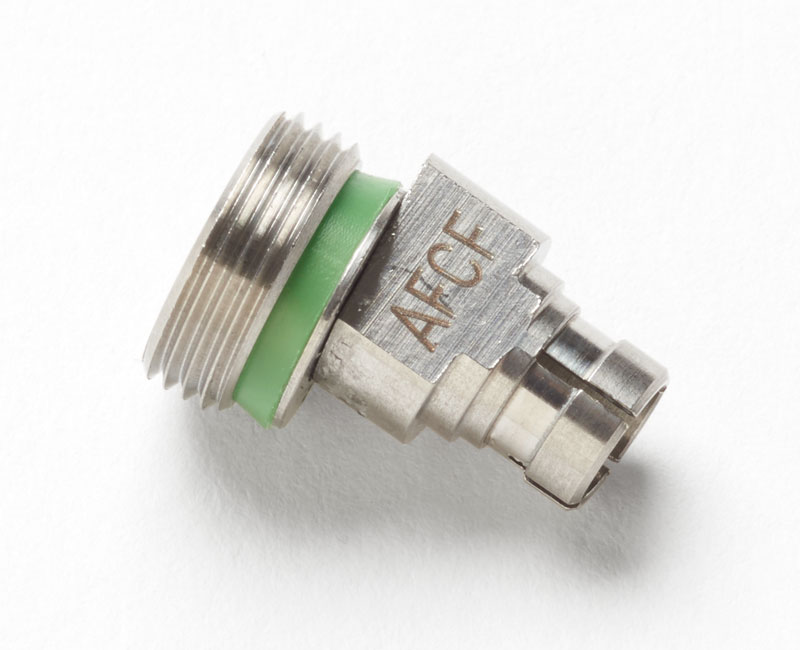

FI-500TP-AFCF | Разъемы APC FC стоечного типа см. фото |

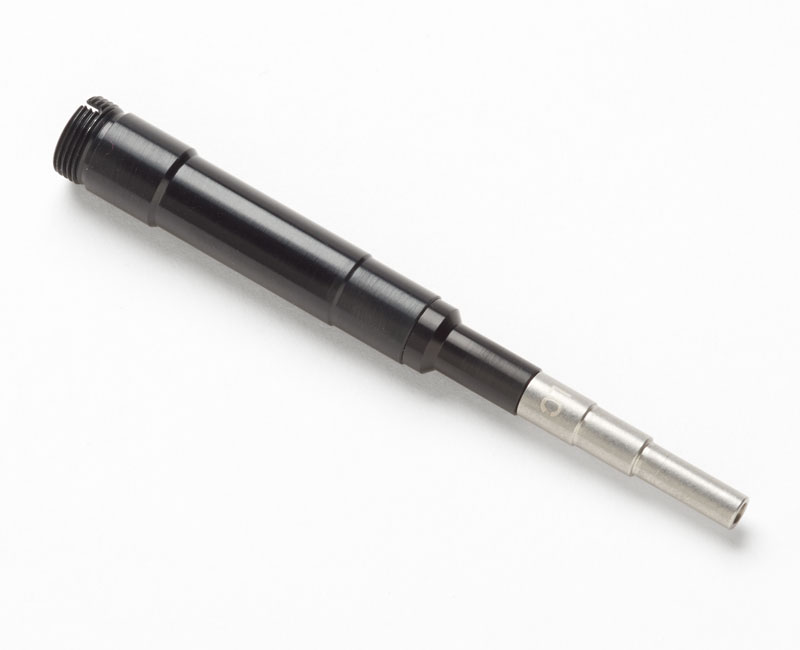

FI-500TP-EXTS | Расширенные разъемы LC стоечного типа 46 мм см. фото |
