Муфты оптические городские МОГ-С и МОГ-У специально разработаны для размещения в колодцах кабельной канализации на стандартные консоли. МОГ-Т предназначены для размещения на опорах, чердаках, в подвалах, а также в малых колодцах кабельной канализации.



Особенности муфт МОГ:

  • муфты отличаются друг от друга по количеству вводов, количество вводов указывается в маркировке каждой муфты;
  • конструктивно муфты МОГ-С, МОГ-У, МОГ-Т имеют цилиндрические корпуса, муфта МОГ-СПЛИТ – коробчатый корпус;
  • муфты МОГ-С, МОГ-У с оголовниками типа 2 и МОГ-СПЛИТ позволяют вводить кабели без разрезания, то есть транзитной петлёй;
  • стальной лоток муфты МОГ-С оснащён кронштейнами для фиксации четырёх кабелей;
  • муфты МОГ-С, МОГ-Т имеют пластмассовые лотки;
  • муфта МОГ-СПЛИТ имеет разъёмный корпус из двух половин. Герметизация её корпуса и герметизация вводов кабелей производится «холодным способом»;
  • все муфты типа МОГ могут устанавливаться под самым потолком даже в колодцах, сильно загруженных оптическими и медножильными кабелями. В таких случаях их устанавливают на консоли типа КСО;
  • производятся по техническим условиям «Муфты МОГ для монтажа оптических кабелей» ТУ 5296-052-27564371-2008.


Типы оголовников муфт МОГ:

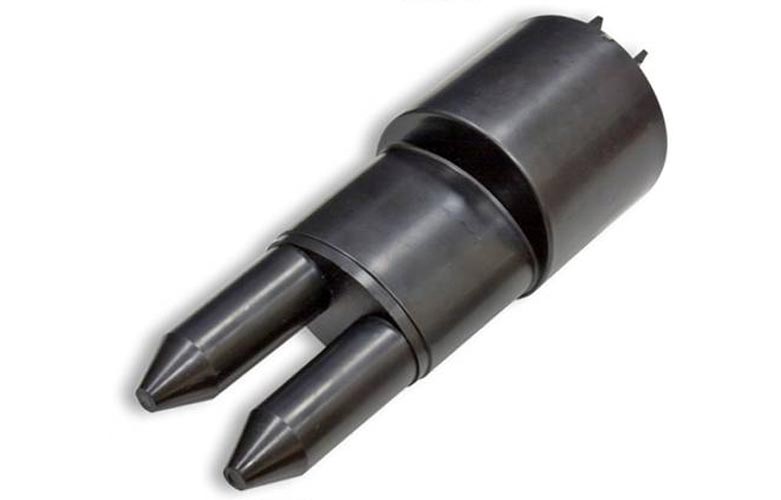

Тип 2 - Оголовник на два кабеля или для транзитной петли

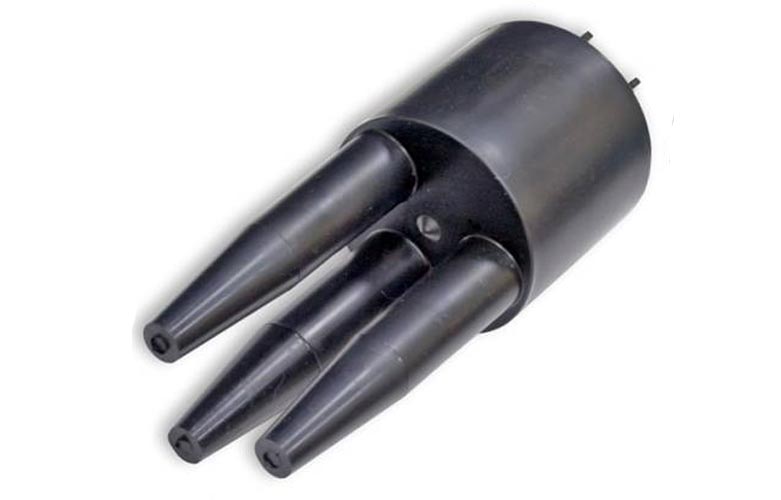

Тип 3 - Оголовник на три кабеля Тип 4 - Оголовник на четыре кабеля
Внутренние диаметры обоих круглых патрубков – 21 мм. В овальный патрубок вводится транзитная петля или два оптических кабеля диаметром до 25 мм.
Внутренние диаметры: один патрубок – 21 мм, два патрубка – 19 мм. Конические части патрубков имеют насечки для облегчения обрезки при вводе оптического кабеля.
Внутренние диаметры: все четыре патрубка – 16 мм. Конические части патрубков имеют насечки для облегчения обрезки при вводе оптического кабеля.

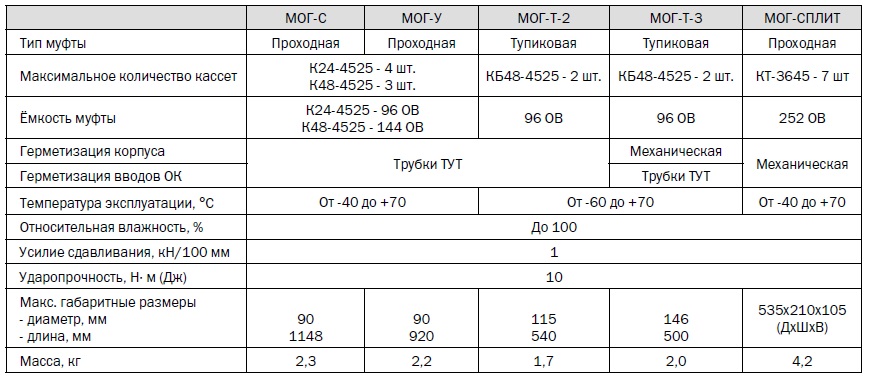

Технические характеристики муфт МОГ:

Примечания:

  1. в базовом комплекте муфты МОГ-С и МОГ-У поставляются с одной кассетой К48-4525, с трубками ТУТ для герметизации корпуса (115/34 мм) и трубками ТУТ для ввода кабелей (33/8 и 19/5 мм);
  2. в базовом комплекте муфта МОГ-СПЛИТ поставляется с одной кассетой типа КТ-3645;
  3. в базовом комплекте муфта МОГ-Т3 поставляется с одной кассетой КБ48-4525.
14 товара найдено
Сортировать:
  • Без сортировки
    • Без сортировки
    • Цена: по возрастанию
    • Цена: по убыванию
ССД МОГ-С-22-1К4845 - муфта оптическая городская проходная стандартная (транзит, 2 + 2 ввода)

Артикул: 130101-00042

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Товар не поставляется

ССД МОГ-С-23-1К4845 - муфта оптическая городская проходная стандартная (транзит, 2 + 3 ввода)

Артикул: 130101-00041

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Товар не поставляется

ССД МОГ-С-24-1К4845 - муфта оптическая городская проходная стандартная (транзит, 2 + 4 ввода)

Артикул: 130101-00040

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Товар не поставляется

ССД МОГ-С-33-1К4845 - муфта оптическая городская проходная стандартная (3 + 3 ввода)

Артикул: 130101-00026

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Товар не поставляется

ССД МОГ-С-34-1К4845 - муфта оптическая городская проходная стандартная (3 + 4 ввода)

Артикул: 130101-00025

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Товар не поставляется

ССД МОГ-С-44-1К4845 - муфта оптическая городская проходная стандартная (4 + 4 ввода)

Артикул: 130101-00024

Служит для сращивания городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, проложенных в типовых колодцах кабельной канализации и в городских коллекторах и колодцах на стандартных консолях

Товар не поставляется

ССД МОГ-Т-3-40-1КБ4845 - муфта оптическая городская тупиковая

Артикул: 130101-00077

Служит для монтажа:

  • подвесных самонесущих оптических кабелей,
  • оптических кабелей с вынесенным силовым элементом типа «8»,
  • городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты.

Товар не поставляется

ССД МОГ-У-22-1К4845 - муфта оптическая городская проходная укороченная (транзит, 2 + 2 ввода)

Артикул: 130101-00051

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Товар не поставляется

ССД МОГ-У-23-1К4845 - муфта оптическая городская проходная укороченная (транзит, 2 + 3 ввода)

Артикул: 130101-00050

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Товар не поставляется

ССД МОГ-У-24-1К4845 - муфта оптическая городская проходная укороченная (транзит, 2 + 4 ввода)

Артикул: 130101-00049

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Товар не поставляется

ССД МОГ-У-33-1К4845 - муфта оптическая городская проходная укороченная (3 + 3 ввода)

Артикул: 130101-00020

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Товар не поставляется

ССД МОГ-У-34-1К4845 - муфта оптическая городская проходная укороченная (3 + 4 ввода)

Артикул: 130101-00019

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Товар не поставляется

ССД МОГ-У-44-1К4845 - муфта оптическая городская проходная укороченная (4 + 4 ввода)

Артикул: 130101-00018

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм

Товар не поставляется

ССД МОГ-СПЛИТ/252-22-1КТ3645 - муфта оптическая городская проходная

Артикул: 130101-00057

Служит для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты, в городских условиях: устанавливается в кабельной канализации, коллекторах, в подвалах и на чердаках зданий

Товар не поставляется
