Муфты МТОК - оптические тупиковые

Муфты типа МТОК для монтажа оптических кабелей связи производятся по ТУ 5296-058-27564371-2009.

Муфты МТОК представлены тремя модификациями:

• магистральные
• универсальные
• внутризоновые (подвесные)

Магистральные муфты МТОК

Магистральные муфты МТОК предназначены для прямого и разветвительного сращивания подземных и подводных кабелей с бронёй из стальных проволок. В соответствии с требованиями действующих «Правил применения муфт для кабелей связи» 2006 года магистральные муфты оснащаются специальными кабельными вводами со стальными штуцерами, а также дополнительными принадлежностями, которые обеспечивают возможность вывода проводов заземления, как от соединённой брони, так и от брони каждого оптического кабеля в отдельности.

Магистральные муфты устанавливаются в помещениях ввода кабелей, в колодцах, в котлованах и на дне водоёмов глубиной до 10 метров (МТОК-А и МТОК-Б).

Муфты с оголовниками типов «А» и «М» имеют три круглых патрубка для ввода оптичсского кабеля и три малых патрубка для ввода проводов заземления. Данные муфты различаются способом герметизации кожуха с оголовником и габаритными размерами.

В случае необходимости монтажа большего количества оптических кабелей, а также ввода транзитной петли следует использовать магистральные муфты с оголовниками марки «Б» и «В», которые имеют четыре круглых патрубка для ввода отдельных оптических кабелей и один овальный патрубок для транзита. Данные муфты различаются только способом герметизации кожуха с оголовником.

С учетом существующих особенностей строительства ВОЛС магистральные оптические муфты типа МТОК условно можно разделить на две группы. Первую группу представляет муфта МТОК-А1, которая может оснащаться кабельными вводами №7 и №8. Ко второй группе относятся муфты МТОК-М6, Б1 и В2, которые оснащаются кабельными вводами №4 и №5.

Универсальные муфты МТОК

Универсальные муфты МТОК предназначены для прямого и разветвительного сращивания оптических кабелей, с различными видами брони и силовых элементов:

• подвесных самонесущих оптических кабелей с повивом из синтетических нитей или с броней из стеклопластиковых прутков;

• оптических кабелей с металлическим гофрированным бронепокровом (или без бронепокровов);

• оптических кабелей 2-го и 3-го типов с бронепокровом из металлической проволоки при прокладке их в грунте с введением “транзитной” петли в муфту, а также в кабельной канализации.

Универсальность муфт заключается в том, что они могут использоваться как магистральные, подвесные и городские.

Универсальные муфты можно устанавливать:

• на опорах ВЛС, ЛЭП, контактной сети железных дорог, городского электрохозяйства и осветительных сетей;

• в подземные контейнеры ПОД или КОТ при прокладке оптического кабеля в защитных полиэтиленовых трубах;

• в колодцах и коллекторах на специальных кронштейнах;

• в грунте и в котлованах (из универсальных муфт могут устанавливаться только МТОК-К6 и только в защитных муфтах МЧЗ или МПЗ).

Для ввода оптического кабеля в универсальные муфты необходимо использовать специальные комплекты для ввода.

Внутризоновые (подвесные) муфты МТОК

Внутризоновые муфты МТОК предназначены для прямого и разветвительного сращивания всех видов подвесных оптических кабелей. Конструкции муфт позволяют крепить силовые элементы подвесных кабелей на малых кронштейнах внутри корпуса. Муфты позволяют легко и быстро вводить оптический кабель стандартных диаметров 14-20 мм, тонкие кабели диаметром 5-10 мм, а также малогабаритные плоские кабели (дроп-кабели). При этом специальные комплекты для ввода кабеля не используются.

Подвесные муфты могут устанавливаться на опорах ВЛС, ЛЭП, опорах городского электрохозяйства и осветительных сетей, опорах контактной сети железных дорог, а также на крышах и на чердаках зданий.

Подвесные муфты поставляются с кронштейнами. Муфта с кронштейном крепится в месте установки отдельно, а запас размещается на каркасе или устройстве для намотки запаса. Для дополнительной защиты муфты выбирается одно из подвесных устройств с защитным кожухом.

В муфтах могут монтироваться и кабели других конструкций, проложенные в кабельной канализации и в грунте в защитных полиэтиленовых трубах (ЗПТ). Поэтому муфты могут устанавливаться в колодцах кабельной канализации или в подземных контейнерах типов УСП (КОТ-2). В колодцах муфты устанавливаются на специальные кронштейны или консоли КСО.

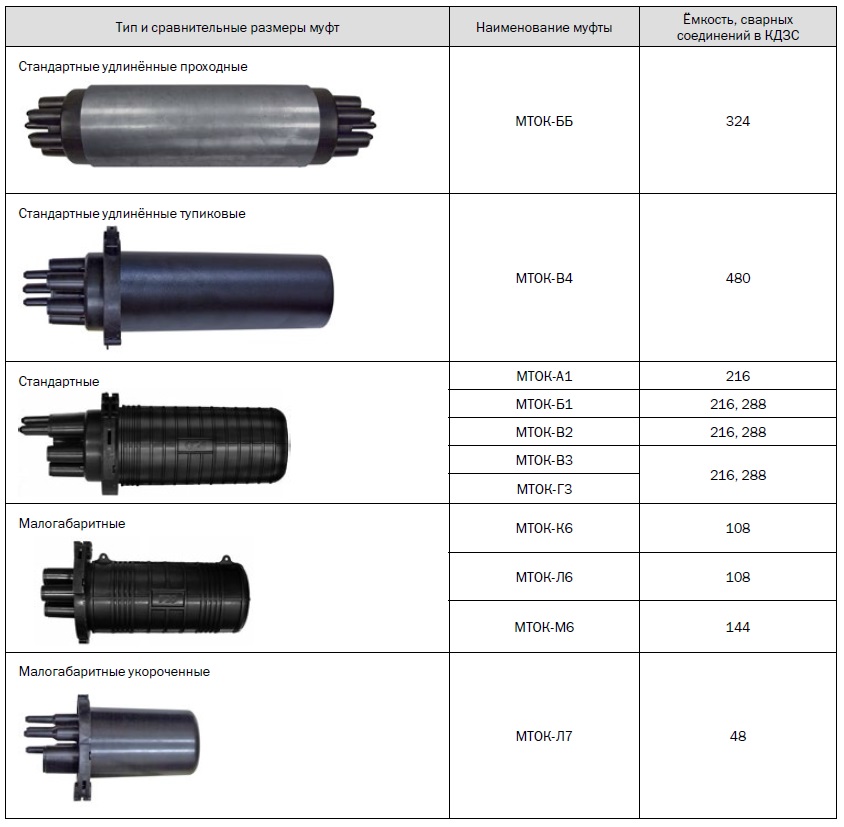

Классификация муфт МТОК по типам и размерам

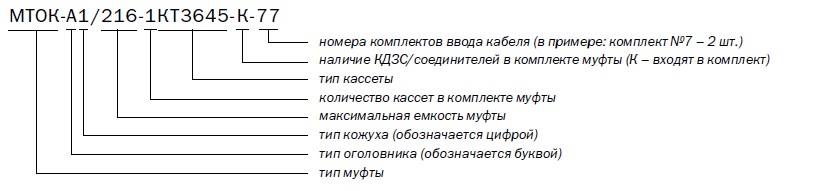

Маркировка муфт МТОК

Типы и соответствие кожухов и оголовников муфт стандартного размера (внутренний диаметр 135 мм)

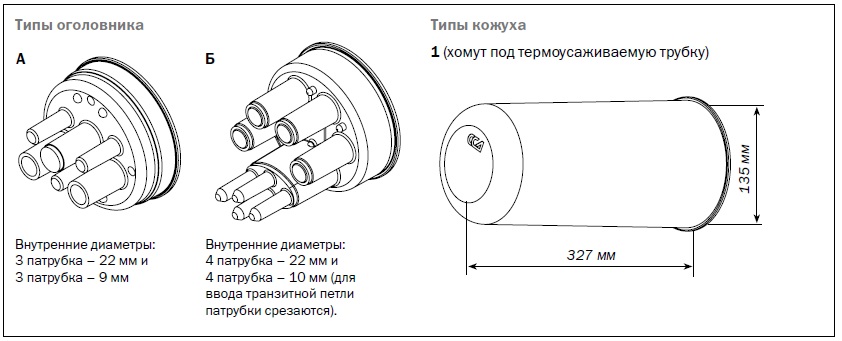

1. Герметизация муфт “горячим” способом

Примечание: для повторной герметизации необходимо использовать “Комплект для повторной герметизации муфт МТОК-А1, Б1”.

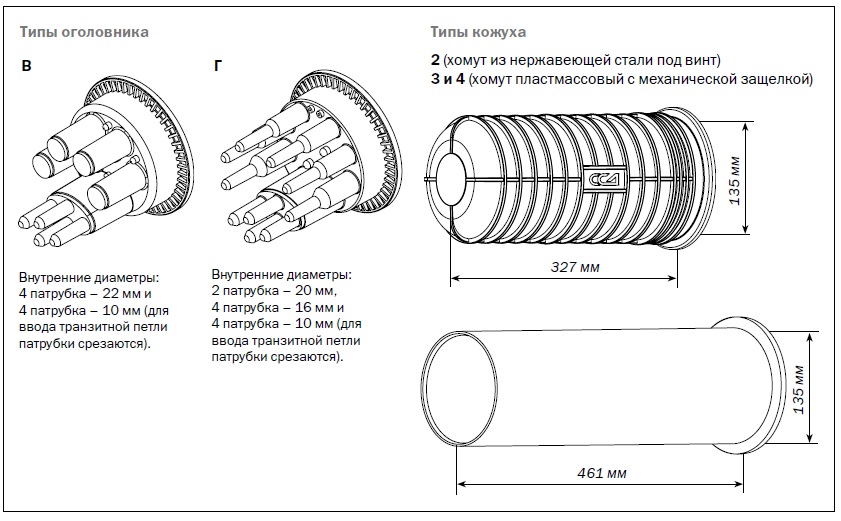

2. Герметизация муфт “холодным” способом

Примечание: вариант оголовника “В” с кожухом типа “2” специально предназначен для использования в защитных муфтах типа МПЗ или МЧЗ.

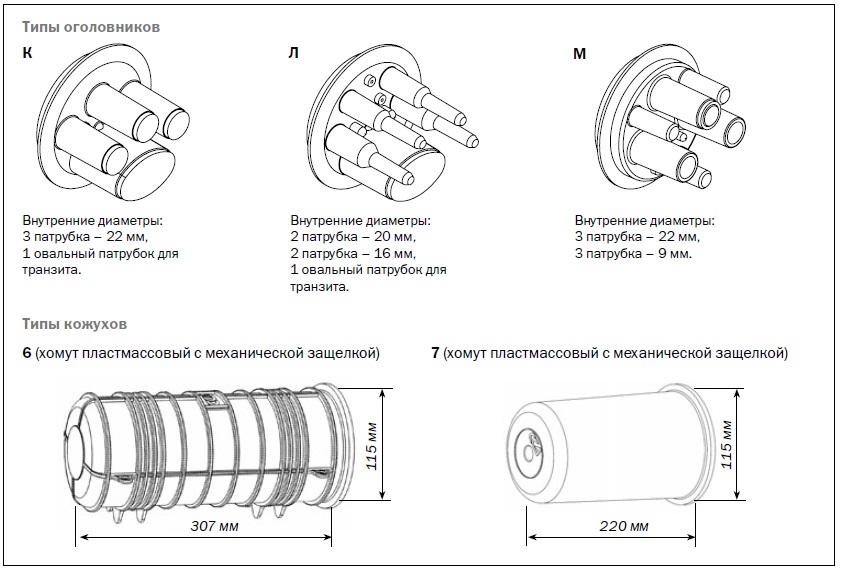

Типы и соответствие кожухов и оголовников малогабаритных муфт (внутренний диаметр 115 мм)

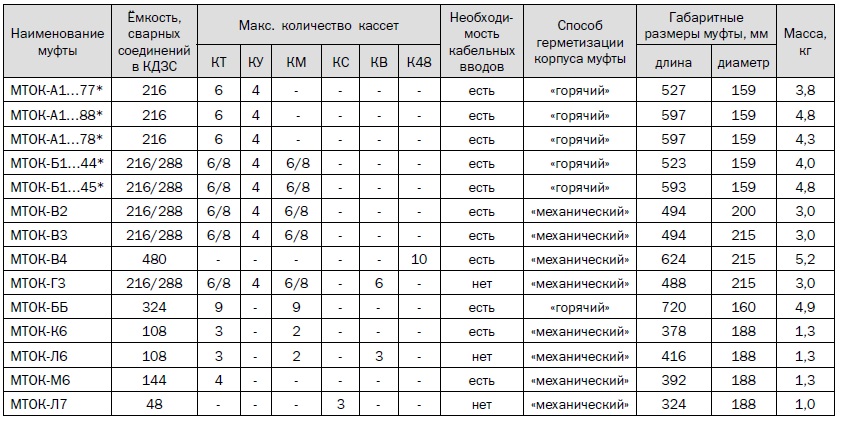

Технические характеристики муфт МТОК

Примечание: габариты и масса даны с учетом кабельных вводов.

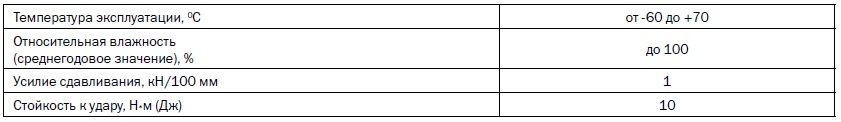

Условия эксплуатации муфт МТОК

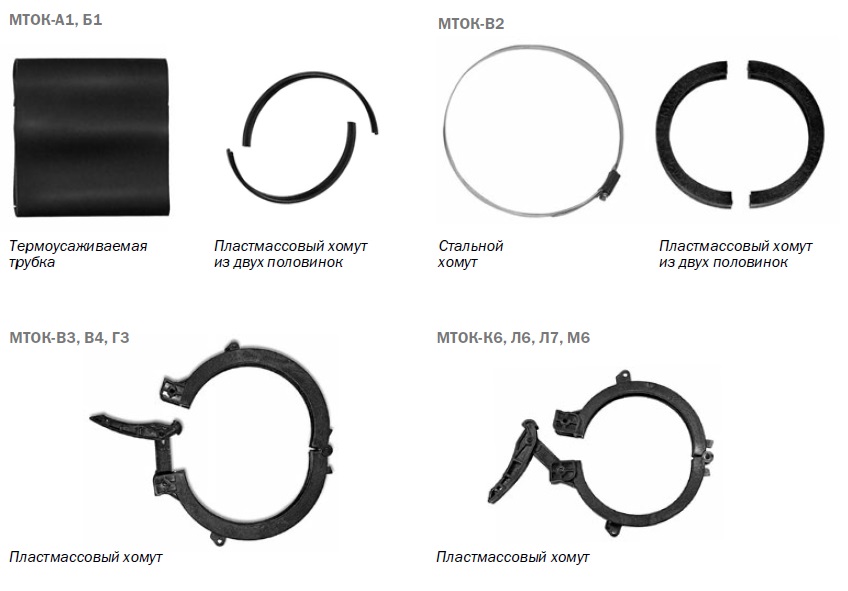

Детали для герметизации кожуха с оголовником в муфтах типа МТОК
