Elektronika ESA 10 - анализатор сигнализации

Elektronika ESA 10 - анализатор сигнализации

Elektronika ESA 10 - анализатор сигнализации 2048 кбит/с с высокоомным входом. Он позволяет провести анализ сигнализации цифровых телефонных станций, сетей и их взаимодействия. Прибор ESA 10 выполняет тестирование стыков согласно рекомендациям МСЭ-T G.703 / G.704 / G.706 / I.431 и ETSI ETS 300 011.

Измерения Elektronika ESA 10

  • Анализ и контроль данных сигнализации
  • Аналоговые протоколы CAS ( R1.5/MFC; R2/MFC; DTMF)
  • Системы CCS (No7 (SS7) ITU-T Q.7xx, MTP (L2 L3), ISUP, SCCP; ISDN DSS1; QSIG; V.5.1 / V.5.2
  • Статистика и прослеживание вызова
  • Анализ сигнальных битов(CAS)
  • Анализ PCM30, PCM30CRC, PCM31, PCM31CRC
  • Симуляция ISDN
  • Одновременное генерирование нескольких вызовов(макс. 30)

Дополнительные услуги Elektronika ESA 10

  • Аналоговые измерения в разговорном канале и возможность прослушивания с помощью встроенного переговорного устройства
  • Сохранение установок и результатов
  • Световые диоды для отображения состояния линии

Технические характеристики Elektronika ESA 10

Параметры Значение
Стык E1
Электрические характеристики Рек. МСЭ-Т I.431/G.703, ETS 300 011
Вход
  • несимметричный: 75 Ом или более 2 кОм (соединитель BNC)
  • симметричный: 120 Ом или более 2 кОм (соединитель RJ45)
Режим 75 Ом, 120 Ом, высокоомный
Чувствительность приемника более 30 дБ
Интерфейс CLK (тактовый сигнал)
Вход Рек. МСЭ-Т G.703
Соединитель RJ 9
Закон кодирования
Выбор с помощью программы закон А или
Общие технические характеристики
Питание
  • внутренняя аккумуляторная батарея
  • внешнее зарядное устройство (адаптер переменного тока)
Время работы от заряженного аккумулятора 8 часов
Время заряда батереи (в режиме быстрого заряда) менее 3 часов
Дисплей графический ЖКИ, 320 х 240 точек с подсветкой
Последовательный интерфейс USB 1,1
Температура эксплуатации от 0 до +50 °C
Температура хранения от -20 до +70 °C
Габариты 224 х 160 х 44 мм
Вес 1,5 кг

Наиболее важными показателями качества сети связи являются:

  • время предоставления услуг
  • количество ошибок в счетах
  • процент несостоявшихся вызовов
  • время ответа
  • качество передачи

Субъективные параметры, измеренные пользователями, могут быть обусловлены объективными техническими параметрами соединения (трафик, число успешных вызовов, коэффициент битовых ошибок и др.), который, для обеспечения повышения качества, следует проверять в элементах и между элементами сетей связи в ходе их инсталляции и эксплуатации.

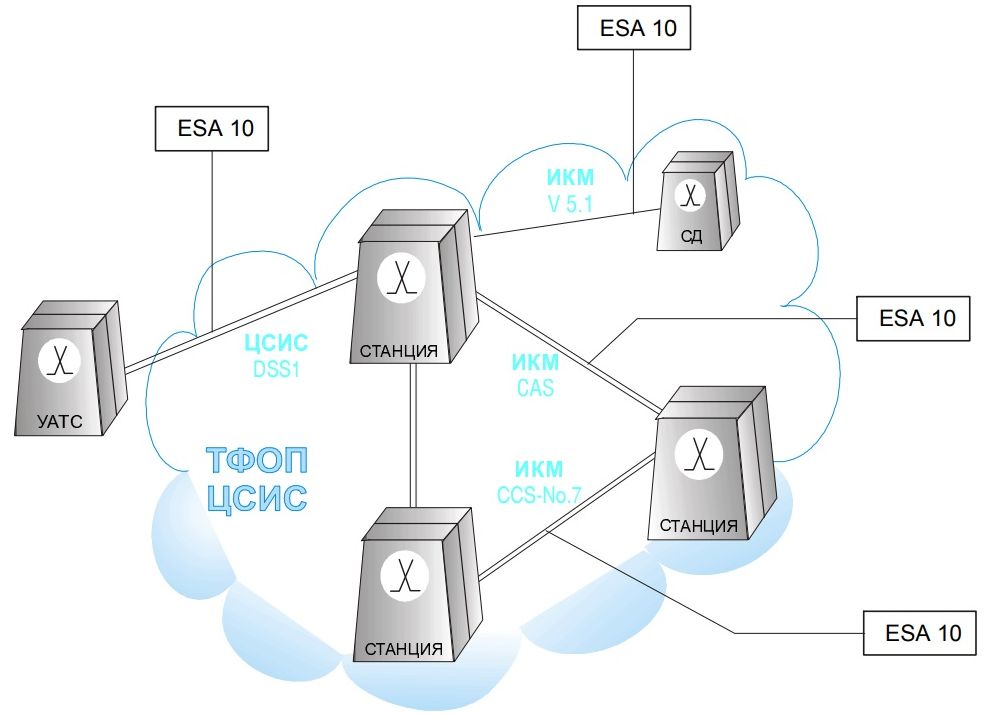

Основные области применения Elektronika ESA 10

  • тестирование сигнализации и качества цифровых телефонных станций и сетей в ходе их инсталляции и эксплуатации
  • тестирование соединений (каналов) в первичном цифровом тракте (в ходе инсталляции и эксплуатации)
  • анализ взаимодействия при соединениях станций и сетей различного типа
  • другие измерения с цифровой обработкой сигналов

Опции и аксессуары к Elektronika ESA 10

Код по каталогу Наименование опции
ELK-ESA 10-CAS Опция анализа CAS для ESA 10
ELK-ESA 10-SS7 Опция протокола SS7 для ESA 10
ELK-ESA 10-ISDN Опция протоколов EDSS1, QSIG для ESA 10
ELK-ESA 10-V Опция протоколов V5.1/V5.2 для ESA 10
ELK-ESA 10-PC Опция ПО для анализа сигнализации и управления прибором для ESA 10
ELK-EAA-10 Elektronika EAA 10 - адаптер питания от автомобильной батареи
