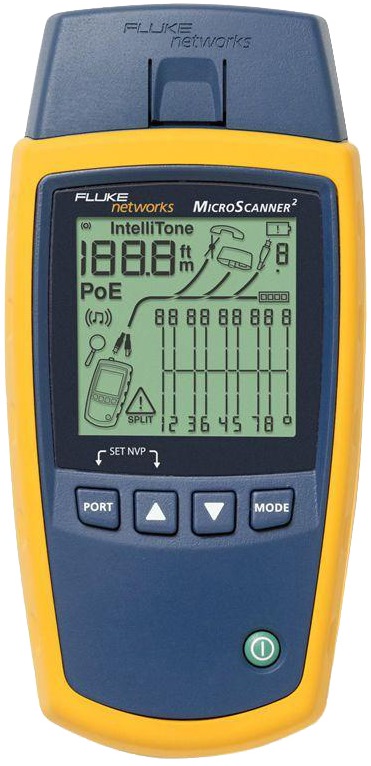

Fluke Networks MicroScanner2 - кабельный тестер

Fluke Networks Microscanner2 - кабельный тестер для поиска и устранения неисправностей в витой паре, телефонном и коаксиальном кабеле. Простой и понятный интерфейс пользователя, отображает всю информацию на одном экране и позволяет специалистам выполнять свою работу проще, быстрее и точнее.

Прибор выполняет полный спектр базовых тестов для диагностики кабеля: правильность разводки, место и характер повреждения (обрыв, короткое замыкание, перепутанные пары или жилы). Благодаря встроенному рефлектометру, тестер может измерять длину линии и расстояние до повреждения. Для более точной оценки длины витой пары разных категорий, у пользователя есть возможность установки коэффициента распространения импульса. Fluke Networks MicroScanner2 позволяет определить подключение линии к коммутатору, скорость передачи данных сети Ethernet, наличие напряжения PoE, генерировать в линию тональный сигнал.

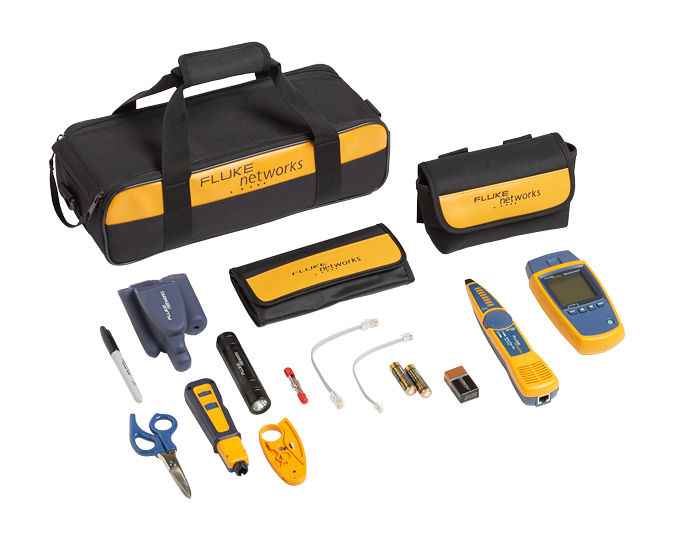

Тестеры поставляются в разных комплектациях (MS2-100, MS2-KIT, MS2-TTK), которые могут включать дополнительные аксессуары: щуп IntelliTone 200 (для «прозвонки» кабеля), идентификаторы розеток № 2-7, патч-корды, набор инструментов IS60 Pro-Tool и другие.

Fluke Networks выпустил абсолютно новый кабельный тестер из линейки Microscanner2 - Microscanner PoE.

Microscanner PoE (MS-POE) - кабельный тестер, который имеет дополнительную опцию тестирования PoE, в отличии от MS2-100.

MS-POE так же служит для поиска и устранения неисправностей в витой паре и телефонном кабеле. Простой и понятный интерфейс пользователя, отображает всю информацию на одном экране и позволяет специалистам выполнять свою работу проще, быстрее и точнее.

MicroScanner PoE позволяет значительно упростить и ускорить проверку PoE в кабельных системах. Этот тестер определяет доступный класс PoE (0-8), которое выдает коммутатор на порту тестируемой линии, в соответствии с новейшими стандартами PoE, а также отображает напряжение от пассивных источников PoE.



Функциональные особенности Microscanner2:

  • Тестирование витой пары, телефонных и коаксиальных кабелей
  • Определение обрыва, короткого замыкания, перепутанных пар и жил
  • Измерение длины кабеля и расстояния до повреждения
  • Идентификация типа соединения 10/100/1000 Base T
  • Определение наличие Power of Ethernet (PoE)
  • Идентификация активного оборудования: ПК или концентратора (Hub)
  • Отображение состояния сетевых устройств;
  • Цифровой и аналоговый генератор для идентификации кабеля или порта
  • Тестирование патч-кордов
  • Индикатор низкого заряда батареи
  • Работа от двух батарей АА
  • Защитный резиновый чехол
  • Совместимость с индуктивными щупами Intelli Tone Probe (не во всех комплектах)

Функциональные особенности MS-POE:

  • Тестирование витой пары UTP, FTP, SSTP, телефонных кабелей.
  • Определение обрыва, короткого замыкания, перепутанных пар и жил.
  • Измерение длины кабеля и расстояние до повреждения.
  • Идентификация типа соединения 10/100/1000 Base-T.
  • Определение наличие Power over Ethernet (PoE).
  • Идентификация активного оборудования: ПК, коммутатор, телефонная станция.
  • Отображение состояния сетевых устройств.
  • Цифровой и аналоговый генератор для идентификации кабеля или порта.
  • Тестирование патч-кордов.
  • Индикатор низкого заряда батареи.
  • Работа от двух батарей АА.
  • Защитный резиновый чехол.
  • Совместимость с индуктивніми щупами IntelliTone Probe (в комплект не входит).
  • Максимальная длина измеряемого кабеля : 460 м.
  • Разрешение по растоянию: 0,3 м.
  • Уровень точности: ± 4% или 0,6 м (какое значение больше) в зависимости от корректности установки NVP.

Модели и комплектации Fluke Networks Microscanner2 и Microscanner PoE



MS2-100 MS2-KIT MS2-TTK MS-POE-KIT
  • Тестер MicroScanner2

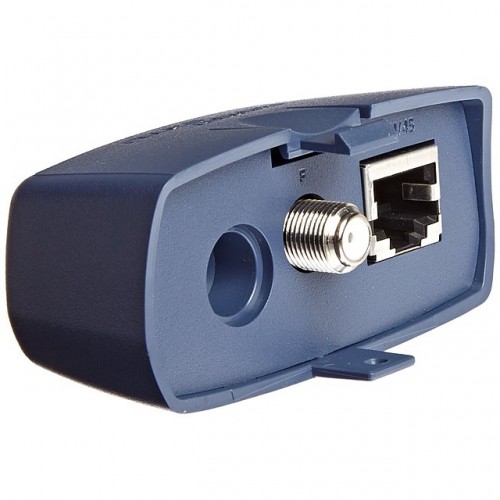

  • Ответная часть
  • Батареи питания АА - 2шт
  • Сумка для переноски
  • Краткое руководство
  • CD-диск с инструкцией

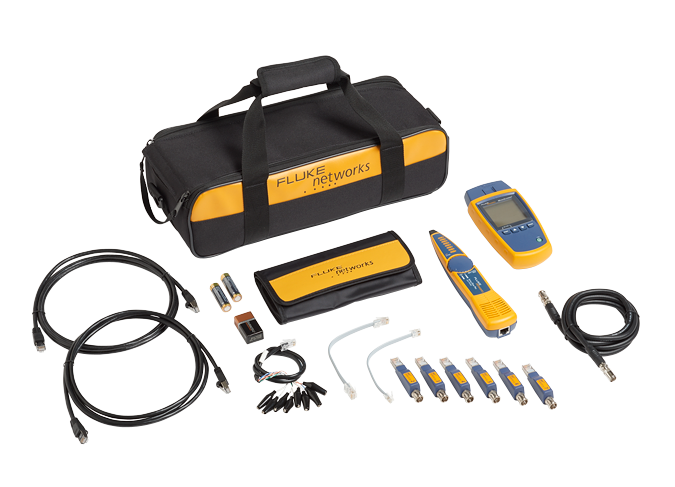

  • Тестер MicroScanner2
  • Ответная часть
  • Щуп IntelliTone 200
  • Идентификаторы розеток № 2-7
  • Патч-корд RJ45 - RJ45
  • Патч-корд с RJ11 - RJ11
  • Коаксиальный патч-корд
  • Шнур-переходник RJ45 на восемь зажимов типа «крокодил»
  • Батарея питания 9В - 1шт
  • Батареи питания АА - 2шт
  • Сумка для аксессуаров
  • Мягкая сумка для переноски

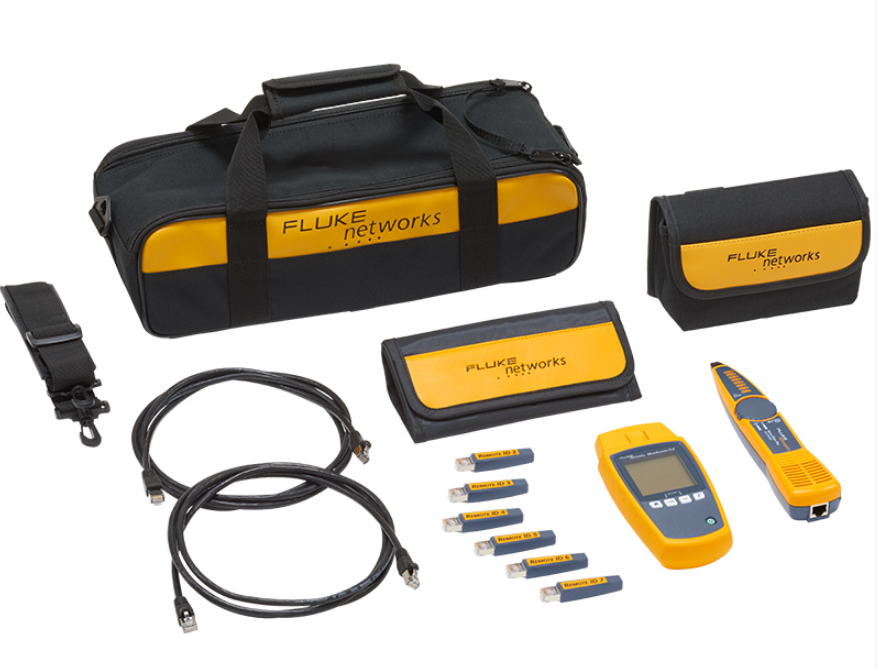

  • Тестер MicroScanner PoE – 1шт
  • Ответная часть – 1шт
  • Батареи питания АА - 2шт
  • Сумка для переноски – 1шт
  • Краткое руководство пользователя – 1шт
  • CD-диск с инструкцией – 1шт
  • Щуп IntelliTone 200 - 1 шт.
  • Идентификаторы розеток № 2-7 - 6 шт.
  • Сумка для аксессуаров - 1 шт.
  • Магнитный ремешок - 1 шт.
  • Патч-корд RJ45 - RJ45 - 2 шт.

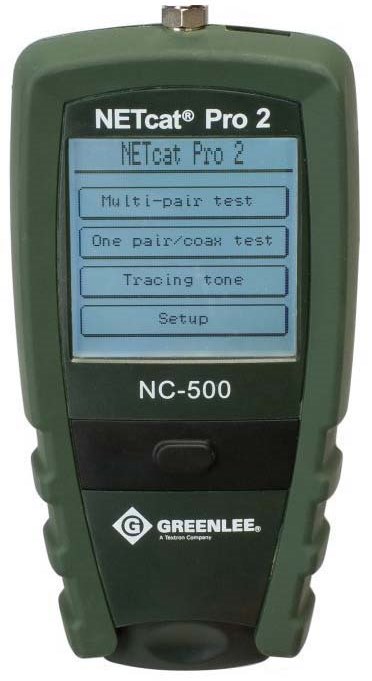

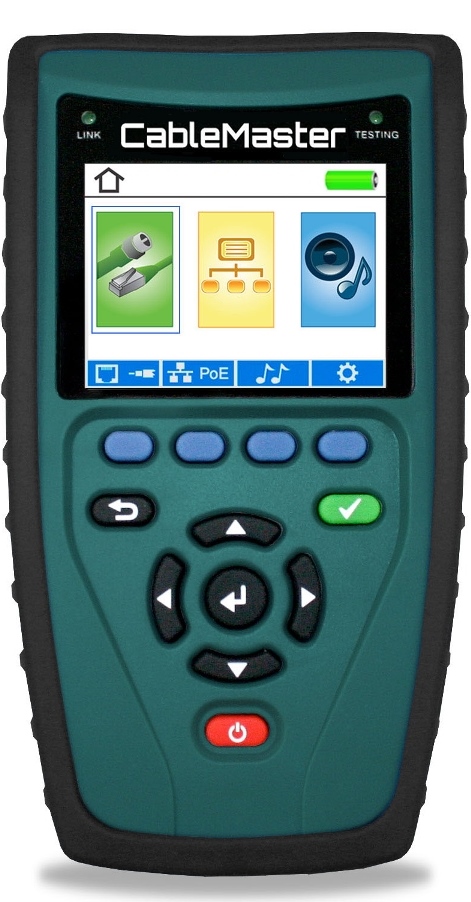

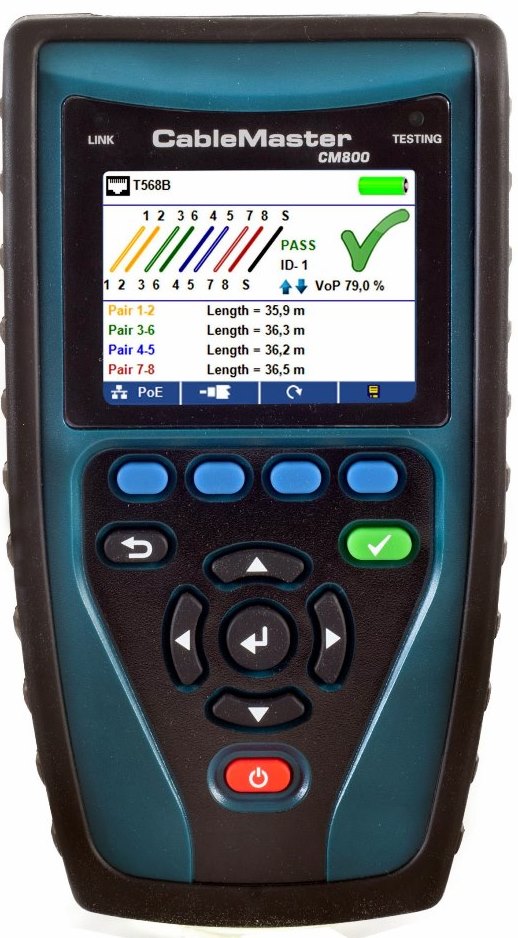

>>Сравнительная таблица тестеров NetCat Pro, MS2-100, CM 600 и CM 800

Технические характеристики Fluke Networks Microscanner 2



Разъемы для тестирования Витая пара: UTP, FTP, 8-контактный модульный разъем SSTP, подходит для 8-контактных модульных штекеров (RJ45) и 4-контактных модульных штекеров (RJ11); Коаксиальные разъемы: F-соединитель для кабелей 75 Ω, 50 Ω, 93 Ω
Контроль кабелей Длина 460 м, схема соединения стандарта TIA-568A/B, дистанционные ID-локаторы; отображает результаты на одном экране
Генератор тонального сигнала
Цифровой сигнал генератора IntelliTone: 500 кГц;
Аналоговые сигналы: 400 Гц, 1 кГц
Определение PoE Прибор запрашивает у активного оборудования и проверяет наличие питания по Ethernet (PoE, в соответствии с требованиями 802.3af)
Тестирование порта Ethernet Паспортная скорость портов Ethernet 802.3 (10/100/1000)
Источник питания Тип батареек: 2 щелочные батарейки типа AA (NEDA 15A, IEC LR6).
Время работы батарей: 20 часов работы при нормальной эксплуатации
Другие совместимые типы аккумуляторов: 2 батарейки типа AA – фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD
Размеры 7,6 см x 16,3 см x 3,6 см
Масса 363 г
Дисплей Монохромный жидкокристаллический дисплей (LCD) с подсветкой
Калибровка NVP с возможностью пользовательских настроек для витой пары или коаксиального кабеля; определяет номинальную скорость распространения при известной длине кабеля
Рабочая температура 0 °C до 45 °C
Температура хранения -20 °C до +60 °C
Рабочая влажность 90 % (10°C до 35 °C)
Удары/Вибрация Соответствует требованиям MIL-PRF-28800F для случайной вибрации класса 2; прошел тест на падение с высоты 1 м с адаптером схемы соединения и без него
Безопасность EN 61010-1 2-е издание
Высота над уровнем моря 4000 м; хранение: 12000 м
Электромагнитная совместимость EN 61326-1
Сертификаты компании Стандарт N10140 C-Tick EMC; FCC часть 15, класс А; Требования Европейского Союза к охране окружающей среды, степень загрязнения 2
Гарантия Один год

Проверка длины кабеля и поиск повреждения.
